10000mkf - 63v  HC 30*50  SAMWHA, 85°C

Images are for reference only
See Product Specifications

Серия HC - электролитические конденсаторы общего применения с жесткими выводами, 85°C



Серия HC - алюминиевые электролитические конденсаторы общего применения с жесткими выводами, 85°C. Производитель SAMWHA.       - расширенный диапазон рабочих напряжений 6,3~500V



Основные параметры	Характеристики
Интервал рабочих температур	U,B≤350 : -40 ~ +85°C,U,B >350 : -25 ~  +85°C
Допустимое отклонение емкости	±20% при 120Hz, 20°C
Ток утечки, max	I=3√CV(μА)(после 5 мин)
Тангенс угла потерь, max (при 120Hz, 20°C)	При емкости > 1000μF tan δ возрастает на 0,01 на каждые 1000μF от значений ниже   U,B 6.3 10 16, 25 35 50, 63 80, 100 160~400 450, 500 tanδ 0.45 0.40 0.35 0.30 0.25 0.20 0.15 0.20
Изменение параметров после 2000ч работы (при номинальное напряжении и 85°C)	Ток утечки меньше начального значения Изменение емкости в пределах ±20% от начального значения tan δ менее чем 200% от начального значения
Сохраняемость (без нагрузки в течение 1000 ч при 85°C)	Ток утечки меньше начального значения Изменение емкости в пределах ±15% от начального значения tan δ менее чем 150% от начального значения



Конденсаторы серия HC 85С, 2000 h

---



Температурный диапазон	WV≤ 350: -40~+85oC, WV > 350: -25~+85oC
Ток утечки (макс.)	I=3√CV (μA) (после 5 минут)
Допустимое отклонение емкости	±20% при 120Гц, 20оС
Диэлектрические потери (tanδ) при 120Гц, 20оС (макс)	При емкости > 1000мкФ: tan δ увеличивается на 0,01 на каждые 1000мкФ
	WV	6.3	10	16; 25	35	50; 63	80; 100	160~400	450; 500
	Tan δ	0.45	0.40	0.35	0.30	0.25	0.20	0.15	0.20
Изменение параметров после 2000 ч работы при номинальном напряжении и 85оС	Ток утечки					начальное значение, или менее
	Изменение емкости					в пределах +-20% от начального значения
	Tan δ					менее чем 200% от начального значения

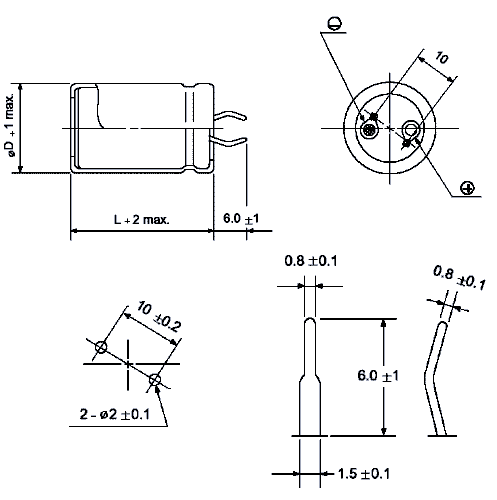

Габаритные размеры и максимальный ток пульсации
