КТ312А транзистор NPN (60мА 20В) (h21э: 10-100) 0,25W
20,80 ₴
Мінімальна сума замовлення на сайті — 50 грн
- В наявності
- Код: КТ312А
- +380 (95) 754-01-01Vodafone
- +380 (94) 925-37-07Інтертелеком
КТ312А транзистор NPN (60мА 20В) (h21э: 10-100) 0,25W
КТ312А
Транзисторы КТ312А кремниевые эпитаксиально-планарные структуры n-p-n универсальные.
Предназначены для применения в переключающих устройствах, усилителях и генераторах.

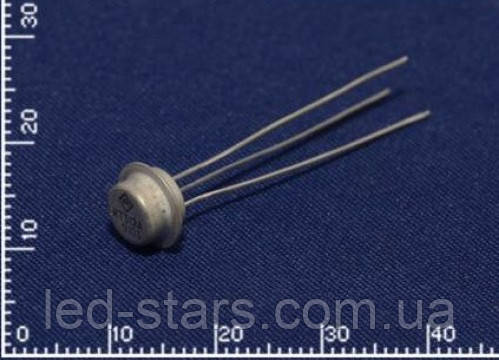

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 1 г.

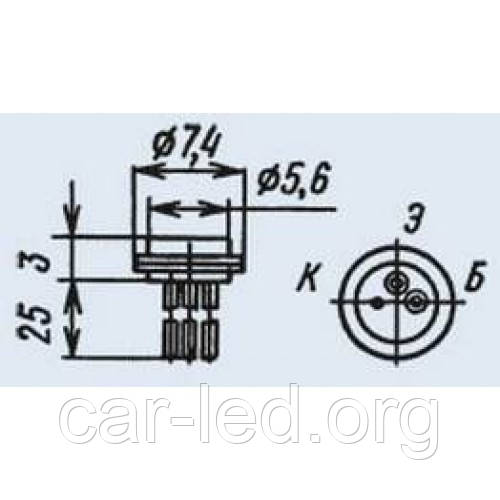

Тип корпуса: КТЮ-3-1.
Технические условия: аА0.336.674 ТУ.
Основные технические характеристики транзистора КТ312А:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 225 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 80 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 20 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 10...100;
• Ск - Емкость коллекторного перехода: не более 5 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 40 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 500 пс
Технические характеристики транзисторов КТ312А, КТ312Б, КТ312В:
Тип транзистора |
Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | TП max |
Т max |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IК max |
IК. И. max |
UКЭR max (UКЭ0 max) |
UКБ0 max | UЭБ0 max | РК max (РК. И. max) |
h21Э, (h21э) |
UКЭ нас. |
IКБО | f гp. (f h21) |
КШ | СК | СЭ | ||||
мА | мА | В | В | В | мВт | В | мкА | МГц | дБ | пФ | пФ | °С | °С | |||
КТ312А | n-p-n | 30 | 60 | 20 | 20 | 4 | 225 | 10…100 | 0,8 | 10 | 80 | - | 5 | 20 | 115 | -40…+85 |
КТ312Б | n-p-n | 30 | 60 | 35 | 35 | 4 | 225 | 25…100 | 0,8 | 10 | 120 | - | 5 | 20 | 115 | -40…+85 |
КТ312В | n-p-n | 30 | 60 | 20 | 20 | 4 | 225 | 50…280 | 0,8 | 10 | 120 | - | 5 | 20 | 115 | -40…+85 |
Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• РК. И. max - максимально допустимая импульсная мощность, рассеивающаяся на коллекторе транзистора.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• h21Э - коэффициент передачи тока биполярного транзистора в режиме малого сигнала в схеме с общим эмиттером.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО - обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• f гр - граничная частота коэффициента передачи тока.
• f h21 - предельная частота коэффициента передачи тока биполярного транзистора.
• КШ - коэффициент шума транзистора.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
Основні | |
---|---|
Максимально допустима напруга колектор-емітер | 20 В |
Максимально допустимий струм колектора | 0.1 А |
Матеріал корпусу | Пластик |
Тип біполярного транзистора | N-P-N |
Тип монтажу | Ручний монтаж |
Тип транзистора | Біполярний |
Користувацькі характеристики | |
виготовлення | Дискретне |
Країна походження | СРСР |
Технічний опис | завантажити PDF в специфікації |
- Ціна: 20,80 ₴
- Спосіб упаковки: упаковка 500 шт
