2Т312А NPN транзистор (60мА 30В) (һ21э: 12-100) 0,25 W (військове приймання по якості)

2Т312А NPN транзистор (ІК. В. max=60мА; UКБ0 max=30В) (һ21э: 12-100) 0,25 W

2Т312А

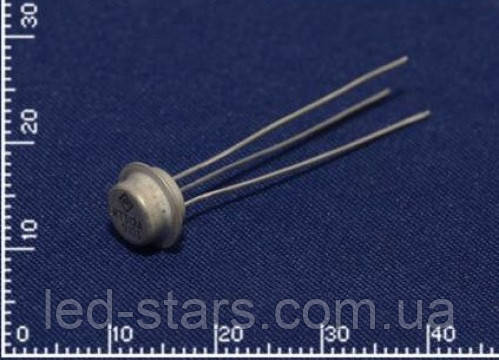

Транзистори 2Т312А кремнієві епітаксиально-планарні структури n-p-n універсальні.
Призначені для застосування в перемикаючих пристроїв, підсилювачах і генераторах.
Випускаються в металлостеклянном корпусі з гнучкими висновками.
Тип приладу вказується на корпусі.
Маса транзистора не більше 1 р.
Тип корпусу: КТЮ-3-1.
Технічні умови: ЖК3.365.143 ТУ.

Основні технічні характеристики транзистора 2Т312А:
• Структура транзистора: n-p-n
• Рк max - Постійна розсіює потужність колектора: 225 мВт;
• fгр - Гранична частота коефіцієнта передачі струму транзистора для схеми з спільним емітером: не менше 80 МГц;
• Uкбо max - Максимальна напруга колектор-база при заданому зворотному струмі колектора і розімкнутому ланцюзі емітера: 30 В;
• Uэбо max - Максимальна напруга емітер-база при заданому зворотному струмі емітера і розімкнутого ланцюга колектора: 4;
• Ік max - Максимально допустимий постійний струм колектора: 30 мА;
• Ікбо - Зворотний струм колектора - струм через колекторний перехід при заданій зворотній напрузі колектор-база і розімкнутому виведення емітера: не більше 1 мкА;
• һ21Э - Статичний коефіцієнт передачі струму для схеми з спільним емітером у режимі великого сигналу: 12...100;
• Ск - Ємність колекторного переходу: не більше 5 пФ;
• Rкэ нас - Опір насичення між колектором і емітером: не більше 40 Ом;
• tк - Постійна часу ланцюга зворотного зв'язку на високій частоті: не більш як 500 пс

Технічні характеристики транзисторів 2Т312А, 2Т312Б, 2Т312В:

Умовні позначення електричних параметрів транзисторів:
• ІК max - максимально допустимий постійний струм колектора транзистора.
• ІК. В. max - максимально допустимий імпульсний струм колектора транзистора.
• UКЭR max - максимальна напруга між колектором і емітером при заданому струмі колектора і опорі в ланцюзі база-емітер.
• UКЭ0 max - максимальна напруга між колектором і емітером транзистора при заданому струмі колектора і струмі бази, рівним нулю.
• UКБ0 max - максимальна напруга колектор-база при заданому струмі колектора і струмі емітера, рівним нулю.
• UЭБ0 max - максимально допустима постійна напруга емітер-база при струмі колектора, рівному нулю.
• РК max - максимально допустима постійна потужність, рассеивающаяся на колекторі транзистора.
• РК. В. max - максимально допустима імпульсна потужність, рассеивающаяся на колекторі транзистора.
• һ21Э - статичний коефіцієнт передачі струму біполярного транзистора.
• һ21Э - коефіцієнт передачі струму біполярного транзистора в режимі малого сигналу в схемі з загальним емітером.
• UКЭ нас. - напруга насичення між колектором і емітером транзистора.
• ІКБО - зворотний струм колектора. Струм через колекторний перехід при заданій зворотній напрузі колектор-база і розімкнутому виведення емітера.
• f гр - гранична частота коефіцієнта передачі струму.
• f h21 - гранична частота коефіцієнта передачі струму біполярного транзистора.
• КШ - коефіцієнт шуму транзистора.
• СК - ємність колекторного переходу.
• СЕ - ємність колекторного переходу.
• ТП max - максимально допустима температура переходу.
• Т max - максимально допустима температура навколишнього середовища.
