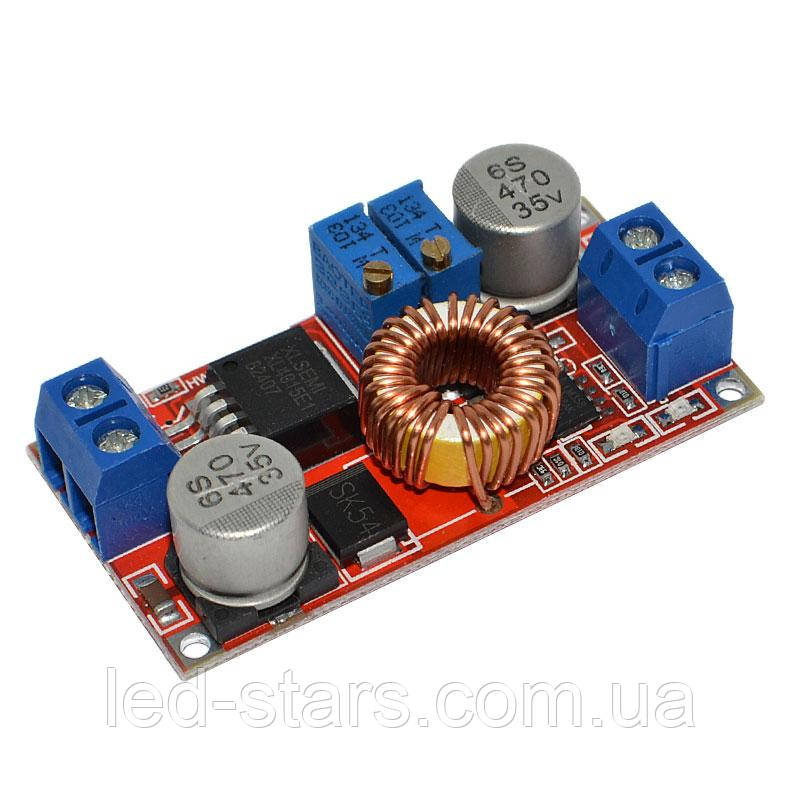

Модуль XL4015-E1 модуль buck step down DC-DC 5A понижуючий з регулюванням струму і напруги

Знижувальний перетворювач XL4015-E1 призначений для регулювання вихідної напруги постійного струму. Модуль можна застосовувати в приладах, які вимагають рівень напруги нижче мережі живлення (зарядка літієвих акумуляторів, живлення високовольтних світлодіодів і т.д.). Даним модуль є покращеним аналогом модуля LM2596S.

Плата модуля спроектована з урахуванням мікросхеми XL4015. Мікросхема XL4015 має 5 висновків та виконана в корпусі «TO263-5L». Схема регульованого струмообмеження та компаратора, що відповідає за індикацію закінчення заряду, спроектовані на основі операційного підсилювача LM358. У порівнянні з його аналогом даний модуль має 2 підстроювальні резистори опором 10 кОм. За допомогою одного потенціометра можна регулювати вихідну напругу, відповідно інший змінний резистор служить регулювання сили струму.

За наявності навантаження, у якого сила струму вище 4 А, необхідно встановити радіатор. Встановлюється радіатор на корпус мікросхеми або плату перетворювача, але при установці необхідно дотримуватись ізоляції струмопровідних частин від тепловідведення. Мікросхема модуля має захист від КЗ (короткого замикання) та перегріву (спрацьовує за температури вище 125 °C). Також модуль має обмеження струму (спрацьовує при 8 А).

На платі модуля є 4 висновки:

IN+: вхідна напруга живлення 8 - 36 В
IN-: «земля»
OUT+: вихідна напруга живлення 1,25 - 32 В
OUT-: "земля"

Також на платі є 2 світлодіоди:

Червоний індикатор: показує роботу в режимі обмеження струму
Синій індикатор: сигналізує про заряд акумулятора

Подається живлення від нерегульованого зовнішнього джерела живлення. Діапазон вхідної напруги живлення модуля становить від 8 до 36, а вихідної напруги від 1,25 до 32 В.

Технічні характеристики модуля:


Мікросхема XL4015
Вхідна напруга, 8 ... 36
Діапазон регулювання вихідної напруги, 1,25 ... 32
Максимальний струм навантаження, А 5
Частота перемикання, КГц 180
Пульсація вихідної напруги, мВ 50
ККД, % 95
Робоча температура, ° C -40 ... 85
Розміри модуля, мм 43 х 21 х 14
