Т122-25-11 тиристор штирьовий (25А 1100В)
186,50 ₴
- В наявності
- Код: Т122-25-11
- +380 (95) 754-01-01Vodafone
- +380 (94) 925-37-07Інтертелеком
Т122-25-11

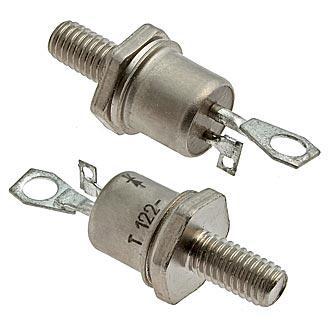

Тиристор низькочастотний штирового виконання.
Призначений для роботи в перетворювальних пристроях, а також у ланцюгах постійного та змінного струму різних силових установок.
Випускаються в металосткельному корпусі з жорстким виведенням.
Максимально допустимий середній прямий струм у відкритому стані — 25 А
Повторювана імпульсна напруга в закритому стані та повторювана імпульсна зворотна напруга — 1100 В
Охолодження повітряне природне або примусове.
Позначення типономіналу та полярність виводів наводяться на корпусі.
Габаритні розміри:
- загальна довжина — 40 мм
- довжина шпильки — 11,5 мм
- різь — М6
Маса тиристора не більш ніж 12 г.
Рекомендовані охолоджувачі: O121, O221.
Структура умовного позначення:
Т122-25-11:
Т - тиристор;
1 — порядковий номер модифікації конструкції;
2 — позначення діаметра корпусу за ГОСТ 20859.1-89;
2 — позначення конструктивного виконання корпусу за ГОСТ 20859.1-89;
25 — максимально допустимий середній струм у відкритому стані, А;
8 — клас за повторюваною напругою.
Технічні характеристики тиристорів низькочастотних штирового виконання Т122-25:
Найменування тиристора |
Максимально допустимі значення параметрів за ТП=25 °C | Значення параметрів за Тп = 25 °C | Tj | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IT(AV) | UDRM/URRM | IDRM/IRRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | IL | IH | IGT | UGT | td | tq | Rthjc | ||
А | В | мА | А | МОм | В/мкс | А/мкс | В | В | мА | мА | мА | В | мкс | мкс | °С/Вт | °С | |
Т122-25-1 | 25 | 100 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Т122-25-2 | 25 | 200 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Т122-25-3 | 25 | 300 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Т122-25-4 | 25 | 400 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Т122-25-5 | 25 | 500 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Т122-25-6 | 25 | 600 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Т122-25-7 | 25 | 700 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Т122-25-8 | 25 | 800 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Т122-25-9 | 25 | 900 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Т122-25-10 | 25 | 1000 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Т122-25-11 | 25 | 1100 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Т122-25-12 | 25 | 1200 | 3 | 380 | 9,6 | 50…1000 | 160 | 1,75 | 1 | 130 | 80 | 60 | 2,5 | 2 | 63…250 | 0,4 | -60...+125 |
Усоловні позначення електричних параметрів низькочастотних тиристорів:
• IT(AV) - Максимально допустимий середній струм у відкритому стані.
• UDRM - Максимальна імпульсна напруга, що повторюється, в закритому стані.
• URRM - Максимальна імпульсна зворотна напруга, що повторюється.
• IDRM - імпульсний струм, що повторюється, у закритому стані.
• IRRM - імпульсний зворотний струм, що повторюється.
• ITSM - Ударний струм у відкритому стані.
• rT - Динамічний опір тиристора.
• (dVD/dt)crit - Критична швидкість наростання напруги в закритому стані.
• (diT/dt)crit - Критична швидкість наростання струму у відкритому стані.
• UTM - Імпульсна напруга у відкритому стані.
• UT(TO) - Порогова напруга тиристора.
• IL - Струм ввімкнення тиристора.
• IH - Струм утримання тиристора.
• IGT - Відмикальний постійний струм керування.
• UGT - Відмикальна постійна напруга керування.
• td - Час затримки увімкнення.
• tq - Час вимкнення.
• Rthjc - Тепловий опір перехід-корпус тиристора.
• Tj - Температура переходу тиристора.
Основні | |
---|---|
Виробник | Преобразователь-комплекс |
Країна виробник | Україна |
Максимальна імпульсна напруга в закритому стані | 1000 В |
Максимальний струм у відкритому стані | 25 А |
Максимальний зворотний струм | 25 А |
Матеріал корпусу | Метал |
Охолодження | Примусове |
Спосіб монтажу | Різьбовий |
Стан | Новий |
Користувальницькі характеристики | |
Description: | Triacs RAIL TRIAC |
RMS on-current state | 10А |
VDRM repetitive peak off-state voltage: | 1000В |
Тип тиристора | тиристор |
- Ціна: 186,50 ₴
