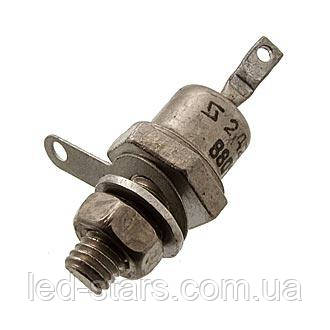

2Д210Б діод випрямний (10A 800V). Тип корпусу: КД-11

2Д210Б
Діоди 2Д210Б кремнієві, дифузійні, стрімкі, випрямлячі.
Призначені для перетворення змінної напруги частотою до 5 кГц.
Використовуються для роботи у випрямильних пристроях джерел вторинного електроживлення апаратури спеціального призначення.
Випускаються в металостекуваному корпусі з жорсткими виведеннями.
Маркування діода та схема з'єднання електродів із виведеннями вказується на корпусі.
Корпус типу: КД-11, маса не більш ніж 6,2 г, з комплектувальними деталями не більш ніж 9,0 г.
Кліматичне виготовлення «УХЛ».
Категорія якості: «ВП».
Технічні умови:
  - приймання «5» РЖ0.336.076ТУ.
Зарубісний аналог: 1N2261.

Гарантійний термін зберігання — 25 років із дати приймання, а в разі переперевірки виробу — з дати переперевірки.
Гарантійне напрацювання:
  - 50000 годин — у всіх режимах, що допускаються ТУ;
  — 80 000 годин — у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.

Основні технічні характеристики діода 2Д210Б:
• Uoбp max — Максимальна постійна зворотна напруга: 800 В;
• Inp max — Максимальний прямий струм: 10 А;
• fд — Робоча частота діода: 1 кГц;
• Und — Постійна пряма напруга: не більш ніж 2 В за Inp 10 А;
• Ioбp — Постійний зворотний струм: не більш ніж 4,5 мА за Uoбp 800 В

Основні технічні характеристики діодів 2Д210А, 2Д210Б, 2Д210В, 2Д210Г:

Усоловні позначення електричних параметрів діодів:

 • Uoбp max - Максимальна постійна зворотна напруга;
 • UОбр імп max - Максимальна імпульсна зворотна напруга;
 • Inp max - Максимальний прямий струм;
 • Inp імп max - Максимальний імпульсний прямий струм;
 • Uпр/Iпр - Постійна пряма напруга (Uпр) на діоді за заданого прямого струму (Iпр) через нього;
 • Cд/Uд - Загальна ємність діода (Cd) і напруга на діоді (Ud), за якого вона вимірюється;
• Io(25)/Ioм- Зворотний струм діода за граничної зворотної напруги. Приводиться для температури +25 °C (Iо (25)) і максимальної робочої температури (Iом);
• fmax - Максимальна робоча частота діода;
• P - максимально допустима постійна розсіювана потужність на діоді;
• Pт — максимально допустима постійна розсіювана потужність на діоді з тепловідведенням.
