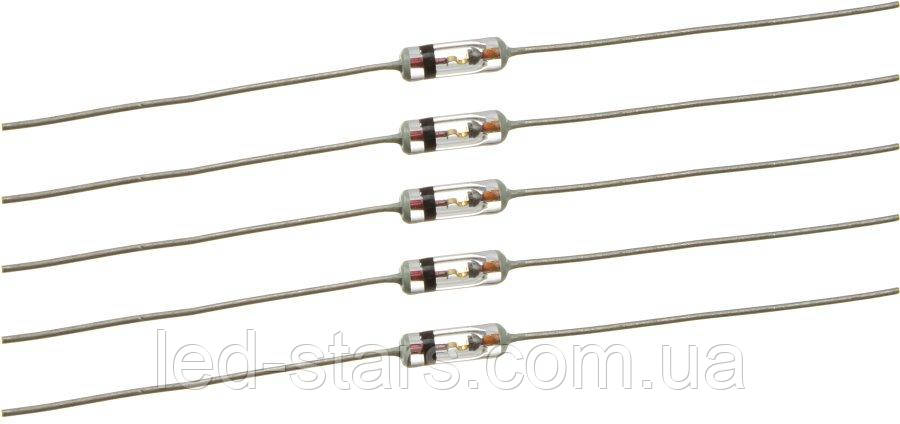

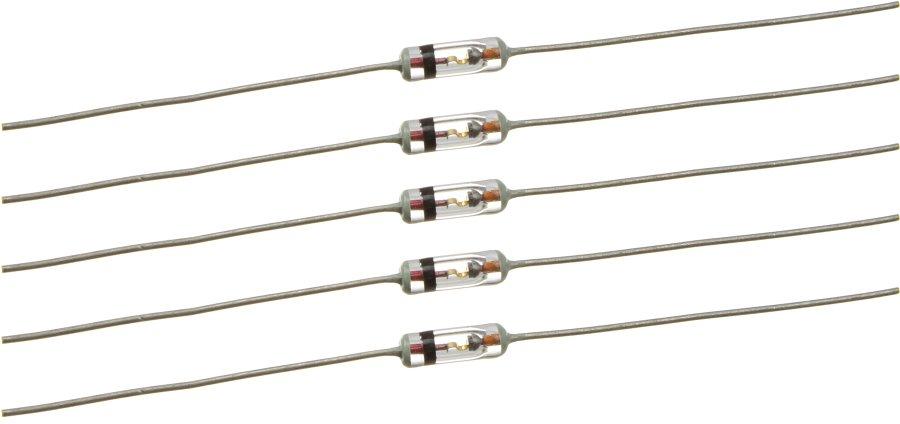

КС147А Стабілітрон 4,7V. (4,23... 5,17 В;) Скляний корпус КД-3А
12,50 ₴
Мінімальна сума замовлення на сайті — 50 грн
- В наявності
- Код: 2С147А
- +380 (95) 754-01-01Vodafone
- +380 (94) 925-37-07Інтертелеком
КС147А
Стабільйони КС147А кремнієві, дифузійно-сплавні, малої потужності.
Призначені для стабілізації номінальної напруги 4,7 В діапазоні струмів стабілізації 3...58 мА.
Випускаються в скляному корпусі з гнучкими виведеннями.
Для позначення типу та полярності стабілізрона використовується умовне маркування.
Колір кільцевої смуги з боку анодного виведення — білий, а з боку катодного виведення:
- для КС133А — блакитний,
- для КС139А — зелений,
- для КС147А — синій,
- для КС156А — жовтогарячий,
- для КС168А — червоний.
Тип корпусу: КД-4-1.
Маса стабілізронів не більш ніж 0,3 г.
Категорія якості: «ОТК».
Технічні умови:
— приймання «1» СМ3.362.812ТУ.
Імпортний аналог: 1N4624, 1N4688, BZX79C4V7, BZY83C4V7, BZY85C4V7.
Основні технічні параметри стабілізрона КС147А:
• Номінальна напруга стабілізації: 4,7 В при Iст 10 мА;
• Розкидання напруги стабілізації: 4,23... 5,17 В;
• Температурний коефіцієнт напруги стабілізації: -0,09%/°С;
• Постійна пряма напруга: 1 В при Iпр 50 мА;
• Диференціальний опір стабілізрона: 56 Ом за Iст 10 мА;
• Мінімально допустимий струм стабілізації: 3 мА;
• Максимально допустимий струм стабілізації: 58 мА;
• Максимально допустима розсіювана потужність на стабілізроні: 0,3 Вт;
• Робочий інтервал температури довкілля: -60... +125 °С.
Гарантійні зобов'язання:
Виробник гарантує відповідність якості стабілізронів КС147А вимогам СМ3.362.812ТУ у разі дотримання споживачем умов і правил зберігання, монтажу й експлуатації, приведених у ТУ.
Зберігання не менш ніж 10 років від дати виготовлення.
Напрацювання не менш ніж 17 000 годин.
Гарантійне напрацювання обчислюється в межах терміну зберігання.
Технічні характеристики стабілізаторів КС133А, КС139А, КС147А, КС156А, КС168А:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| КС133А | 2,97 | 3,3 | 3,63 | 10 | -0,11 | 1 (50) | 65 | 3 | 81 | 0,3 | 125 | -60… +125 |
| КС139А | 3,51 | 3,9 | 4,29 | 10 | -0,10 | 1 (50) | 60 | 3 | 70 | 0,3 | 125 | -60… +125 |
| КС147А | 4,23 | 4,7 | 5,17 | 10 | -0,09…+0,01 | 1 (50) | 56 | 3 | 58 | 0,3 | 125 | -60… +125 |
| КС156А | 5,04 | 5,6 | 6,16 | 10 | ±0,05 | 1 (50) | 46 | 3 | 55 | 0,3 | 125 | -60… +125 |
| КС168А | 6,12 | 6,8 | 7,48 | 10 | ±0,06 | 1 (50) | 28 | 3 | 45 | 0,3 | 125 | -60… +125 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора;
• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;
• Uпр. - постійна пряма напруга;
• Iпр. - постійний прямий струм;
• rст. - диференціальний опір стабілізрона;
• Iст. - струм стабілізації стабілізатора;
• Рmax - розсіювана потужність стабілізрона;
• Тк. мах - максимально допустима температура корпусу стабілізрона;
• Тп. мах - максимально допустима температура переходу стабілізрона;
• Т окр. - температура довкілля.
| Користувацькі характеристики | |
|---|---|
| Максимальна потужність розсіювання | 0.34 |
| Матеріал виготовлення | Кремній |
| Призначення діода | Обмежувальний |
| Номінальна напруга стабілізації | 4.7 |
| Стан | Нове |
| Країна походження | СРСР |
| Тип діода | Стабілітрон |
