2Д104А діод випрямний (10mA 300V) kd30

2Д104А

Діоди 2Д104А кремнієві, дифузійні, випрямлячі.
Призначені для перетворення змінної напруги у вторинних джерелах електроживлення.
Використовуються для роботи в радіоелектронній апаратурі спеціального призначення.

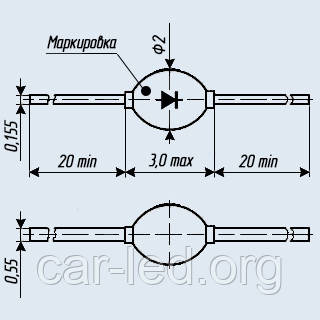

Випускаються в пластмасовому корпусі з гнучкими різноспрямованими виведеннями.
Маркуються білою точкою у позитивного (анодного) виведення.
Тип корпусу: КД-30, маса не більш ніж 0,1 г.
Кліматичне виготовлення «УХЛ».
Категорія якості: «ВП».
Технічні умови:
  - приймання «5» ТТЗ.362.068ТУ.

Гарантійний термін зберігання — 25 років із дати приймання, а в разі переперевірки виробу — з дати переперевірки.
Гарантійне напрацювання:
  - 80 000 годин — у всіх режимах, що допускаються ТУ;
  — 100 000 годин — у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.

Основні технічні характеристики діода 2Д104А:
• Uoбp max — Максимальна постійна зворотна напруга: 300 В;
• Inp max — Максимальний прямий струм: 10 мА;
• fд — Робоча частота діода: 20 кГц;
• Unp — Постійна пряма напруга: не більш ніж 1 В за Inp 10 мА;
• Ioбp — Постійний зворотний струм: не більш ніж 3 мкА за Uoбp 300 В;
• tвoc обр — Час зворотного відновлення: 3 мкс

Основні технічні характеристики діодів 2Д104А:

Усоловні позначення електричних параметрів діодів:

 • Uoбp max - Максимальна постійна зворотна напруга;
 • UОбр імп max - Максимальна імпульсна зворотна напруга;
 • Inp max - Максимальний прямий струм;
 • Inp імп max - Максимальний імпульсний прямий струм;
 • Uпр/Iпр - Постійна пряма напруга (Uпр) на діоді за заданого прямого струму (Iпр) через нього;
 • toc обр - Час зворотного відновлення;
 • Iобр- Зворотний струм діода за граничної зворотної напруги;
 • fmax - Максимальна робоча частота діода;
 • P - Максимально допустима постійна розсіювана потужність на діоді;
 • Сд - Загальна місткість діода;
 • Т - температура довкілля.
