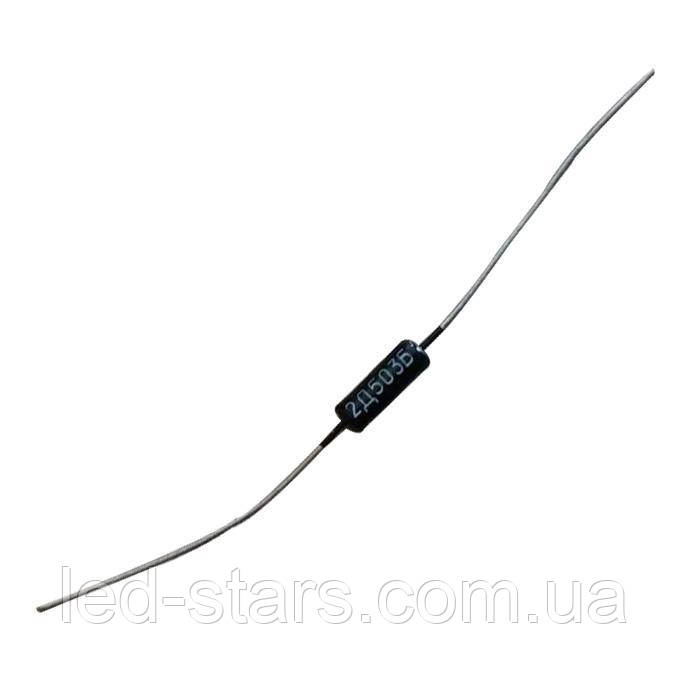

2Д503Б
Діоди 2Д503Б кремнієві, епітаксиально-планарні, імпульсні.
Призначені для застосування як перемикальні елементи в імпульсних швидкодійних пристроях наносекундного діапазону.
Використовуються для роботи в радіотехнічних та електронних пристроях спеціального призначення.
Випускаються в скляному корпусі з гнучкими виведеннями.
Для позначення типу та полярності діодів використовуються умовне маркування колірним кодом
  - для 2Д503А — два білих кільця з боку катодного виведення;
  - для 2Д503Б — два сині кільця з боку катодного виведення.
Тип корпусу: КД-121, маса не більш ніж 0,3 г.
Категорія якості: «ВП».
Технічні умови:
  - приймання «5» ТТ3.362.096ТУ.
Термін зберігання діодів не менш ніж 25 років від дати виготовлення.

Основні технічні характеристики діода 2Д503Б:
• Uoбp max — Максимальна постійна зворотна напруга: 30 В;
• Inp max — Максимальний прямий струм: 20 мА;
• fд — Робоча частота діода: 350 мГц;
• Unp — Постійна пряма напруга: не більш ніж 1 В за Inp 10 мА;
• Ioбp — Постійний зворотний струм: не більш ніж 10 мкА за Uoбp 30 В;
• tвoc обр — Час зворотного відновлення: 0,01 мкс;
• Сд — Загальна місткість: 2,5 ПФ

Основні технічні характеристики діодів 2Д503А, 2Д503Б, КД503А, КД503Б:

Усоловні позначення електричних параметрів діодів:

 • Uoбp max - Максимальна постійна зворотна напруга;
 • UОбр імп max - Максимальна імпульсна зворотна напруга;
 • Inp max - Максимальний (середній) прямий струм;
 • Inp імп max - Максимальний імпульсний прямий струм;
 • Uпр/Iпр - Постійна пряма напруга (Uпр) на діоді за заданого прямого струму (Iпр) через нього;
 • Iобр- Зворотний струм діода за граничної зворотної напруги;
 • fд max - Максимальна робоча частота діода;
 • toc обр - Час зворотного відновлення;
 • Сд - Загальна місткість діода;
 • Т - температура довкілля.
