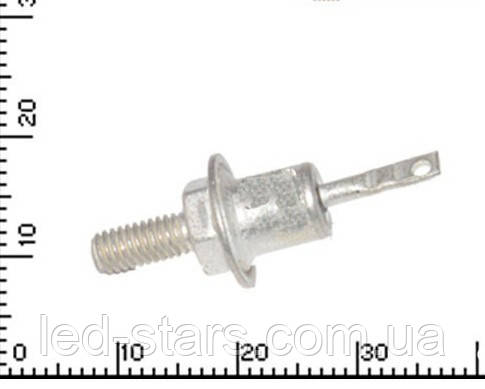

2С600А Стабілітрон 5W 100V (95...105 В) за Iст 1,5 мА. Корпус КД-8
17 ₴
Мінімальна сума замовлення на сайті — 50 грн
- Готово до відправки
- Код: 2С600А
- +380 (95) 754-01-01Vodafone
- +380 (94) 925-37-07Інтертелеком
2С600А
Стабільйони 2С600А кремнієві, планові, середньої потужності.
Призначені для стабілізації номінальної напруги 100 В у діапазоні струмів стабілізації 1...8,1 мА.
Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Маркуються цифро-букванним кодом, схема з'єднання електродів із виведеннями вказується на корпусі.
Корпус стабілітрона в робочому режимі слугує позитивним електродом (анодом).
Тип корпусу: КД-8.
Маса стабілітрона не більш ніж 1 г.
Технічні умови: СМ3.362.827 ТУ.
Гарантійний термін зберігання стабілізаторів — 25 років із дати приймання, а в разі переперевірки виробу — з дати переперевірки.
Гарантійне напрацювання:
- 80 000 годин — у всіх режимах, що допускаються ТУ;
— 100 000 годин — у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.
Основні технічні параметри стабілізрона 2С600А:
• Номінальна напруга стабілізації: 100 В при Iст 1,5 мА;
• Розкидання напруги стабілізації: 95... 105 В;
• Температурний коефіцієнт напруги стабілізації: ±0,12%/°С;
• Тимчасова нестабільність напруги стабілізації: ±1,5%;
• Диференціальний опір стабілізрона: 450 Ом за Iст 1,5 мА;
• Мінімально допустимий струм стабілізації: 1 мА;
• Максимально допустимий струм стабілізації: 8.1 мА;
• Максимально допустима розсіювана потужність на стабілізроні: 1 Вт;
• Робочий інтервал температури довкілля: -60... +125 °С
Технічні характеристики стабілізаторів 2С551А, 2С591А, 2С600А:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| 2С551А | 48 | 51 | 54 | 1,5 | 0,12 | 1 (50) | 200 | 1 | 14,6 | 1 | 125 | -60… +125 |
| 2С591А | 86 | 91 | 96 | 1,5 | 0,12 | 1 (50) | 400 | 1 | 8,8 | 1 | 125 | -60… +125 |
| 2С600А | 95 | 100 | 105 | 1,5 | 0,12 | 1 (50) | 450 | 1 | 8,1 | 1 | 125 | -60… +125 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора;
• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;
• Uпр. - постійна пряма напруга;
• Iпр. - постійний прямий струм;
• rст. - диференціальний опір стабілізрона;
• Iст. - струм стабілізації стабілізатора;
• Рmax - розсіювана потужність стабілізрона;
• Тк. мах - максимально допустима температура корпусу стабілізрона;
• Тп. мах - максимально допустима температура переходу стабілізрона;
• Т окр. - температура довкілля.
| Основні | |
|---|---|
| Максимальна потужність розсіювання | 5 Вт |
| Матеріал виготовлення | Кремній |
| Призначення діода | Обмежувальний |
| Стан | Новий |
| Тип діода | Стабілітрон |
| Користувацькі характеристики | |
| Максимальна напруга стабілізації | 92 |
| Мінімальна напруга стабілізації | 74 |
| Номінальна напруга стабілізації | 82 |
| Країна походження | СРСР |
