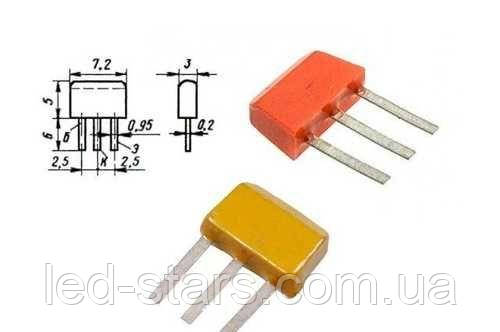

КТ361В транзистор PNP (100 мА 40В) (h21е: 40-160) 0,15W

3,30 ₴

Мінімальна сума замовлення на сайті — 50 грн

  • В наявності
  • Код: КТ361В
КТ361В транзистор PNP (100 мА 40В) (h21е: 40-160) 0,15W
КТ361В транзистор PNP (100 мА 40В) (h21е: 40-160) 0,15WВ наявності
3,30 ₴
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

КТ361В транзистор PNP (100 мА 40В) (h21е: 40-160) 0,15W

КТ361А
Транзистори КТ361А кремнієві епітаксиально-планарні структури p-n-p посилені.
Призначені для застосування в підсилювачах високої частоти апаратури загального призначення.
Випускаються в пластмасовому корпусі з гнучкими виведеннями.
Маркуються цифро-букванним кодом на корпусі транзистора.
Маса транзизора не більш ніж 0,3 г.
Тип корпусу: КТ-13.
Кліматичне виготовлення: УХЛ.
Категорія якості: «ОТК».
Технічні умови:
  - приймання «1» ФИ0.336.201ТУ.
Імпортний аналог: BC250A, BC520A, 2SA778, BF706.

Характеристики транзисторів КТ361А, КТ361Б, КТ361В, КТ361Г, КТ361Д, КТ361Е, КТ361Ж, КТ361І, КТ361К:

Тип
транзистори
Структура Граничні значення параметрів за Тп = 25 °C Значення параметрів під час Тп = 25 °C Т

max
IК. И.
max
UКЭR max
(UКЭ0 max)
UКБ0 max UЭБ0 max РК max h21Э,
(h21э)
UКБ
(UКЭ)

(IК)
UКЭ
нас.
IКБО fгp.
(f h21)
КШ СК
мА мА В В В мВт   В мА В мкА МГц дБ пФ °С
КТ361А p-n-p 50 - 25 25 4 150 20...90 10 1 - 1 250 - 9 -60…+100
КТ361Б p-n-p 50 - 20 20 4 150 50...350 10 1 - 1 250 - 9 -60…+100
КТ361В p-n-p 50 - 40 40 4 150 40...160 10 1 - 1 250 - 7 -60…+100
КТ361Г p-n-p 50 - 35 35 4 150 50...350 10 1 - 1 250 - 7 -60…+100
КТ361Д p-n-p 50 - 40 40 4 150 20...90 10 1 - 1 250 - 7 -60…+100
КТ361Е p-n-p 50 - 35 35 4 150 50...350 10 1 - 1 250 - 7 -60…+100
КТ361Ж p-n-p 50 - 10 10 4 150 50...350 10 1 - 1 250 - 9 -60…+100
КТ361І p-n-p 50 - 15 15 4 150 250 10 1 - 1 250 - 9 -60…+100
КТ361К p-n-p 50 - 60 60 4 150 50...350 10 1 - 1 250 - 7 -60…+100


Усоловні позначення електричних параметрів транзисторів:
• IК max — максимально допустимий постійний струм колектора транзизора.
• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
• UКЭR max — максимальна напруга між колектором і емітером за заданої температури колектора та опору в ланцюгу база-емітер.
• UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.
• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.
• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзизора.
• РК. И. max — максимально допустима імпульсна потужність, що розсіюється на колекторі транзизора.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• h21Э — коефіцієнт передавання струму біполярного транзизора в режимі малого сигналу в схемі із загальним евітером.
• UКБ — постійна напруга колектор-база транзизора.
• UКЭ — постійна напруга колектор-емітер транзистора.
•  — постійний струм емітера транзизора.
• IК — постійний струм колектора транзизора.
• UКЭ нас. — напруга насичення між колектором і емітером транзизора.
• IКБ0 - зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• fгр — гранічна частота коефіцієнта передавання струму.
• fh21 — передня частота коефіцієнта передавання струму біполярного транзистори.
• КШ - коефіцієнт шуму транзизора.
• СК - ємність колекторного переходу.
• Т — максимально допустима температура довкілля.


Характеристики
Основні
Максимально допустима напруга колектор-емітер40 В
Максимально допустимий струм колектора0.1 А
Матеріал корпусуПластик
Тип біполярного транзистораP-N-P
Тип монтажуРучний монтаж
Тип транзистораБіполярний
Користувацькі характеристики
виготовленняДискретне
Країна походженняСРСР
Технічний описзавантажити PDF в специфікації
