КП103И1, Транзистор польовий з затвором на основі p-n переходу і каналом p-типу (TO-92)
7,20 ₴
Мінімальна сума замовлення на сайті — 50 грн
- В наявності
- Код: КП103И1
- +380 (95) 754-01-01Vodafone
- +380 (94) 925-37-07Інтертелеком
КП103І-1, Транзистор польовий із затвором на основі p-n переходу та каналом p-типу (TO-92)

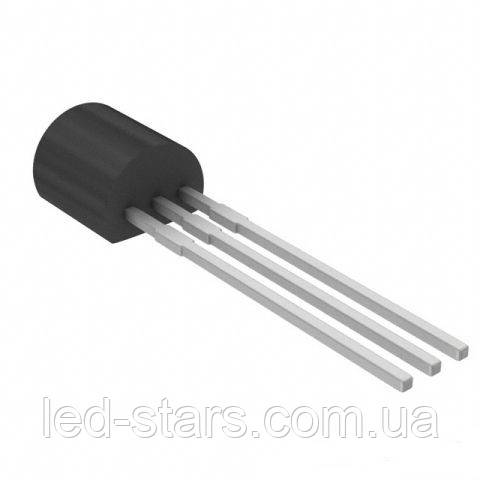

Корпус: TO-92 (КТ-26).
Зображення слугують тільки для ознайомлення
Див. специфікації продукту
КП103І1
Транзистори КП103І1 кремнієві дифузійно-планарні польові з закривом на основі p-n переходу та каналом p-типу.
Призначені для застосування у вхідних каскадах підсилювачів низької частоти та постійного струму з високим вхідним опором.
Використовуються в електронній апаратурі загального призначення.
Транзистори випускаються в пластмасовому корпусі з гнучкими виведеннями.
Тип приладу вказується на корпусі.
Маса транзизора не більш ніж 0,3 г.

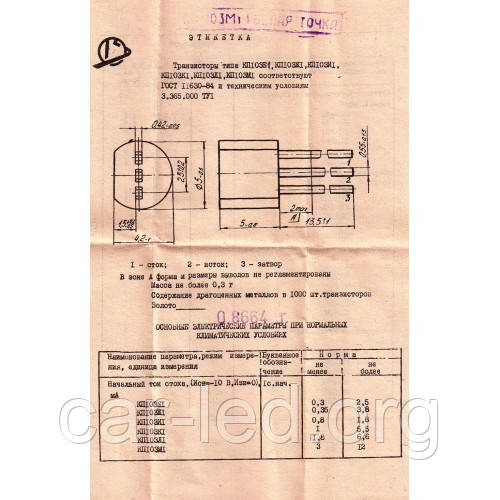

Тип корпусу: КТ-26 (TO-92).
Кліматичне виготовлення: «УХЛ», категорія розміщення «2.1».
Категорія якості: «ОТК».
Технічні умови:
- приймання «1» — ТФ3.365.000ТУ1.
Гарантійний термін зберігання — не менш ніж 12 років із моменту виготовлення.

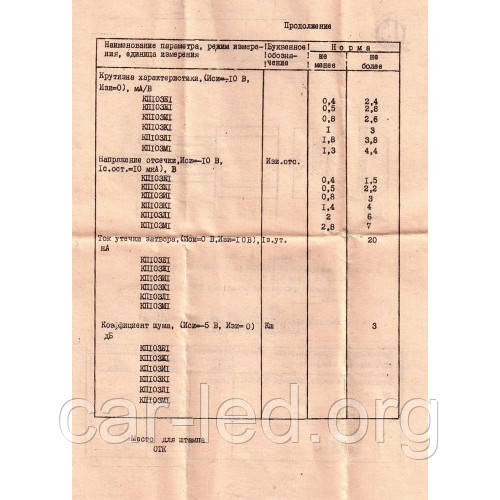

Характеристики польових транзисторів з p-n переходом і каналом p-типу
КП103Е1, КП103Ж1, КП103І1, КП103К1, КП103Л1, КП103М1:
| Тип польового транзизора |
Граничні значення параметрів за Т = 25 °C | Значення параметрів за Т = 25 °C | Т ОКР | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Р МАКС | UСІ МАКС | UЗС МАКС | UЗІ МАКС | IС МАКС | UЗИ ВІДС | g22И | IЗ УТ | S | IС НАЧ | C11И | C12И | КШ | ||
| мВт | В | В | В | мА | В | мКСм | нА | мА/В | мА | пФ | пФ | дБ | °С | |
| КП103Е1 | 7 | 10 | - | - | - | 0,4…1,5 | <5 | 20 | 0,4…2,4 | 0,3…2,5 | <20 | <8 | 3 | -55…+85 |
| КП103Ж1 | 12 | 10 | - | - | - | 0,5…2,2 | <10 | 20 | 0,5...2,8 | 0,85…3,8 | <20 | <8 | 3 | -55…+85 |
| КП103І1 | 21 | 12 | - | - | - | 0,8...3 | <15 | 20 | 0,8…2,6 | 0,8…1,8 | <20 | <8 | 3 | -55…+85 |
| КП103К1 | 38 | 10 | - | - | - | 1,4…4 | <20 | 20 | 1,0…3,0 | 1…5,5 | <20 | <8 | 3 | -55…+85 |
| КП103Л1 | 66 | 12 | - | - | - | 2…6 | <40 | 20 | 1,8…3,8 | 1,8…6,6 | <20 | <8 | 3 | -55…+85 |
| КП103М1 | 120 | 10 | - | - | - | 2,8…7 | <70 | 20 | 1,3…4,4 | 3…12 | <20 | <8 | 3 | -55…+85 |
Усоловні позначення електричних параметрів польових транзисторів:
• Р МАКС — максимально допустима постійна розсіювана потужність польового транзистори.
• UСІ МАКС - максимально допустима напруга стік-висток.
• UЗС МАКС - максимально допустима напруга затвор-сток.
• UЗІ МАКС - максимально допустима напруга затвор-висток.
• IС МАКС — максимально допустимий струм стока польового транзистора.
• UЗИ ВІДС - напруга відсічення польового транзизора. Напруга між закривом і джерелам транзистори з p-n переходом або з ізольованим закривом, що працює в режимі обідніння, за якого струм стока досягає заданого низького значення.
• g22И — активний складник вихідної провідності польового транзистора в схемі із загальним споконвом.
• IЗ УТ - ток утечки затвора. Струм затвора за заданої напруги між закривом та іншими виведеннями, замкнутими між собою.
• S - крутина характеристики польового транзизора. Відношення зміни струму до зміни напруги на затворі за короткого замикання за змінного струму на виході транзистори в схемі із загальним джерелом.
• IС НАЧ — початковий струм стоку. Струм стоку за напруги між закривом і джерелам, рівною нулю й за напруги на стоці, що перевищує напругу насичення.
• C11И - вхідна ємність польового транзизора. Ємність між затвором і джерелам у разі короткого замикання змінним струмом на виході із загальним споконвом.
• C12И — прохідна ємність польового транзизора. Ємність між затвором і стоком у разі короткого замикання змінним струмом на вході в схемі із загальним джерелом.
• КШ - коефіцієнт шуму транзизора.
• Т ОКР - температура довкілля.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Максимально допустима напруга стік-витік | 10 В |
| Матеріал корпусу | Пластик |
| Тип монтажу | Ручний монтаж |
| Тип транзистора | Польовий |
| Користувальницькі характеристики | |
| виготовлення | Дискретне |
