МП37А
Транзисторы  МП37А германиевые сплавные n-p-n усилительные низкочастотные с ненормированным коэффициентом шума.
Предназначены для усиления сигналов низкой частоты.

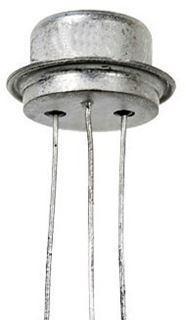

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Обозначение типа приводится на боковой поверхности корпуса.
Масса транзистора не более 2 г.
Тип корпуса: КТЮ-3-6.
Технические условия: аА0.336.651 ТУ.

Основные технические характеристики транзистора МП37Б:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fh21б - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 1 МГц;
• Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 30 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 20 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 150 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 30 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером и общей базой соответственно: 25...50

Технические характеристики транзисторов МП37, МП37А, МП37Б:

Условные обозначения электрических параметров транзисторов:
• Iк. макс - максимально допустимый постоянный ток коллектора транзистора.
• Iк. и. макс - максимально допустимый импульсный ток коллектора транзистора.
• Uкбо макс - максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера.
• UкэR. макс - максимальное напряжение между коллектором и эмиттером при заданном (конечном) сопротивлении в цепи база- эмиттер транзистора.
• Uкэомакс - максимальное напряжение между коллектором и эмиттером транзистора при разомкнутой цепи базы и заданном токе эмиттера.
• Uэбомакс - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• Рк. макс - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• Рк. и. макс - максимально допустимая импульсная мощность, рассеивающаяся на коллекторе транзистора.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• h21Э - коэффициент передачи тока биполярного транзистора в режиме малого сигнала в схеме с общим эмиттером.
• Uкб - напряжение коллектор-база транзистора.
• Uкэ - напряжение коллектор-эмиттер транзистора.
• Iэ - ток эмиттера транзистора.
• Iк - постоянный ток коллектора транзистора.
• Uкэ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• Iкбо - обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IкэR - обратный ток коллектор-эмиттер при заданном сопротивлении в цепи база-эмиттер. Ток в цепи коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и заданном сопротивлении в цепи база-эмиттер.
• fгр- граничная частота коэффициента передачи тока.
• fh21 - предельная частота коэффициента передачи тока биполярного транзистора.
