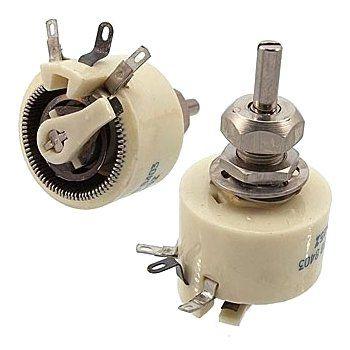

Резистор ППБ-3В 15 кОм ± 5% змінний, дротовий, регулювальний
106,20 ₴
- Немає в наявності
- Код: ППБ-3В 15 кОм/PYI
- +380 (95) 754-01-01Vodafone
- +380 (94) 925-37-07Інтертелеком
Резистор ППБ-3В 15 кОм±5% переменный, проволочный, регулировочный
ППБ-3В 3вт 15К
Резисторы ППБ-3В переменные проволочные бескаркасные подстроечные для навесного монтажа.
Одинарные, однооборотные с круговым перемещением подвижной системы и вариантом исполнения вала типа "В".
Предназначены для работы в электрических цепях постоянного и переменного токов частотой до 1000 Гц.
Промежуточные значения номинальных сопротивлений соответствуют ряду Е6 с допусками ±5; ±10 %.
Функциональная характеристика - линейная А.
Климатическое исполнение УХЛ.
Технические условия:
- приемка "ОТК" ОЖ0.468.555 ТУ;
- приемка "ПЗ" ОЖ0.468.512 ТУ.
Основные технические параметры резисторов ППБ-3В:
- Диапазон номинальных сопротивлений ........ 4,7 Ом... 22 кОм;
- Номинальная мощность ........ 3 Вт;
- Предельное рабочее напряжение ........ 400 В;
- Минимальное сопротивление, не более ........ 0,2 Ом;
- Отклонение от функциональной характеристики ........ ±5 %;
- Допускаемые отклонения сопротивлений ........ ±5; ±10 %;
- Относительная влажность воздуха при температуре +35 °C ........ 98 %;
- Температура окружающей среды ........ -60... +155 °С;
- Минимальная наработка, не менее ........ 20000 часов;
- Срок сохраняемости, не менее ........ 15 лет;
- Масса резистора, не более ...... 40,0 г.
Основные технические характеристики регулировочных резисторов ППБ-3:
Тип резистора |
Номинальная мощность |
Диапазон номинальных сопротивлений |
Допускаемые отклонения |
Предельное рабочее напряжение |
Сопротивление изоляции |
Температурный коэффициент сопротивления |
Износоустойчивость циклов |
Температура окружающей среды |
---|---|---|---|---|---|---|---|---|
Вт | Ом | % | В | МОм | ТКС×10-6 1/°С | не менее | °С | |
ППБ-3А | 3 Вт | 4,7 Ом - 22 кОм | ±5; ±10 | 400 | > 1000 | ±500 | 5000 | -60… +155 |
ППБ-3Б | 3 Вт | 4,7 Ом - 22 кОм | ±5; ±10 | 400 | > 1000 | ±500 | 1000 | -60… +155 |
ППБ-3В | 3 Вт | 4,7 Ом - 22 кОм | ±5; ±10 | 400 | > 1000 | ±500 | 1000 | -60… +155 |
Основні | |
---|---|
Максимальний допуск опору | 5 % |
Номінальна потужність | 3 Вт |
Вогнестійкість | Ні |
Опір | 15000 Ом |
Стан | Новий |
Термостійкість | Ні |
Тип корпусу | Дротяний |
Тип монтажу | Вставний |
Тип резистора | Потенціометр |
Тип струмовивіду | Аксіальний |
Форма корпусу | Циліндрична |
Колір корпусу | Білий |
- Ціна: 106,20 ₴
