2У102Б Тиристори дифузійні, структури p-n-p-n, тріодні, замкнені

2У102Б
Тиристоры кремниевые 2У102Б, диффузионные, структуры p-n-p-n, триодные, запираемые.
Предназначены для применения в качестве переключающих элементов малой мощности.
Используются для работы в аппаратуре специального назначения.

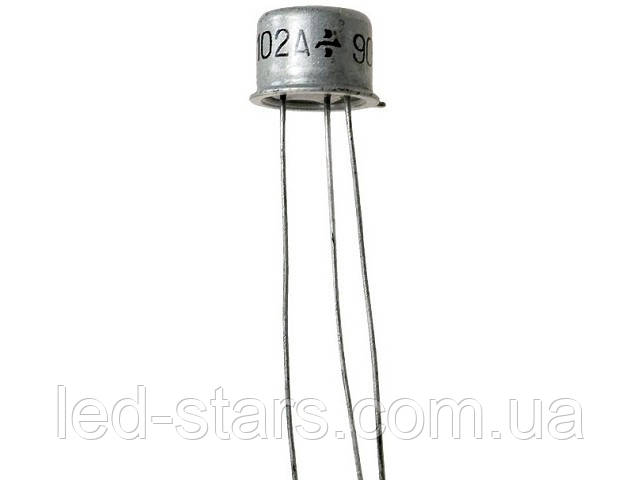

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе тиристора.
Корпус типа: КТ-2, масса не более 1,25  г.
Категория качества: «ВП», «ОС».
Технические условия:
  - приемка «5» ЩМ3.369.002ТУ;
  - приемка «9» ЩМ3.369.002ТУ; аА0.339.190ТУ.

Гарантийный срок хранения тиристоров - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
  - 80000 часов - во всех режимах, допускаемых ТУ;
  - 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические параметры тиристора 2У102Б:
• Максимальное постоянное обратное напряжение: 5 В;
• Максимальное постоянное напряжение в закрытом состоянии: 100 В;
• Максимальный повторяющийся импульсный ток в открытом состоянии: 5 А;
• Повторяющийся импульсный ток в открытом состоянии: 0,05 А;
• Напряжение в открытом состоянии: не более 2,5 В;
• Неотпирающее постоянное напряжение управления: не менее 0,2 В;
• Постоянный ток в закрытом состоянии: не менее 0,15 мА;
• Запирающий импульсный ток управления: 20 мА;
• Постоянное отпирающее напряжение управления: 12 В;
• Скорость нарастания напряжения в закрытом состоянии: 200 В/мкс;
• Время включения: 5 мкс;
• Время выключения: 20 мкс
• Рабочий интервал температуры окружающей среды: -60... +125 °С

• Характеристики
• Задать вопрос
• Предприятие ВПК России

• Технические характеристики тиристоров
  2У102А, 2У102Б, 2У102В, 2У102Г:

  Наименование тиристора	Максимально допустимые значения параметров при Тп=max						Значения параметров при Тп=25°С							TП MAX
  	IОС.СР	IОС.П	UЗС	UОБР	PОС. СР	(duзс/dt)крит.	UОС	IУ.ОТ.И	UУ.ОТ.И	tВКЛ	tВЫКЛ	IЗС	IОБР
  	А	А	В	В	Вт	В/мкс	В	мА	В	мкс	мкс	мА	мА	°С
  2У102А	-	0,05	50	5	-	200	2,5	20	7	5	20	0,1	-	110
  2У102Б	-	0,05	100	5	-	200	2,5	20	7	5	20	0,1	-	110
  2У102В	-	0,05	150	5	-	200	2,5	20	7	5	20	0,1	-	110
  2У102Г	-	0,05	200	5	-	200	2,5	20	7	5	20	0,1	-	110


  Условные обозначения электрических параметров тиристоров:
  • I_{ОС. СР.} - Средний ток в открытом состоянии.
  • I_{ОС. П.} - Повторяющийся импульсный ток в открытом состоянии.
  • U_ЗС. - Постоянное напряжение в закрытом состоянии.
  • U_{ЗС. П.} - Повторяющееся импульсное напряжение в закрытом состоянии.
  • U_ОБР. - Постоянное обратное напряжение.
  • U_{ОБР. П.} - Повторяющееся импульсное обратное напряжение.
  • P_{ОС. СР.} - Средняя рассеиваемая мощность в открытом состоянии.
  • (dU_зс/dt) _крит. - Критическая скорость нарастания напряжения в закрытом состоянии.
  • U_ОС. - Постоянное напряжение в открытом состоянии.
  • U_{ОС. И.} - Импульсное напряжение в открытом состоянии.
  • I_{У. ОТ.} - Отпирающий постоянный ток управления.
  • I_{У. ОТ. И.} - Отпирающий импульсный ток управления.
  • U_{У. ОТ.} - Отпирающее постоянное напряжение управления.
  • U_{У. ОТ. И.} - Отпирающее импульсное напряжение управления.
  • t_ВКЛ - Время включения тиристора.
  • t_ВЫКЛ - Время выключения тиристора.
  • I_ЗС. - Постоянный ток в закрытом состоянии.
  • I_{ЗС. П.} - Повторяющийся импульсный ток в закрытом состоянии.
  • I_ОБР. - Постоянный обратный ток.
  • I_{ОБР. П.} - Повторяющийся импульсный обратный ток.
  • T_{П. MAX} - Максимальная температура перехода тиристора.
