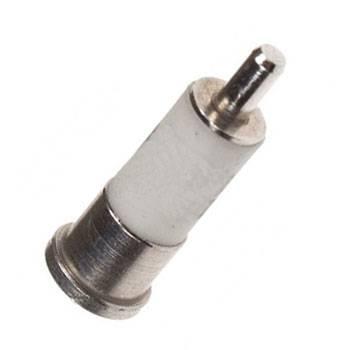

2А101Б Діоди НВЧ кремнієві, точкові, змішувальні

84,90 ₴

  • В наявності
  • Код: 2А101Б
2А101Б Діоди  НВЧ кремнієві, точкові, змішувальні
2А101Б Діоди НВЧ кремнієві, точкові, змішувальніВ наявності
84,90 ₴
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

2А101Б
Діоди НВЧ 2А101Б кремнієві, точкові, змішувальні.
Випускаються у металевому корпусі з коаксіальними висновками типу КД-127.
Тип діода та схема з'єднання електродів з висновками наводяться на корпусі.
Маса діода трохи більше 1,5 р.
Категорія якості: «ВП»
Технічні умови:
- приймання «5» - ТР3.360.036ТУ.
Гарантійний термін зберігання - 12 років з дати приймання, а у разі повторної перевірки виробу - з дати повторної перевірки.

Приклад запису умовного позначення при замовленні та в конструкторській документації:
   - діод НВЧ 2А101Б, ТР3.360.036 ТУ.

Основні технічні параметри НВЧ діода 2А101Б:
• Втрати перетворення: трохи більше 10 дБ;
• Випрямлений струм: не менше 0,5 мА;
• Вхідне шумове відношення: не більше 2;
• Коефіцієнт стоячої хвилі за напругою: трохи більше 3;
• Вихідний опір: 150...300 Ом;
• Імпульсна потужність, що розсіюється: 250 мВт;
• Імпульсна потужність, що розсіюється, при короткочасному впливі (не більше 20 хв): 300 мВт;
• Потужність плоскої частини імпульсу, що просочується через розрядник: 60 мВт;
• Енергія одиночного імпульсу: 0,2 ерг;
• Температура довкілля: -60...+100°С;
• Мінімальне напрацювання: 1000 год;
• Термін зберігання: 12 років




  • Технические характеристики смесительных СВЧ диодов
    2А101А, 2А101Б:

    Наименование
    смесительного СВЧ диода
    Значения электрических параметров СВЧ диодов Предельные эксплуатационные характеристики ОКР
    РАБ ПРБ ВП ВЫХ. Ш НОРМ стU ВЫХ РАС РАС. КР РАС. И РАС. И. КР ПЛ И. ОД
    ГГц дБ мА   дБ   Ом мВт мВт мВт мВт мВт эрг °C
    2А101А - <10,0 >0,5 <2,0 - <3,0 250…550 - - 150 200 30 0,06 -60…+100
    2А101Б - <9,0 >0,5 <2,0 - <3,0 150…300 - - 250 300 60 0,2 -60…+100


    Условные обозначения электрических параметров смесительных СВЧ диодов:
    f РАБ - Рабочий диапазон частот (длин волн).
    L ПРБ - Потери преобразования смесительного СВЧ диода.
    I ВП - Выпрямленный ток.
    N ВЫХ. Ш - Выходное шумовое отношение.
    F НОРМ - Нормированный коэффициент шума смесительного диода.
    K стU - Коэффициент стоячей волны по напряжению.
    r ВЫХ - Выходное сопротивление.
    P РАС - Рассеиваемая мощность СВЧ диода.
    P РАС. КР - Рассеиваемая мощность при кратковременном воздействии.
    P РАС. И - Импульсная рассеиваемая мощность СВЧ диода.
    P РАС. И. КР - Импульсная рассеиваемая мощность при кратковременном воздействии.
    P ПЛ - Мощность плоской части просачивающегося импульса.
    W И. ОД - Энергия одиночного импульса.
    T ОКР - Диапазон рабочей температуры окружающей среды.
Характеристики
Основні
Матеріал виготовленняКремній
Призначення діодаВипрямний
СтанНовий
Тип діодаВипрямляч
