ТЧ100-6 (365) 100A/600V тиристор високочастотний, кремнієвий, дифузійний, тріодний, структури p-n-p-n
297,70 ₴
- В наявності
- Код: ТЧ100-6 (365)
- +380 (95) 754-01-01Vodafone
- +380 (94) 925-37-07Інтертелеком
ТЧ100-6
Тиристор ТЧ100-6 високочастотний, кремнієвий, дифузійний, тріодний, структури p-n-p-n, штирьового виконання з жорсткими висновками.
Призначений для роботи в силових ланцюгах постійного та змінного струму частотою до 25 кГц та силою струму не більше 100 А.
Частотний тиристор ТЧ100-6 має високу здатність навантаження по струму при високих частотах і застосовується в якості ключових елементів в перетворювачах електроенергії різних силових установок загального призначення.
Випускається в герметичному металлостеклянном корпусі штирьового виконання з жорстким основним та керуючим висновком.
Анодом є мідна основа корпусу, катодом – основний жорсткий висновок.
Позначення типономналу і полярності силових висновків наводиться на корпусі.
Охолодження повітря природне або примусове.
Тип охолоджувача, що рекомендується: О171-80, ОА-027.
Тиристор частотний ТЧ100 випускається у кліматичних виконаннях «УХЛ» категорії розміщення «2» за ГОСТ 15150-69 та ГОСТ 15543-70.
Допускає експлуатацію за температури навколишнього середовища від -50 до +40 °С, атмосферному тиску 0,085-0,105 МПа, відносної вологості 98 % при 35 °С.
Стійкий до дії синусоїдальної вібрації в діапазоні частот 1-100 Гц із прискоренням 49 м/с2 та одиночних ударів із прискоренням 147 м/с2.

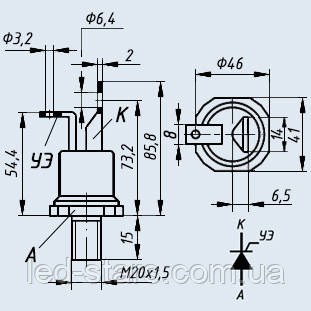

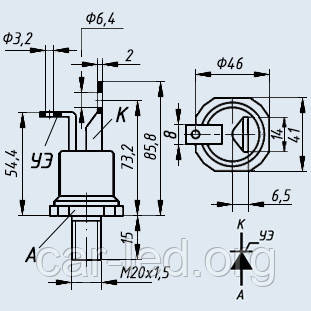

Габаритні розміри тиристора:
- загальна довжина – 100,8 мм;
- Довжина шпильки - 15 мм;
- різьблення - М20х1,5.
Маса трохи більше 350 гр.
Категорія якості: ВТК.
Технічні умови: ТУ 16-529.848-74.
Розшифровка маркування високочастотного тиристора:
ТЧ100-7-ХХХ
Т – тиристор;
Ч – частотний;
100 - число, що дорівнює значенню максимально допустимого струму у відкритому стані в амперах;
6 - число, що позначає клас по імпульсній напругі, що повторюється, в закритому стані в сотнях вольт;
Х - число, що позначає групу критичної швидкості наростання напруги в закритому стані;
Х - число, що позначає групу часу виключення;
Х - число, що позначає групу часу включення.
Технические характеристики тиристоров высокочастотных штыревого исполнения ТЧ100:
| Наименование высокочастотного тиристора |
Максимально допустимые значения параметров при Тп=110°С | Значения параметров при Тп=25°С | Tj | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IT(AV) | UDRM/URRM | IDRM/IRRM | ITSM | ITRM | (duD/dt)crit | (diT/dt)crit | UTM | IH | IGT | UGT | tgt | tq | Rthjc | ||
| А | В | мА | А | А | В/мкс | А/мкс | В | мА | мА | В | мкс | мкс | °С/Вт | °С | |
| ТЧ100-3 | 100 | 300 | 40 | 2800 | 900 | 50…500 | 100; 200 | 2,0 | 250 | 900 | 2,5 | 5 | 20; 30 | 0,18 | -60…+110 |
| ТЧ100-4 | 100 | 400 | 40 | 2800 | 900 | 50…500 | 100; 200 | 2,0 | 250 | 900 | 2,5 | 5 | 20; 30 | 0,18 | -60…+110 |
| ТЧ100-5 | 100 | 500 | 40 | 2800 | 900 | 50…500 | 100; 200 | 2,0 | 250 | 900 | 2,5 | 5 | 20; 30 | 0,18 | -60…+110 |
| ТЧ100-6 | 100 | 600 | 40 | 2800 | 900 | 50…500 | 100; 200 | 2,0 | 250 | 900 | 2,5 | 5 | 20; 30 | 0,18 | -60…+110 |
| ТЧ100-7 | 100 | 700 | 40 | 2800 | 900 | 50…500 | 100; 200 | 2,0 | 250 | 900 | 2,5 | 5 | 20; 30 | 0,18 | -60…+110 |
| ТЧ100-8 | 100 | 800 | 40 | 2800 | 900 | 50…500 | 100 | 2,0 | 250 | 900 | 2,5 | 5 | 30 | 0,18 | -60…+110 |
| ТЧ100-9 | 100 | 900 | 40 | 2800 | 900 | 50…500 | 100 | 2,0 | 250 | 900 | 2,5 | 5 | 30 | 0,18 | -60…+110 |
| ТЧ100-10 | 100 | 1000 | 40 | 2800 | 900 | 50…500 | 100 | 2,0 | 250 | 900 | 2,5 | 5 | 30 | 0,18 | -60…+110 |
| ТЧ100-11 | 100 | 1100 | 40 | 2800 | 900 | 50…500 | 100 | 2,0 | 250 | 900 | 2,5 | 5 | 30 | 0,18 | -60…+110 |
| ТЧ100-12 | 100 | 1200 | 40 | 2800 | 900 | 50…500 | 100 | 2,0 | 250 | 900 | 2,5 | 5 | 30 | 0,18 | -60…+110 |
Условные обозначения электрических параметров высокочастотных тиристоров:
• IT - Постоянный ток в открытом состоянии.
• ITAV - Средний ток в открытом состоянии.
• UDRM - Повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Повторяющееся импульсное обратное напряжение.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• ITSM - Ударный ток в открытом состоянии.
• ITRM - Повторяющийся импульсный ток в открытом состоянии.
• (duD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• IH - Ток удержания тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• tgt - Время включения тиристора.
• tq - Время выключения тиристора.
• Rthjc - Тепловое сопротивление переход-корпус тиристора.
• Tj - Температура перехода тиристора.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Максимальна імпульсна напруга в закритому стані | 1000 В |
| Максимальний зворотний струм | 80 А |
| Матеріал корпусу | Метал |
| Охолодження | Примусове |
| Спосіб монтажу | Різьбовий |
| Тип тиристора | Діак |
| Користувацькі характеристики | |
| RMS on-current state | 80А |
| VDRM repetitive peak off-state voltage: | 1200В |
| Технічна інформація: | завантажити PDF файл |
- Ціна: 297,70 ₴
