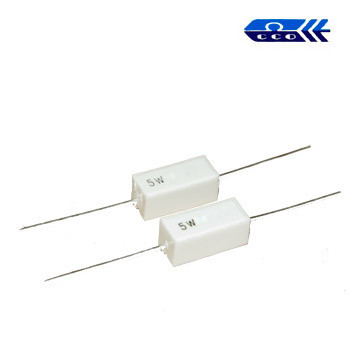

47 om (5W) ± 5% резистор вивідний цементний

47 Om (SQP 5W) ± 5% резистор вихідний цементний

Резистори серії SQP застосовуються в промисловій електроніці, у схемах блоків живлення й підсилювачах, під час вимірювань як випробовальне навантаження, а також як нагрівальні елементи (зокрема в відеокамерах зовнішнього відеоспостереження). Резистори SQP мають підвищену жаро- та вогнестійкість.

22,0x9,5x9,5

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ.

• Тестовний параметр Умови зміни
• параметров
• Міцність виводів Сила витягування 4.5 кг може витримати
• Здатність паяння виводів 230 °C упродовж 3 секунд зануренням не менш ніж 3⁄4 площі
• Термостійкість 350 °C упродовж 3.5 секунд ± (2% + 0.05ом)
• Міцність корпусу резистора 10 кг упродовж 10 хвилин може витримати
• Діелектрична міцність 1000 В упродовж 1 хвилини ± (0.5% + 0.05ом)
• Опір ізоляції D.C 500 В 1000Mом
• Характеристика номінального навантаження Номінальна напруга — 30 хвилин ± 2%
• Короткий перевантаження 2.5 х RCWV упродовж 5 секунд
• (RCWV: Номінальна безперервна робоча напруга). ± (2% + 0.05ом)
• Температурний коефіцієнт гумка -30°С/+155 °C ± (50 – 800) ppm/˚С
• Водонепроникний експлуатаційний ресурс За 40 °C, 95% RH і номінальної потужності: 1,5 години увімкнений; 0,5 години вимкнено — упродовж 1000 годин. ± (5% + 0.05ом)
• Напрацювання на відмову при 70°С і номінальній потужності: 1,5 години увімкнений; 0,5 години вимкнено — упродовж 1000 годин. ± (5% + 0.05ом)
• Температурне циклічне повторення -30 °C/+85 °C упродовж 5 циклів ± (1% + 0.05ом)
