4700mkf — 10v (Нізький імпеданс) Samwha WL 16*25 105 °C
18,10 ₴
Мінімальна сума замовлення на сайті — 50 грн
- Під замовлення
- Код: 02294
Відправка з 27 травня 2024
+380 (97) 608-12-04
Kyivstar- +380 (95) 754-01-01Vodafone
- +380 (94) 925-37-07Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

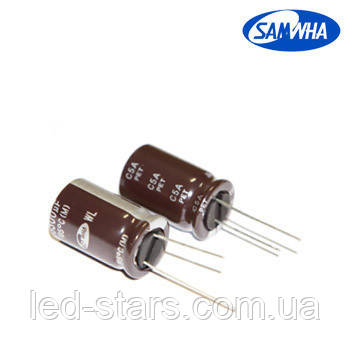

4700mkf — 10v (низький імпеданс) Samwha (WL 16*25), 105 °C Зображення слугують тільки для ознайомлення См. специфікації продукту Максимальна робоча температура: 105 °C Виробник: Samwha Серія: WL Тип: Конденсатор електролітичний низький імпеданс · термін служби більше, ніж у стандартних конденсаторів; · максимальний імпеданс задається на частоті 100 кГц і залишається незмінним у діапазоні температур +20...-10 °C; · пульсувальний струм визначається на частоті 100 кГц; · підвищена температурна стабільність (температурний коефіцієнт імпедансу). Конденсатори з низьким ESR одного й того ж номіналу можуть монтуватися в корпуси різних розмірів. Для кращого розуміння того, що ж являють собою конденсатори з низьким ESR і які їхні характеристики, потрібно спочатку зрозуміти, що ж означає низьке ESR і як воно впливає на робочі характеристики схеми. Еквівалентна схема конденсатора містить чотири основні елементи, причому значення трьох — імпедансу конденсатора (Z), еквівалентного послідовного опору (ESR), еквівалентної послідовній індуктивності (ESL) — залежать від частоти. Значення Rp залежить від постійного струму. Розглянемо лише залежні від частоти характеристики конденсатора — ESL, ESR і Z. ESL — сума індуктивностей усіх індуктивних елементів конденсатора. ESL = 2PIЧfЧL, де f — робоча частота та L — індуктивність. ESR, подібно до ESL, — сума всіх резистивних елементів конденсатора. ESR = DF/(2PIЧfЧC)ЧХс, де DF — коефіцієнт розсіювання, f — частота, С — місткість і Хс — місткісний опір,... Z — імпеданс конденсатора. Z = Ц(ESR)2 + (ESL – Xc)2. Термін експлуатації конденсатора залежно від температури Температура час роботи за 24 год експлуатації за 8 год експлуатації за 50 °C 60,000 годин 7 років 20 років за 30 °C 200,000 годин 30 років 65 років Samwha пропонує алюмінієві електролітичні низькоімпедансні конденсатори з низьким ESR на робочу температуру до 105 °C серій WL термін експлуатації яких досягає 5 тис. год за температури 105 °C.
Характеристики
Основні | |
---|---|
Мінімальний допуск емкості | 5 % |
Мінімальна робоча температура | -25 град. |
Тип діелектрика | Електроліт |
Тип конденсатора | Низьковольтний |
Максимальний допуск емкості | 20 % |
Виробник | Samwha |
Діаметр | 16 мм |
Висота | 25 мм |
Максимальна робоча температура | 105 град. |
Тип корпусу | Металофольгірований |
Номінальна робоча напруга | 10 В |
Ємність конденсатору | 4700 мкФ |
Тип ємності | Постійна |
Користувацькі характеристики | |
Інтервал робочих температур: | -25°C ~+105°C |
Термін служби | 5000 років |
Термін служби (годину) при +105°C | 5000 |
Тангенс кута втрат: | 0,25 max. при 120Hz, +20°C |
Допустиме відхилення ємності: | ±20% при 120 hz, +20°C |
Технічний опис: | завантажити PDF в специфікації |
