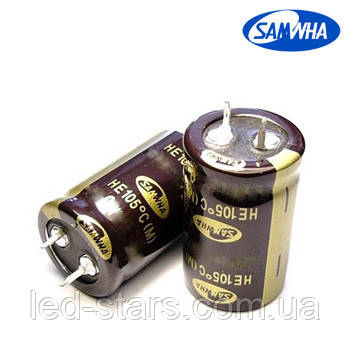

680mkf - 250v HE 25*45 SAMWHA, 105°C
131 ₴
- В наявності
- Код: 02368
+380 (97) 608-12-04
Kyivstar- +380 (95) 754-01-01Vodafone
- +380 (94) 925-37-07Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
680 mkf — 250v HE 25*45 SAMWHA, 105 °C Зображення слугують тільки для ознайомлення См. специфікації продукту Серія HE — алюмінієві електролітичні конденсатори з жорсткими виведеннями, 105 °C Серія HE — це електролітичні конденсатори загального застосування з жорсткими виведеннями, 105 °C. Виробник SAMWHA. - широкий діапазон робочої температури -40 (-25) ~ + 105 °C — додані вироби заввишки 20 мм, з низьким профілем (діапазон напруги 160~500 V) Конденсатори серія HE Температурний діапазон WV≤ 400: -40~+105oC, WV =450: -25~+105oC Струм витоку (макс.) I = 3 °CV (μA) (після 5 хвилин) Допустиме відхилення місткості ±20% за 120 Гц, 20 °C Діелектричні втрати (tanult) за 120 Гц, 20 °C (макс) Під час ємності > 1000 мкФ: tan gran збільшується на 0,01 на кожні 1000 мкФ WV 6.3, 10 16 25, 35 50, 63 80, 100 1660~4 450 Tan trat 0.50 0.40 0.35 0.25 0.20 0.15 0.20 Зміна параметрів після 2000 год роботи за номінальної напруги та 105 °C Строк витоку початкове значення, або менша зміна місткості в межах +-20% від початкового значення Tan ≤ менш ніж 200% від початкового значення Термін експлуатації конденсатора залежно від температури Температура час роботи за 24 год експлуатації за 8 год експлуатації за 50 °C 60,000 годин 7 років 20 років за 30 °C 200,000 годин 30 років 86 років Габаритні розміри та максимальний струм пульсації μф/мВ 16 25 35 50 4700 22x25 1.73 22x35 2.14 25.4x25 2.09 22x45 2.81 25.4x40 2.93 30x30 2.87 10 000 22x30 2.48 25.4x25 2.56 22x40 2.77 25.4x35 2.88 25.4x45 3.43 30x35 3.38 30x50 4.42 35x40 4.37 15 000 22x40 3.17 25.4x35 3.29 30x30 3.38 25.4x45 3.62 30x35 3.57 35x30 3.65 30x45 4.19 35x35 4.12 35x50 5.24 40x40 5.13 22 000 25.4x45 4.03 30x35 3.98 30x45 4.36 35x35 4.28 35x45 4.95 40x40 5.04 40x50 5.98 33 000 30x45 4.79 35x35 4.71 time розмір корпусу D x L (mm) mem) tanok пульсації (A rms) за 105 °C, 120 Гц (реальні зміни) струму пульсації см. таблиці нижче) μф/мВ 63 80 100 1500 22x30 1.50 25.4x25 1.44 22x35 1.98 25.4x30 2.05 22x45 2.18 25.4x40 2.28 30x30 2.23 2200 22x35 1.86 25.4x30 1.92 22x45 2.51 25.4x35 2.4x35 30x30 2.53) 25.4x40 2.53 30x30 2.48 25.4x50 3.33 30x40 3.30 35x30 3.23 30x50 3.59 35x40 3.55 4700 25.4x40 3.20 30x40 3.17 35x30 3.10 30x50 4.10 35x40 4.06 35x50 4.40 40x40 4.31 6800 30x50 3.92 35x40 3.88 35x50 4.90 40x40 4.80 40x50 5.18 10000 35x50 4.74 40x40 4.64 μф\ мВ 160 200 250 150 22x20 0.63 22x25 0.68 25.4x20 0.69 220 22x20 0.76 22x25 0.82 25.4x20 0.84 22x30 0.88 25.4x25 0.90 30x20 0.92 330 22x25 1.01 25.4x25 1.10 30x20 1.13 22x30 1.07 25.4x25 1.11 30x20 1.13 22x40 1.20 25.4x30 1.18 30x25 1.21 35x20 1.23 470 22x35 1.36 25.4x25 1.32 30x25 1.44 35x20 1.47 22x40 1.43 25.4x35 1.40 30x25 1.44 35x25 1.56 22x50 1.56 25.4x40 1.56 30x30 1.53 35x25 1.56 1000 25.4x45 2.38 30x35 2.35 35x30 2.41 30x45 2.57 35x35 2.53 35x45 2.76 40x40 2.81 1500 35x40 3.00 40x40 3.19 35x45 3.13 40x50 3.44 40x60 3.68 μф\ мВ 350 400 450 68 22x20 0.41 22x25 0.44 25.4x20 0.45 22x30 0.34 25.4x25 0.35 30x20 0.36 82 22x25 0.48 25.4x20 0.49 22x30 0.51 25.4x25 0.53 30x20 0.54 22x35 0.40 25.4x30 0.41 30x20 0.40 100 22x25 0.53 25.4x25 0.59 30x20 0.60 22x35 0.60 25.4x30 0.62 30x20 0.60 22x40 0.47 25.4x30 0.46 30x25 0.47 35x20 0.48 120 22x30 0.62 25.4x25 0.64 30x20 0.65 22x40 0.69 25.4x30 0.68 30x25 0.70 35x20 0.71 22x45 0.53 25.4x35 0.53 30x30 0.55 35x25 0.56 150 22x40 0.78 25.4x30 0.76 30x25 0.78 35x20 0.80 22x45 0.81 25.4x35 0.81 30x30 0.83 35x20 0.80 22x50 0.62 25.4x40 0.62 30x30 0.61 35x25 0.62 180 22x45 0.89 25.4x35 0.88 30x30 0.91 35x20 0.87 22x50 0.93 25.4x40 0.93 30x30 0.91 35x25 0.93 25.4x45 0.71 30x35 0.70 35x30 0.78 220 22x50 1.03 25.4x40 1.03 30x30 1.00 35x25 1.03 25.4x45 1.07 30x35 1.06 35x30 1.08 25.4x50 0.82 30x40 0.82 35x30 0.80 330 30x40 1.36 35x35 1.40 30x45 1.42 35x35 1.40 30x50 1.09 35x40 1.08 470 35x45 1.82 35x45 1.82 40x40 1.85 35x50 1.39 40x40 1.36 560 35x50 2.06 40x40 2.02 35x50 2.06 40x50 2.18 40x50 1.61 680 40x50 2.40 40x60 2.57 Збільшення максимально допустимого струму пульсації залежно від температури Збільшення максимально допустимого струму пульсації залежно від частоти температура ОС 40 60 70 85 105 за 315 В ~ 50 Гц 120 Гц 300 Гц 1 кГц 10 кГц~ множник 2.4 2.35 2.17 1.67 1.0 множник 0.88 1 1.15 1.20 1.40 1.40
Характеристики
Основні | |
---|---|
Мінімальний допуск емкості | 5 % |
Мінімальна робоча температура | -20 град. |
Тип діелектрика | Електроліт |
Тип конденсатора | Високовольтний |
Висота | 45 мм |
Виробник | Samwha |
Діаметр | 25 мм |
Максимальна робоча температура | 105 град. |
Тип корпусу | Металофольгірований |
Номінальна робоча напруга | 250 В |
Ємність конденсатору | 680 мкФ |
Тип ємності | Постійна |
Користувацькі характеристики | |
Технічний опис: | завантажити PDF в специфікації |
Інформація для замовлення
- Ціна: 131 ₴
