КУ203Ж (10А 100В) тиристори тріодні, незапірні p-n-p-n

КУ203Ж

Тиристори кремнієві КУ203Ж,
Призначені для застосування як перемикаючі елементи середньої потужності.
Використовуються у схемах автоматики електронної апаратури загального призначення.
Випускаються у металостеклянному корпусі з гнучкими висновками.
Маркуються цифро-літерним кодом на корпусі тиристора.

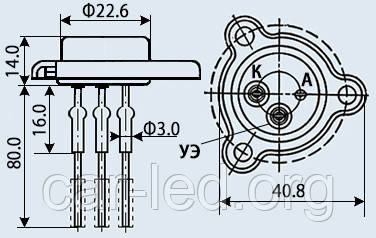

Тип корпусу КТЮ-3-18.
Маса тиристора трохи більше 35,0 р., з фланцем трохи більше 41,5 р.
Вид кліматичного виконання: «УХЛ».
Технічні умови: - приймання «1» - АА0.336.061ТУ.
Основні технічні параметри тиристора КУ203Ж:
• імпульсна напруга, Що Повторюється: 50 В;
• імпульсна напруга, Що Повторюється, в закритому стані: 50 В;
• Максимальний імпульсний струм, що повторюється, у відкритому стані: 100 А;
• Середній імпульсний струм у відкритому стані: 5 А;
• Імпульсна напруга у відкритому стані: не більше 2 В;
• Постійна напруга управління, що не відмикає: не менше 0,1 В;
• Постійний струм у закритому стані: не більше 10 мА;
• Постійний зворотний струм: трохи більше 10 мА;
• Постійний струм управління, що відмикає: не більше 450 мА;
• Постійна напруга управління, що відмикає: не більше 2,5 В;
• Імпульсна напруга управління, що відпирає: 10 В;
• Швидкість наростання напруги у закритому стані: не більше 20 В/мкс;
• Час увімкнення: не більше 3 мкс;
• Час вимкнення: не більше 7 мкс;
• Робочий інтервал температури навколишнього середовища: -60...+125 °С.
Розшифровка маркування тиристора, що незапирається: КУ203Ж
К - літера, що означає вихідний матеріал, з якого виготовлений тиристор та його категорію якості, де К - кремнієвий тиристор категорії якості «ОТК»; У - літера, що визначає підклас чи групу: У - тріодні тиристори; 2 - цифра, що вказує на тип і експлуатаційні характеристики: 2 - тиристор, що не замикається, з максимально допустимим значенням середнього струму у відкритому стані від 0,3 до 10 А або максимально допустимим значенням імпульсного струму у відкритому стані від 15 до 100 А; 03 – число, що означає порядковий номер розробки; Д – літера, що визначає класифікацію залежно від експлуатаційних параметрів тиристора.
