ПЕРЕМІКАЧ НІЗЬКОЧАСНИКІВ МПН-1 (демонтаж)



ОКП 631510 0000

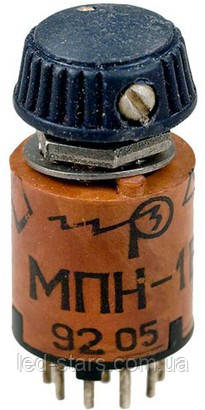

Фотография. ПЕРЕКЛЮЧАТЕЛЬ НИЗКОЧАСТОТНЫЙ МПН–1

МПН-1 — малогабаритний низькочастотний перемикач призначений для комутації електричних ланцюгів постійного та змінного струму в друкованому та об'ємному монтажі.
Вид кліматичного виконання — УХЛ і В.
Перемикач МПН — 1 виготовляється за технічними умовами ОЮЗ.602.067ТУ.
Перемикач МПН виготовляється у двох виробленнях:
— 10 положень, з круговим обертанням ротора;
— 10 положень, з обертанням до упору в крайніх положеннях.
Умовне позначення:
Перемікач МПН – 1 - 1 В ОЮЗ.602.067ТУ:
М — малогабаритний;
П – переключатель;
Н – низькочастотний;
1 — перша цифра, порядковий номер розробки;
1 — друга цифра, кругове обертання ротора;
В — всекліматичне вироблення, кліматичне вироблення УХЛ на перемикач не наноситься.
Перемикач виготовляється з ручкою й без ручки, з кріпильними деталями й без них.
Під час замовлення до умовного позначення необхідно додати "без ручки" або "без кріплення".



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Маса перемикача, г, не більш ніж: 8,5
Опір електричного контакту перемикача має бути Ом, не більш ніж: 0,015
Опір ізоляції перемикача між будь-якими сусідніми контактами, будь-яким контактом і металевими деталями кріплення, МОм, не менш ніж: 1000
Електрична ізоляція між будь-якими сусідніми контактами перемикача, будь-яким контактом і металевими деталями кріплення, має витримувати випробувальну напругу змінного струму частотою 50 Гц (ефективне значення), В, не менш: 500
Перемикачі за конструкцією не герметичні.
Момент перемикання, потрібний для повороту приводного елемента з одного положення в інше в напрямку як за годинниковою стрілкою, так і проти, Н·м: 0,02 ― 0,12
Перемикачі не мають мати резонансних частот у діапазоні до 100 Гц.


УСЛОВІЯ ЕКСПЛУАТАЦІЇ

Температура довкілля, 0С: от ― 60 до + 100
Відносна вологість повітря за температури 25 0З і за температури 350С (для МПН — 1 В), %, не більш ніж 98
Атмосферний тиск, Па: 0,0067*105 ― 2,97*105
Синусоїдальна вібрація з амплітудою прискорення 20 g, Гц: 1 ― 3000
Ударна міцність:
одиничні удари — пікове ударне прискорення за тривалості дії 0,1-1 мс, g:
багаторазові удари — пікове ударне прискорення за тривалості дії 1-3 мс, g:

1000
150
Лінійне прискорення, g: 200
Мінімальна напрацювання перемикача, годинника: 5000
Мінімальний термін зберігання становить 20 років.

Режими комутації
Режими комутації Число комутаційних циклів
Род тока Тип навантаження Напруга, В Ток, А у нормальних кліматичних умовах за підвищеної температури +1000З за зниженого атмосферного тиску 666 Па
не менш ніж не більш ніж не менш ніж не більш ніж
пост. акт. 1,5 30 0,005 0,5 7500 3750 2500
перем.

Габаритні розміри
Габаритные  размеры МПН–1

Установлювальні розміри
Розмітка плати
Установочные  размеры. Разметка платы МПН–1
Разметка панели
Установочные  размеры. Разметка  панели МПН–1

Принципова електрична схема
 Принципиальная электрическая схема МПН–1

Характеристики
Основні
Колір кнопкиБілий
Матеріал контактуМідь
ВиробникТому.М
Користувальницькі характеристики
Колір корпусуБлакитний
Ступінь захисту IP20
обмін/повернення товару:протягом 14 днів
Покриття контактуНікель
