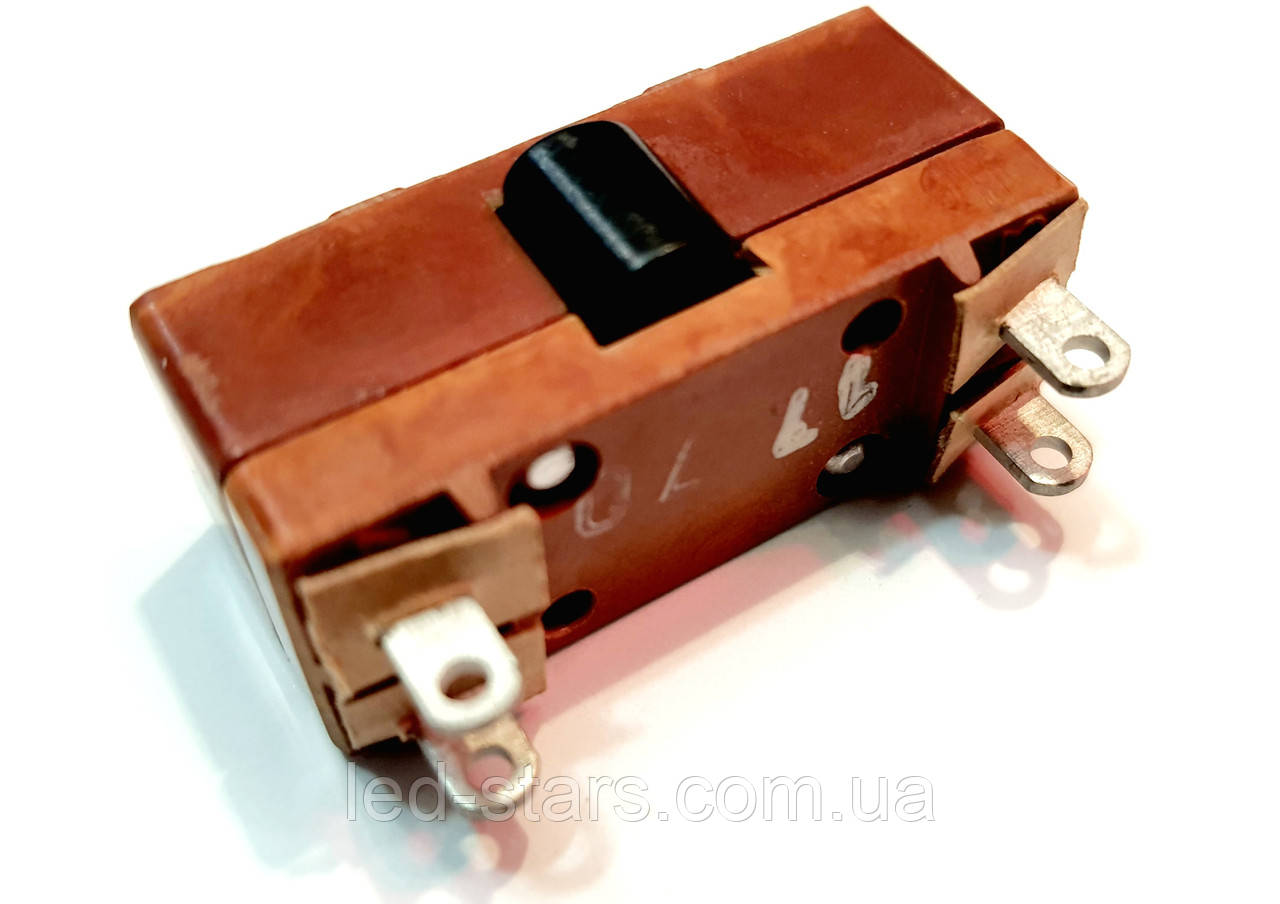

Д701 Мікровимикачі
Д701 миттєвої дії на два напрямки з подвійним розривом ланцюга без фіксації.
Призначені для комутації електричних кіл постійного струму в системах керування та сигналізації. Використовуються для роботи як вимикачі в авіаційній техніці у складі бортового радіотехнічного обладнання.
Конструкція контактних висновків забезпечує приєднання монтажних проводів за допомогою паяння.
Мікровимикачі випускаються в загальнокліматичному виконанні «Про» за ГОСТ 15150-69.
Гарантійний термін зберігання мікровимикачів Д701 – 8 років з дня приймання представником замовника.
Технічні умови: 7Ш0.360.006ТУ.
Розшифровка умовного позначення: Д701
Д – мікровимикач;
701 – умовне позначення електричних характеристик.
Основні технічні та експлуатаційні характеристики мікровимикача Д701:
● Параметри ланцюга постійного струму: - напруга, ……… 15 …30; - комутований струм при активному навантаженні, А ……… 0,2 ...10; - Комутований струм при індуктивному навантаженні, А ……… 0,2 …5;
● Падіння напруги на висновках, мВ, не більше ……… 260;
● Зносостійкість, число перемикань ……… 30000;
● Відносна вологість довкілля, % ……… до 98;
● Робоча температура довкілля, оС ……… -60 …+60;
● Загальний гарантійний термін, років ……… 8;
● Маса, г, не більше ……… 9.
