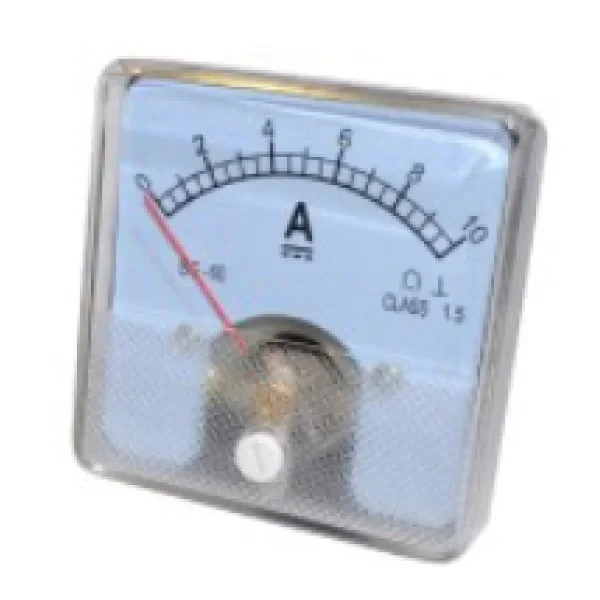

Амперметр SF50, DC 0-10А, з шунтом

Амперметр SF50 — це надійний вимірювальний прилад для вимірювання сили струму в діапазоні DC 0-10А.

Пристрій укомплектований шунтом, що забезпечує високу точність вимірювань у різних електричних ланцюгах.

Амперметр ідеально підходить для використання в електричних системах, лабораторіях, DIY-проєктах та інших технічних завданнях.

Міцний корпус і якісні компоненти гарантують довговічність, стабільну роботу та точні показники.

Це чудовий вибір для професіоналів і аматорів, які працюють з електротехнікою.

Амперметр SF50, DC 0-10А, з шунтом.

Амперметр SF-50 DC 0-10A — це аналоговий (стрілковий) вимірювальний прилад, призначений для вимірювання постійного струму в діапазоні від 0 до 10 Ампер.
Основні характеристики
 * Тип вимірювального приладу: Аналоговий (стрілковий).
 * Діапазон вимірювання струму: DC (постійний струм) від 0 до 10 А.
 * Клас точності:  1.5 . Це означає, що похибка вимірювання становить певний відсоток від кінцевого значення діапазону. Наприклад, для класу 1.5 і діапазону 10А максимальна абсолютна похибка складе 10А * 1.5\% = 0.15А.
 * Шунт: Для вимірювання струмів до 10А, амперметр SF-50 зазвичай постачається із зовнішнім шунтом або розрахований на його підключення.

Шунт — це прецизійний резистор, який підключається паралельно до вимірюваного ланцюга. Амперметр фактично вимірює падіння напруги на цьому шунті. Типове падіння напруги на шунті для таких амперметрів становить 75 мВ при максимальному струмі (у даному випадку 10А).
 * Розміри: Типові габарити корпусу становлять близько 50x50x33 мм.
 * Спосіб встановлення: Щитовий (вбудований), призначений для монтажу в панель.
 * Робоча температура: Зазвичай від -10°C до +60°C.
 * Матеріал корпусу: Пластик.
 * Колір шкали/корпусу: Залежить від виробника, але зазвичай біла шкала з чорними поділками.

Принцип роботи
Амперметр SF-50 працює на основі магнітоелектричної системи. Коли струм проходить через обмотку в магнітному полі, виникає обертальний момент, який відхиляє стрілку.

Величина відхилення стрілки пропорційна силі струму.
Підключення
Для вимірювання струму амперметр підключається послідовно в розрив електричного ланцюга. Якщо використовується зовнішній шунт, то шунт підключається в розрив ланцюга, а амперметр підключається паралельно до шунта. Важливо дотримуватися полярності при підключенні амперметра постійного струму.
Застосування
Амперметри SF-50 DC 0-10A широко використовуються в різних сферах, зокрема:
 * Електроніка та електротехніка
 * Промислові панелі керування
 * Лабораторне обладнання
 * Автомобільна промисловість (для контролю струму зарядки акумулятора, споживання струму тощо)
 * Системи постійного струму
