КР1533ЛН1 (аналог SN74LS04) Шість незалежних логічних елементів НЕ

КР1533ЛН1

Мікросхема КР1533ЛН1 є шестикратним логічним елементом НЕ (інвертором) з виходами типу ТТЛШ (TTL з діодами Шотткі).

Вона відноситься до серії 1533, яка є енергоефективною версією серії 155 (стандартна ТТЛ).

Аналоги

Основний зарубіжний аналог КР1533ЛН1 - це SN74ALS04 (або SN74ALS04AN, SN74ALS04BN), виробництва Texas Instruments та інших компаній.

Також можуть зустрічатися наступні аналоги:

 * До1533ЛН1

 * КФ1533ЛН1

 * ЕКА1533ЛН1

 * ЕКФ1533ЛН1

Характеристики мікросхеми КР1533ЛН1

 * Функція: Шість незалежних логічних елементів НЕ.

 * Логіка: ТТЛШ (Transistor-Transistor Logic with Schottky diodes), що забезпечує високу швидкість перемикання при відносно низькому енергоспоживанні.

 * Напруга живлення (Vcc): +5 В \pm 10%.

 * Діапазон робочих температур: -10°C до +70°C.

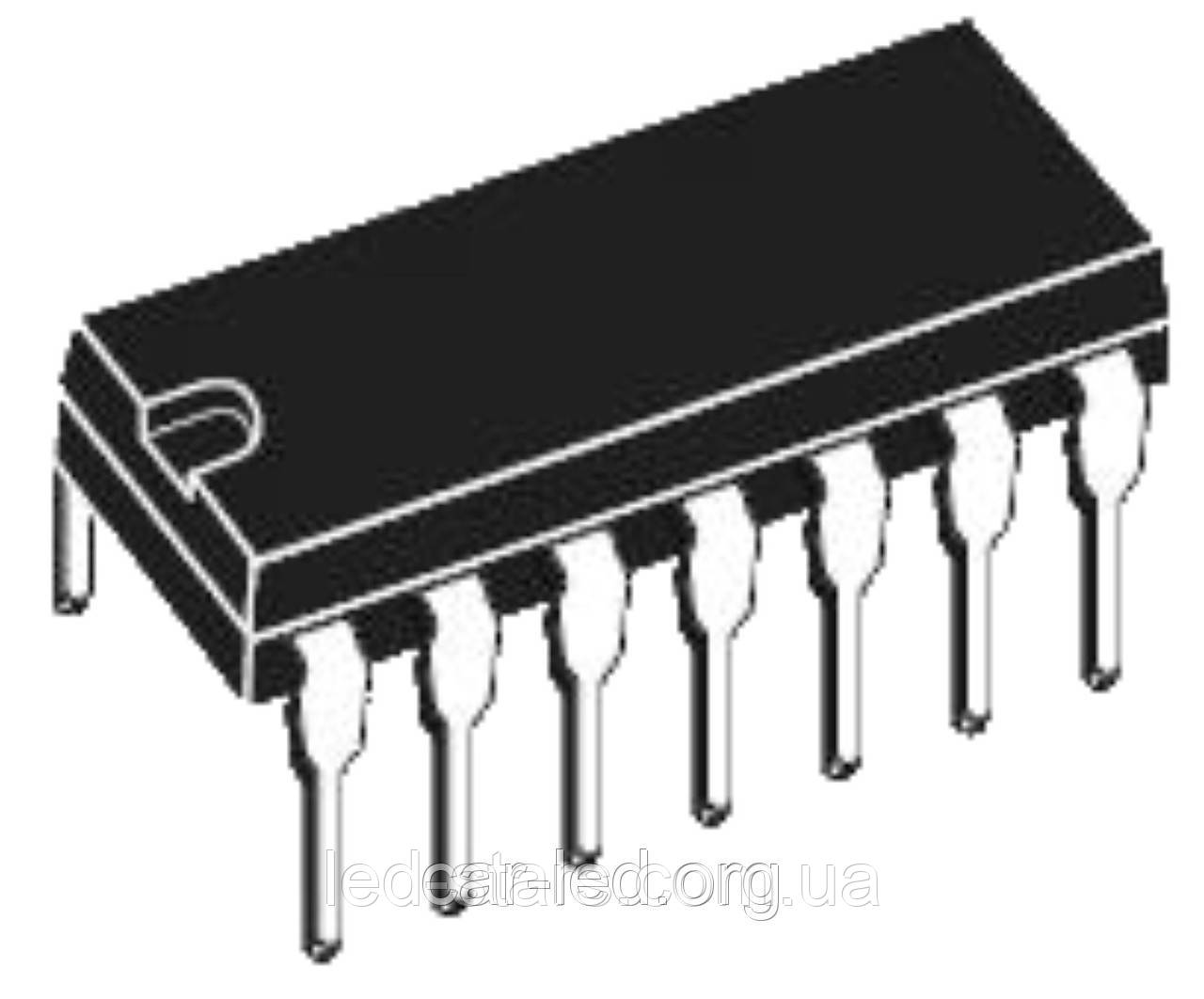

 * Корпус: DIP-14 (пластмасовий 14-вивідний корпус для монтажу в отвори друкованої плати, типу 2102Ю.14-В).

 * Вміст елементів: Містить 114 інтегральних елементів.

 * Сумісність: За вхідними та вихідними рівнями сигналів сумісна з іншими мікросхемами стандартної ТТЛ логіки.

Типові електричні параметри:

 * Вхідний струм лог. "0" (IIL): не більше -0.1 мА

 * Вхідний струм лог. "1" (IIH): не більше 20 мкА

 * Вихідний струм лог. "0" (IOL): не менше 4 мА (до 8 мА)

 * Вихідний струм лог. "1" (IOH): не менше -0.4 мА

 * Вихідна напруга лог. "0" (VOL): не більше 0.4 В (типове 0.2 В)

 * Вихідна напруга лог. "1" (VOH): не менше 2.5 В (типове 3.5 В)

 * Типова затримка поширення сигналу (tpd): 8-11 нс.

 * Струм споживання (ICC):

   * При високому рівні на виході (ICCH): типово 1.1 мА

   * При низькому рівні на виході (ICCL): типово 4.2 мА

Призначення виводів (для DIP-14):

 * Входи: 1, 3, 5, 9, 11, 13

 * Виходи: 2, 4, 6, 8, 10, 12

 * Загальний (GND): 7

 * Напруга живлення (Vcc): 14

Мікросхема КР1533ЛН1 широко використовувалася в різній радіоелектронній апаратурі загального призначення.
