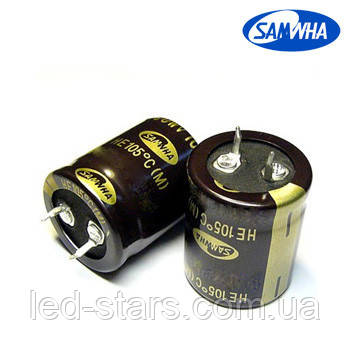

330mkf - 250v HE 25*30 SAMWHA, 105°C

330mkf — 250v HE 25*30 SAMWHA, 105 °C Серія HE — алюмінієві електролітичні конденсатори з жорсткими виведеннями, 105 °C Серія HE — електролітичні конденсатори загального застосування з жорсткими виведеннями, 105 °C. Виробник SAMWHA. - широкий діапазон робочої температури —40 (-25) ~ + 105 °C — входять вироби заввишки 20 мм, з низьким профілем (діапазон напруги 160~500 V) Конденсатори серія HE Температурний діапазон WV≤ 400: -40~+105oC, WV =450: -25~+105oC Ток витоку (макс.) I = 3 °CV (μA) (після 5 хвилин) Допустиме відхилення місткості ±20% за 120 Гц, 20 °C Діелектричні втрати (tanult) за 120 Гц, 20 °C (макс) Під час ємності > 1000 мкФ: tan gran збільшується на 0,01 на кожні 1000 мкФ WV 6.3, 10 16 25, 35 50, 63 80, 100 1660~4 450 Tan trat 0.50 0.40 0.35 0.25 0.20 0.15 0.20 Зміна параметрів після 2000 год роботи за номінальної напруги та 105 °C Строк витоку початкове значення, або менша зміна ємності в межах +-20% від початкового значення Tan ru менш ніж 200% від початкового значення Термін експлуатації конденсатора залежно від температури Температура час роботи за 24 год експлуатації за 8 год експлуатації за 50 °C 60,000 годин 7 років 20 років за 30 °C 200,000 годин 30 років 86 років Габаритні розміри та максимальний струм пульсації μф/мВ 16 25 35 50 4700 22x25 1.73 22x35 2.14 25.4x25 2.09 22x45 2.81 25.4x40 2.93 30x30 2.87 10 000 22x30 2.48 25.4x25 2.56 22x40 2.77 25.4x35 2.88 25.4x45 3.43 30x35 3.38 30x50 4.42 35x40 4.37 15 000 22x40 3.17 25.4x35 3.29 30x30 3.38 25.4x45 3.62 30x35 3.57 35x30 3.65 30x45 4.19 35x35 4.12 35x50 5.24 40x40 5.13 22 000 25.4x45 4.03 30x35 3.98 30x45 4.36 35x35 4.28 35x45 4.95 40x40 5.04 40x50 5.98 33 000 30x45 4.79 35x35 4.71 time розмір корпусу D x L (mm) mem) tanok пульсації (A rms), 120 Гц (реальні зміни) струму пульсації см. таблиці нижче) μф/мВ 63 80 100 1500 22x30 1.50 25.4x25 1.24 22x35 1.98 25.4x30 2.05 22x45 2.18 25.4x40 2.28 30x30 2.23 2200 22x35 1.86 25.4x30 1.92 22x45 2.51 25.4x35 2.4x35 30x30 2.53) 25.4x40 2.53 30x30 2.48 25.4x50 3.33 30x40 3.30 35x30 3.23 30x50 3.59 35x40 3.55 4700 25.4x40 3.20 30x40 3.17 35x30 3.10 30x50 4.10 35x40 4.06 35x50 4.40 40x40 4.31 6800 30x50 3.92 35x40 3.88 35x50 4.90 40x40 4.80 40x50 5.18 10000 35x50 4.74 40x40 4.64 μф\ мВ 160 200 250 150 22x20 0.63 22x25 0.68 25.4x20 0.69 220 22x20 0.76 22x25 0.82 25.4x20 0.84 22x30 0.88 25.4x25 0.90 30x20 0.92 330 22x25 1.01 25.4x25 1.10 30x20 1.13 22x30 1.07 25.4x25 1.11 30x20 1.13 22x40 1.20 25.4x30 1.18 30x25 1.21 35x20 1.23 470 22x35 1.36 25.4x25 1.32 30x25 1.44 35x20 1.47 22x40 1.43 25.4x35 1.40 30x25 1.44 35x25 1.56 22x50 1.56 25.4x40 1.56 30x30 1.53 35x25 1.56 1000 25.4x45 2.38 30x35 2.35 35x30 2.41 30x45 2.57 35x35 2.53 35x45 2.76 40x40 2.81 1500 35x40 3.00 40x40 3.19 35x45 3.13 40x50 3.44 40x60 3.68 μф\ мВ 350 400 450 68 22x20 0.41 22x25 0.44 25.4x20 0.45 22x30 0.34 25.4x25 0.35 30x20 0.36 82 22x25 0.48 25.4x20 0.49 22x30 0.51 25.4x25 0.53 30x20 0.54 22x35 0.40 25.4x30 0.41 30x20 0.40 100 22x25 0.53 25.4x25 0.59 30x20 0.60 22x35 0.60 25.4x30 0.62 30x20 0.60 22x40 0.47 25.4x30 0.46 30x25 0.47 35x20 0.48 120 22x30 0.62 25.4x25 0.64 30x20 0.65 22x40 0.69 25.4x30 0.68 30x25 0.70 35x20 0.71 22x45 0.53 25.4x35 0.53 30x30 0.55 35x25 0.56 150 22x40 0.78 25.4x30 0.76 30x25 0.78 35x20 0.80 22x45 0.81 25.4x35 0.81 30x30 0.83 35x20 0.80 22x50 0.62 25.4x40 0.62 30x30 0.61 35x25 0.62 180 22x45 0.89 25.4x35 0.88 30x30 0.91 35x20 0.87 22x50 0.93 25.4x40 0.93 30x30 0.91 35x25 0.93 25.4x45 0.71 30x35 0.70 35x30 0.78 220 22x50 1.03 25.4x40 1.03 30x30 1.00 35x25 1.03 25.4x45 1.07 30x35 1.06 35x30 1.08 25.4x50 0.82 30x40 0.82 35x30 0.80 330 30x40 1.36 35x35 1.40 30x45 1.42 35x35 1.40 30x50 1.09 35x40 1.08 470 35x45 1.82 35x45 1.82 40x40 1.85 35x50 1.39 40x40 1.36 560 35x50 2.06 40x40 2.02 35x50 2.06 40x50 2.18 40x50 1.61 680 40x50 2.40 40x60 2.57 Збільшення максимально допустимого струму пульсації залежно від температури Збільшення максимально допустимого струму пульсації залежно від частоти температура ОС 40 60 70 85 105 за 315 В ~ 50 Гц 120 Гц 300 Гц 1 кГц 10 кГц~ множник 2.4 2.35 2.17 1.67 1.0 множник 0.88 1 1.15 1.20 1.40 1.40
