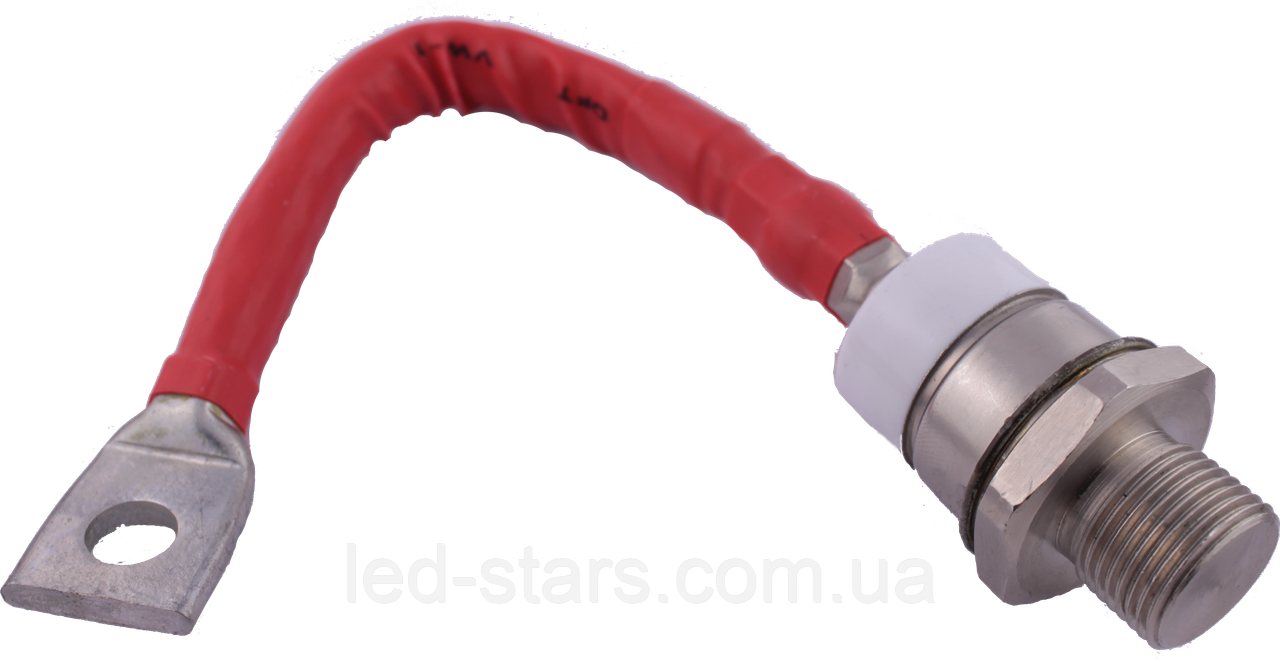

Д161-200-12 силовий діод (прямий) низькочастотний кремнієвий дифузійний (160A 1200V)

Д161-200-12 силовий діод (прямий) кремнієвий дифузійний (160A 1200V) Діод Д161-200-12 призначений для роботи в ланцюгах статичних перетворювачів електроенергії постійного та змінного струмів на частотах до 2 кГц. Герметичні металеві корпуси. Притискні внутрішні контактні з'єднання, що забезпечують високу стійкість до циклічних навантажень. Спосіб монтажу — в охолоджувач. Структура умовного позначення: Д-діод випрямлячий кремнієвий; 1 — порядковий номер модифікації конструкції; 6 — позначення діаметра корпусу діода; 1 — позначення конструктивного виконання корпусу діода; 200 — максимально допустимий середній струм у відкритому стані, А; 12 — клас за зворотною повторюваною напругою. Найменування 2Д161-200-10 Діод силовий Торгова марка Країна походження ТУ16-2006 ЙЕАЛ.432000.058 ТУ Краєвид приймання "1" Маса виробу, гр. 248 Дата випуску 2010 Транслітерація 2D161-200-10 Стане паковання самоупаковка Основні параметри Функціональний тип прилад штирового виконання Фактичне маркування Д161-200-10В2 Типорозмір корпусу SD6 Тип виведення гнучке Конструктивне виготовлення штирової Полярність пряма Метод монтажу В охолоджувач Рекомендовані охолодувачі О171, О371, ОМ101 Робочі положення будь-які габаритні розміри L*W*H 35х32х165 mm Технічні характеристики Робоча частота 2 kHz Максимальний час відновлення 20 μs Максимальний прямий (випрямлений за півпериод) струм 200 А Максимально допустимий прямий імпульсний струм 314 А Максимальний зворотний струм, Iобр 40000 μA За I ін. 200 А Максимальна постійна зворотна напруга 600 V Максимальна імпульсна зворотна напруга 1200 V Максимальна пряма напруга 1,35 V Умови експлуатації Інтервал робочих температур від -60 до +190 °C Кліматичне вироблення В2
