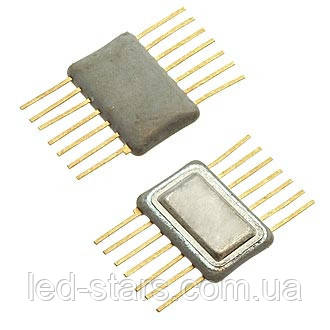

134ЛБ1А FP16 (Au) 4 логічні елементи 2І-НЕ/2ІЛi-НЕ.

134ИД6 FP16(Au) дешифратор 4х10. Містить 164 інтегральних елементів 134ЛБ1А Цифрова мікросхема серії ТТЛ. Мікросхеми 134ЛБ1А являють собою 4 логічні елементи 2І-НЕ/2ІЛ-НЕ. Містить 38 інтегральних елементів. Корпус типу 401.14-5, маса не більш ніж 0,35 г. Напруга живлення: 5 ± 10% В. Робоча температура: -60...+125 °C. Технічні умови: бК0.347.083-ТУ1. Загальні рекомендації щодо застосування 134ЛБ1А: Температура паяння (235 ±5)С, відстань від корпусу до місця паяння не менш ніж 1 мм, тривалість паяння не більш ніж 2 ±0,5 с. Для мікросхем, що підлягають автоматизованій збірці, температура паяння 265С, тривалість паяння не більш ніж 4 с. Мінімальна відстань від корпусу до місця вигину 1 ±0,5 мм. Кількість допустимих перепайок виводів під час проведення монтажних операцій не більш ніж 2. Допустиме значення статичного потенціалу 100 В. Для випадкових перешкодових сигналів, що перевищують амплітуде режими, зазначені в ТУ, і для випадків короткочасних порушень стабілізації живильних напруги допускається короткочасне (не більш ніж 5 мс) напруга живлення, рівне 7 В. Під'єднання напруги живлення на вихід мікросхеми допускається тільки від джерела живильної напруги цієї мікросхеми через еквівалентний опір, що забезпечує вихідні струми не більш зазначених у ТУ. Невикористовувані входи однієї комірки багатоеміттерного транзистора рекомендується об'єднувати з одним із використовуваних входів або під'єднувати до джерела живлення через резистор із опором 1 кОм ± 10%, водночас до одного резистору можна під'єднати до 20 вільних входів. Необхідно враховувати, що під час об'єднання невикористовуваних входів з одним із використовуваних навантажувальна здатність за високим рівнем визначається кількістю під'єднаних входів Невикористовувані входи можна також під'єднувати до виходів невикористовуваних вентилів, за цим виходи останніх треба під'єднувати до низького рівня або заземлювати. Для усунення збоїв у роботі мікросхем необхідно забезпечити тривалість фронтів вхідного сигналу не більш ніж 200 нс.
