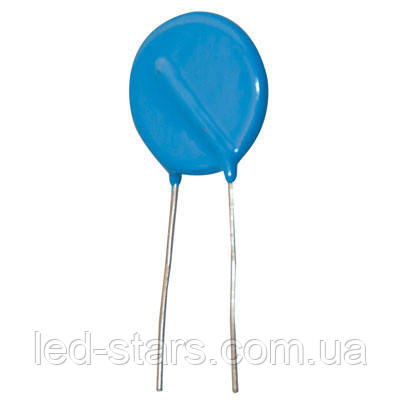

Варистор MYG 20K821 (10%)

18,10 ₴

Мінімальна сума замовлення на сайті — 50 грн

  • В наявності
  • Код: MYG 20K821
Варистор    MYG  20K821   (10%)
Варистор MYG 20K821 (10%) В наявності
18,10 ₴
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Варістор MYG 20K821 (10%) < 820 V > Основні характеристики варистору 820 В Допуск напруги варістора ±10% Максимальна робоча напруга AC 510 В Максимальна робоча напруга DC 670 В Максимальна напруга спрацьовування 1120 В Ток спрацьовування 100 Амінальна потужність 1 Вт Ємність (при 1 кГц) 530 пФ Спосіб монтажу PIN Корпус VAR-20 Робоча температура -40...85 °C Розмір 20 x 20 мм Примітка Варистор дисковий Виробник: KESTAR Тип: Варістор Варістор - нелінійний прилад, , який має симетричну вольт-амперну характеристику, аналогічну характеристикі стабілізрона. Серія оксидно-цинкових варісторів — це нелінійні резистори, що складаються переважно з оксиду цинку з додаванням оксидів інших металів. Вони мають симетричну високолінійну вольтамперну характеристику за унікально високої імпульсної стійкості. Оксидо-цинкові варистори є зараз практично єдиним швидкодійним засобом захисту складних і дорогих напівпровідникових напівпровідникових систем різного призначення. Унікальні властивості варісторів використовуються для створення низькочастотних фільтрів, необхідних для високошвидкісних ліній передавання даних; для захисту від імпульсних впливів напруги, для шумопоглинання (радіо/електропроменеві перешкоди) Властивості Широкий діапазон напруги Висока стійкість до струму перевантаження Швидка реакція на різке підвищення напруги (мкс) Симетричність вольтів-амперних характеристик Оптимальна вольт-амперна характеристика Надійність, підтверджена міжнародними стандартами Застосування Побутова електроніка (телевізори, мікрохвильові печі, радіоелектронна апаратура тощо) Пристрої промислової електроніки (електродвигуни, тиристорні схеми керування, релейні схеми захисту) Апаратура засобів зв'язку Пристрої оброблення даних Устаткування передавання електроенергії системи електропостачання Рис. Вольт-амперна характеристика варістора Варистор у стані спокою має високий опір (кілька МОм) щодо захищуваного приладу та не змінює характеристику електричного ланцюга. У разі перевищення напруги варістор має низький опір (всього кілька Ом) і фактично шунтує прилад, тобто пристрій Е захищений. Опис параметрів Напруга варистора: Напруга варістора — це падіння напруги на ньому за струму від 0,1 мА до 1 мА упродовж певного періоду часу Робоча напруга: Зазвичай наводяться максимальні значення змінного VAC і постійного VDC робочої напруги. Стругачки витоків у разі робочих напруг невеликих Нелінійна експонента (α): Вольт-амперна характеристика варістору визначається рівноправністю I = KVα, Де К — константа, що залежить від конфігурації, а α — нелінійна експонента. Для обчислення значення α зазвичай беруть дві точки — (V1, I1), (V2, I2): Максимальна напруга обмеження: Це максимальна напруга Up між виведеннями варістору втікання тривалості імпульсу струму (8/20 μсек) Потужність: Максимальна розсіювана енергія (Дж) втілення імпульсу тривалістю 10/1000 μx E = K x Vm x I m x T E: потужність (Дж) K:ада = 1.4 Vm: максимальна напруга обмеження за Im Im: максимально допустимий піковий струм з імпульсом 10/1000 μсек T: тривалість струму перевантаження (1000) μсек) Ток перевантаження: Максимальний піковий струм варистора у разі зміни напруги варістору на 10% за стандартного імпульсу струму (8/20 μcек) прикладений один або двічі з інтервалом 5 хв Середня розсіювана потужність: Середня потужність розсіювання за заданої температури довкілля Ємність: Місткість — опорна величина, що вимірюється за заданої частоти Оцінювання терміну експлуатації варістору: Визначається як максимально допустима кількість імпульсів, що докладаються до варистора. Для визначення використовуються імпульси стандартної тривалості — 8/20 μс (або 10/1000 μсек) Як підібрати аналог варисора Підбирати варистори для заміни логічно не за фірмою виробнику та не за кольором, а за: напругою діаметром. Діаметр відповідає здатності варистора поглинути певну потужність імпульсу, тому треба замінювати на такий самий, або більше. Напруга спрацьовування можна дізнатися за маркуванням — з таблиці та за ним підібрати аналог із наявних. Якщо маркування не збереглося, то підібрати можна за: функціональним призначенням за електронною схемою Наприклад, якщо він стоїть на вході приладу, що працює від змінної мережі 220 В, то зазвичай, він призначений для класифікаційної напруги — 470 В, 560 В рідше 430 В. Це відповідає середньоквадратовому значенню змінної напруги 300 В, 350 В і 275 В відповідно. У більшості випадків ставлять на напругу 470 В, тоді унеможливлюються часті згоряння запобіжника та радіоелементи плати захищені надійністю. Параметри та маркування варісторів різних виробників
Характеристики
Основні
Кількість в упаковці500 шт.
Тип монтажуПід пайку
УпаковкаКоробка
ВиробникKestar
Тип струмовивідуРадіальний
Тип корпусуМеталофольгірований
Тип резистораВаристор
Діаметр14 мм
Країна виробникКитай
ТермостійкістьТак
Форма корпусуДискова
Структура корпусуЛита
