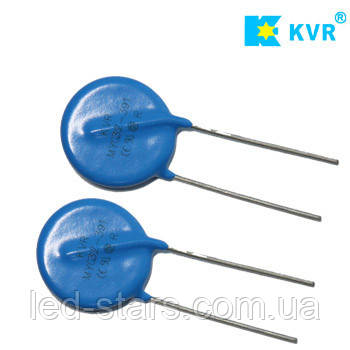

Варістор MYL 32K621B (10%) 620V аналог СН2-2А

Варістор MYL 32K621B (10%) 620V аналог СН2-2А Серія MYL. Захист від грозових перешкод. Основні характеристики Напруга варістора 620 В Допуск напруги варістора ±10% Максимальна робоча напруга AC 390 В Максимальна робоча напруга DC 505 В Максимальна напруга спрацьовування 1025 В Ток спрацьовування 200 А Номінальна потужність 1 Вт Ємність (при 1 кГц) 550 ПФ Спосіб монтажу PIN Корпус VAR-32 Робоча температура -40...85 °C Розмір 32 x 32 мм Примітання Варистор дисковий виробник: KESTAR Тип: Варістор Варістор — нелінійний прилад, який має симетричну вольт-амперну Характеру, аналогічну характеристикі стабілізрона. Серія оксидно-цинкових варісторів — це нелінійні резистори, що складаються переважно з оксиду цинку з додаванням оксидів інших металів. Вони мають симетричну високолінійну вольтамперну характеристику за унікально високої імпульсної стійкості. Оксидо-цинкові варистори є зараз практично єдиним швидкодійним засобом захисту складних і дорогих напівпровідникових напівпровідникових систем різного призначення. Унікальні властивості варісторів використовуються для створення низькочастотних фільтрів, необхідних для високошвидкісних ліній передавання даних; для захисту від імпульсних впливів напруги, для шумопоглинання (радіо/електропроменеві перешкоди) Властивості Широкий діапазон напруги Висока стійкість до струму перевантаження Швидка реакція на різке підвищення напруги (мкс) Симетричність вольтів-амперних характеристик Оптимальна вольт-амперна характеристика Надійність, підтверджена міжнародними стандартами Застосування Побутова електроніка (телевізори, мікрохвильові печі, радіоелектронна апаратура тощо) Пристрої промислової електроніки (електродвигуни, тиристорні схеми керування, релейні схеми захисту) Апаратура засобів зв'язку Пристрої оброблення даних Обладнання передавання електроенергії системи електропостачання Рис. Вольт-амперна характеристика варістора Варистор у стані спокою має високий опір (кілька МОм) щодо захищуваного приладу та не змінює характеристику електричного ланцюга. У разі перевищення напруги варістор має низький опір (всього кілька Ом) і фактично шунтує прилад, тобто пристрій Е захищений. Опис параметрів Напруга варистора: Напруга варістора — це падіння напруги на ньому за струму від 0,1 мА до 1 мА впродовж певного періоду часу Робоча напруга: Зазвичай наводяться максимальні значення змінного VAC і постійного VDC робочої напруги. Струки витоків у разі робочих напруг невеликих Нелінійна експонента (α): Вольт-амперна характеристика варістору визначається рівноправністю I = KVα, Де К — константа, що залежить від конфігурації, а α — нелінійна експонента. Для обчислення значення α зазвичай беруть дві точки — (V1, I1), (V2, I2): Максимальна напруга обмеження: Це максимальна напруга Up між виведеннями варістору втікання тривалості імпульсу струму (8/20 μсек) Потужність: Максимальна розсіювана енергія (Дж) втілення імпульсу тривалістю 10/1000 μcек E = K x Vm x I m x T E: потужність (Дж) K:ада = 1.4 Vm: максимальна напруга обмеження за Im Im: максимально допустимий піковий струм з імпульсом 10/1000 μсек T: тривалість струму перевантаження (1000) μсек) Ток перевантаження: Максимальний піковий струм варистора у разі зміни напруги варістору на 10% за стандартного імпульсу струму (8/20 μcек) прикладений один або двічі з інтервалом 5 хв Середня розсіювана потужність: Середня потужність розсіювання за заданої температури довкілля Ємність: Місткість — опорна величина, що вимірюється за заданої частоти Оцінювання терміну експлуатації варистора: Визначається як максимально допустима кількість імпульсів, що докладаються до варистора. Для визначення використовуються імпульси стандартної тривалості — 8/20 μx (або 10/1000 μсек) Як підібрати аналог варисора Підбирати варистори для заміни логічно не за фірмою виробником і не за кольором, а за: напругою діаметром. Діаметр відповідає здатності варистора поглинути певну потужність імпульсу, тому треба замінювати на такий самий, або більше. Напруга спрацьовування можна дізнатися за маркуванням — з таблиці та за ним підібрати аналог із наявних. Якщо маркування не збереглося, то підібрати можна за: функціональним призначенням за електронною схемою Наприклад, якщо він стоїть на вході приладу, що працює від змінної мережі 220 В, то зазвичай, він розрахований на класифікаційну напругу — 470 В, 560 В рідше 430 В. Це відповідає середньоквадратовому значенню змінної напруги 300 В, 350 В і 275 В відповідно. У більшості випадків ставлять на напругу 470 В, тоді унеможливлюються часті згоряння запобіжника та радіоелементи плати захищені надійністю. Параметри та маркування варісторів різних виробників
