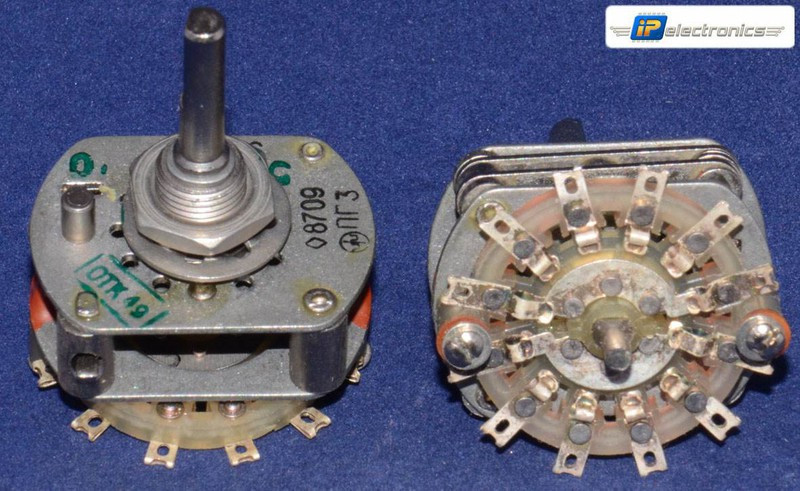

ПГ3-5П2Н Перемикач галетний

ПГ3-5П2Н Перемикач галетний Загальна інформація Найменування ПГ3-5П2Н Перемикач галетний Торгова марка АО Лтава, Полтава Країна походження Україна ТУ ОЮО.360.048ТУ Тип приймання "5" Маса виробу, г. 31 Транслітерація Rotary switch PG3-2P2NV Стан паковання самопакування Функціональні аналоги П2Г3-5П2Н Перемикач галетний ПГ15-91 Перемикач галетний ПМ-5П2Н Перемикач галетний Можливі аналоги ПГ3-5П4НВ Перемикач галетний ПГК-5П2Н Перемикач галетний Основні параметри Функціональний тип перемикач галетний Фактичне маркування ПГ3-5П2Н Метод монтажа Кріплення на панель Габаритні розміри L*W*H 31х31х46 mm Тип вала суцільної з лисицею ВС-3 Діаметр вала 4 мм Тип ручки До (клювік) постачається окремо Покриття контакту Ag (срібло) Тип навантаження активна, індуктивна Режим роботи (род струму) постійний, змінний Кількість плат 1 Кількість положень 5 Кількість напрямів 2 Технічні характеристики Максимальна комутир.потужність 25 W Максимальне струмове навантаження не більш ніж 0,5 A Опір ізоляції не менш ніж 1000 MΩ Опір контактів не більш ніж 20 mΩ Гранична напруга 750 В (1 хв) Номінальний струм 0,001-0,5 A Електрична міцність ізоляції 750 V Ємність між кожними двома контактами, не більш ніж 1,5 pf Ємність між корпусом і будь-яким контактом, не більш ніж 4 pf Індуктивність між двома замкнутими контактами, не більш ніж 0,01 µH Умови експлуатації Ресурс 5000 циклів Інтервал робочих температур від +85 до -60 °C Відносна вологість 98% за температури +40 °C Атмосферний тиск 0,66 -106,6 kPa Кліматичне виготовлення В Примітка (1989-1991гг.) Перемикач галетний ПГ3-5П2НВ малогабаритний. Призначений для комутації електричних ланцюгів постійного та змінного струму. Розшифрування: ПГ — перемикач галетний; 3 — варіант виготовлення; 5П — кількість робочих положень; 2Н — число напрямів; В — всекліматичне вироблення. Кількість плат — 1. Максимальна комутована потужність 25 W, номінальна напруга: індуктивне навантаження 127 V, активне навантаження 250 V, максимальне струмове навантаження 0,5 A. Вся додаткова інформація міститься в pdf-каменю. Перемикачі малогабаритні галетні типу ПГ3 Позначення Перемикач ПГ3-2(3,4,5,6,1,11)П1(2,3,4,5,6,8,9,10,12,15,16,20)Н В ОЮ0.360.048 ТУ, де ПГ3 — тип перемикача; 2 (3, 4, 5, 6, 8, 11) П — кількість робочих положень; 1 (2, 3, 4, 5, 6, 8, 9, 10, 12, 15, 20) Н - количество направлений; В - всекліматичне виконання за ГОСТом 15150-69; ОЮ0.360.048 ТУ — позначення технічних умов. Умови експлуатації Синусоїдальна вібрація: діапазон частот, Гц 1-1000 амплітуда прискорення, м/с^2 (g) 100 (10) Механічний удар багаторазової дії: пікове ударне прискорення, м/с^2 (g) 750 (75) тривалість дії, мс 2-6 Механічний удар одиничної дії: пікове ударне прискорення, м/с^2 (g) 5000 (500) тривалість дії, мс 0,1-2 Лінійне прискорення, м/с^2 (g) 500 (50) Атмосферний знижений робочий тиск, Па (мм рт ст) 0,67·10^3 (5) Підвищена робоча температура середовища, °C 85 Знижена робоча температура середовища, °C мінус 60 Зміна температур °C від 85 до мінус 60 Підвищена відносна вологість повітря за 35 °C, %, не більш ніж 98 Соляний туман Іній, роса Плісняві гриби Сонячне випромінювання Технічні характеристики Струм, А від 1·10^-4 до 0,5 Мінімальна напруга, В 5·10^-2 Максимальна напруга, В: за активного навантаження 250 у разі індуктивного навантаження: струм постійний 36 струм змінний 127 Максимальна комутована потужність, Вт (В·А) 25 (25) Випробувальна напруга, В (еф) 750 Опір контакту, Ом, не більш ніж 0,02 Опір ізоляції, МОм, не менш ніж 1000 Місткість, пФ, не більш ніж: між сусідніми електрично нез'єднаними контактами 1,5 між замкнутим контактом і корпусом 4,0 Момент перемикання, Н·м (кгс·см) від 0,15 (1,5) до 0,7 (7) Число комутаційних циклів залежно від електричних режимів і робочої температури від 1250 до 12500 Мінімальне напрацювання, год 25 000 Термін зберігання, років 25
