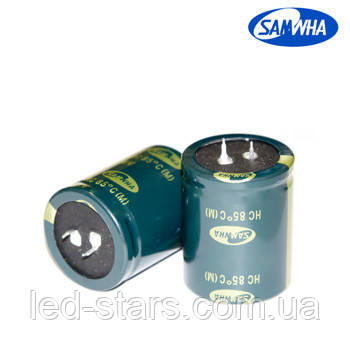

68000mkf - 16v HC 35*50 SAMWHA, 85°C

68000mkf — 16v HC 35*50 SAMWHA, 85 °C Серія HC — електролітичні конденсатори загального застосування з жорсткими виведеннями, 85 °C Серія HC — алюмінієві електролітичні конденсатори загального застосування з жорсткими виведеннями, 85 °C. Виробник SAMWHA. - розширений діапазон робочих напруг 6,3~500V Основні параметри Характеристики Інтервал робочих температур U, B≤350: -40 ~ + 85 °C, U, B >350 : -25 ~ +85 °C Допустиме відхилення ємності ±20% за 120 Hz, 20 °C Витоку, max I=3 cam (μА) (після 5 хв) Тангенс кута втрат, max (при 120Hz, 20 °C) За місткості > 1000 μF tan core зростає на 0,01 на кожні 1000 μF від значень нижче U, B 6.3 10 16, 25 35 50, 63 80, 100 160~400 450, 500 tanfree 0.45 0.40 0.35 0.25 0.20 0.15 0.20 (за номінальної напруги та 85 °C) Струм витоку менше початкового значення зміни ємності в межах ±20% від початкового значення tan менш ніж 200% від початкового значення Зберігаємо (без навантаження впродовж 1000 год за 85 °C) Струк витоку менше початкового значення Зміна місткості в межах ±15% від початкового значення tan ÷ менш ніж 150% від початкового значення Конденсатори серія HC 85С, 2000 h Температурний діапазон WV≤ 350: -40~+85oC, WV >350: -25~+85oC Ток витоки (макс.) I = 3 °CV (μA) (після 5 хвилин) Допустиме відхилення ємності ±20% за 120 Гц, 20 °C Діелектричні втрати (tanß) за 120 Гц, 20 °C (макс) У разі ємності >1000 мкФ: tan gr збільшується на 0,01 на кожні 1000 мкФ WV 6.3 10 16; 25 35 50; 63 80; 100 160~400 450; 500 Tan ≥ 0.45 0.40 0.35 0.30 0.25 0.20 0.15 0.20 Зміна параметрів після 2000 год роботи за номінальної напруги та 85 °C Ток витоку початкове значення, або менш ніж зміна місткості в межах +-20% від початкового значення Tan ru менш ніж 200% від початкового значення Габаритні розміри та максимальний струм пульсації μф/мВ 16 25 35 50 4700 22x30 3.06 25.4x25 2.98 22x40 3.83 25.4x35 3.98 30x25 3.86 35x25 4.19 10 000 22x25 3.32 22x40 3.95 25.4x30 3.89 30x25 3.99 22x50 4.68 25.4x40 4.4x40 30x305 30x45 6.07 35x35 5.97 15 000 22x35 4.29 25.4x30 4.45 30x25 4.56 22x50 4.94 25.4x40 4.94 30x35 5.10 30x40 5.72 35x35 5.88 35x45 7.20 22 000 22x50 5.51 25.4x40 5.51 30x30 5.39 30x45 6.22 35x35 6.12 35x45 7.07 40x40 7.20 40x50 8.54 33 000 30x40 6.56 35x30 6.41 35x45 7.35 40x40 7.48 40x50 8.46 100 000 40x60 10.2 ≥ розмір корпусу D x L (mm) очний ток пульсації (A rms) за 85оС, 120 Гц (*реальні зміни струму пульсації см. таблиці нижче ніж μф/мВ 63 80 100 1500 22x30 2.67 22x35 2.83 25.4x30 2.3022500 22x30 2.50 25.4x25 2.58 22x35 3.25 25.4x30 3.36 30x25 3.45 22x45 3.58 25.4x40 3.74 30x30 3.66 3300 22x35 3.14 25.4x30 3.26 30x25 3.34 22x45 4.18 25.4x40 4.36 30x30 4.27 25.4x50 4.76 30x40 4.72 35x35 4.85 4700 22x50 4.19 25.4x40 4.19 30x35 4.10 35x30 4.19 25.4x50 5.44 30x40 5.39 35x30 5.27 30x50 5.86 35x40 5.80 10 000 30x50 6.32 35x40 6.25 40x50 8.14 μф\мВ 160 200 250 150 22x25 0.90 25.4x20 0.92 220 22x20 1.01 22x25 1.09 25.4x20 1.11 22x25 1.09 25.4x25 1.19 30x20 1.22 330 22x25 1.33 25.4x20 1.36 22x30 1.42 25.4x25 1.46 30x20 1.49 22x35 1.50 25.4x30 1.56 30x25 1.60 35x20 1.62 470 22x30 1.69 25.4x25 1.75 30x20 1.78 22x35 1.79 25.4x30 1.86 30x25 1.90 35x20 1.94 22x45 1.98 25.4x35 1.96 30x30 2.02 35x25 2.06 1000 22x50 3.01 25.4x40 3.01 30x30 2.95 35x25 3.01 30x40 3.26 35x30 3.18 30x45 3.40 35x40 3.50 1500 30x40 3.73 35x35 3.83 30x50 4.06 35x40 4.01 35x50 4.35 40x50 4.60 μФ\мВ 350 400 450 68 22x20 0.56 22x25 0.46 25.4x20 0.47 82 22x20 0.62 22x25 0.66 25.4x20 0.68 22x30 0.54 25.4x25 0.56 30x20 0.57 100 22x25 0.73 25.4x20 0.75 22x30 0.78 25.4x25 0.81 30x20 0.82 22x35 0.63 25.4x30 0.65 30x25 0.67 35x20 0.68 120 22x30 0.86 25.4x25 0.88 30x20 0.90 22x30 0.86 25.4x25 0.88 30x20 0.90 22x40 0.73 25.4x35 0.76 30x25 0.73 35x20 0.75 150 22x35 1.01 25.4x30 1.05 30x20 1.01 22x35 1.01 25.4x30 1.05 30x25 1.08 35x20 1.09 22x50 0.89 25.4x40 0.89 30x30 0.87 35x25 0.89 220 22x45 1.35 25.4x35 1.34 30x30 1.38 35x25 1.41 22x45 1.35 25.4x40 1.41 30x30 1.38 35x25 1.41 25.4x50 1.18 30x40 1.17 35x30 1.14 270 25.4x45 1.64 30x35 1.61 35x25 1.65 25.4x45 1.64 30x35 1.61 35x30 1.65 30x45 1.35 35x35 1.33 330 25.4x50 1.89 30x40 1.87 35x30 1.83 25.4x50 1.89 30x40 1.87 35x30 1.83 30x50 1.55 35x40 1.54 470 30x50 2.43 35x40 2.40 30x50 2.43 35x40 2.40 35x50 1.99 40x40 1.95 680 35x50 3.13 40x40 3.06 40x50 3.31 40x60 2.70 820 40x50 3.63 40x60 3.89 Збільшення максимально допустимого струму пульсації залежно від температури Збільшення максимально допустимого струму пульсації залежно від частоти температура ОС 40 60 70 85 за 315В~ 50 Гц 120Гц 300 Гц 1 кГц 10 кГц~ множник 1.9 1.42 1.31.0 множник 0.88 1 1.5 1.20 1.40 1.40
