КР1435УД4 (аналог TL084) (КВАЗАР-ІС) лічильник операційний підсилювач із керованим струмом споживання.

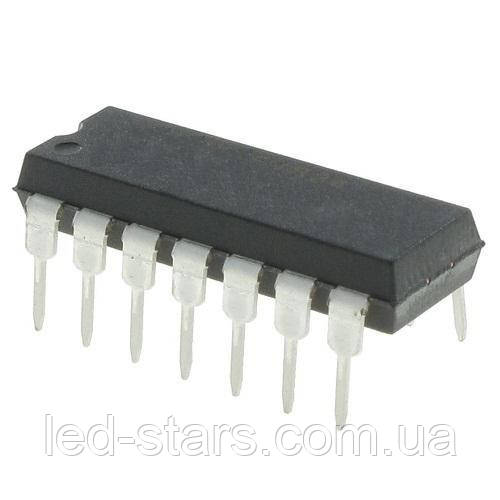

ПОЛУПРОВОВІДНІ ІНТЕГРАЛЬНІ МІКРОСХЕМИ КР1435УД4, КФ1435УД4 Аналог: TL084 Технічні умови: ШЖК.431136.031 ТУ Напівпровідникова інтегральна мікросхема КР1435Уd4 (КФ1435УД4) призначена для побудови швидкодійних і точних вимірювальних систем у радіоелектроночній апаратурі як лічильника, що фіксується швидкодійного операційного підсилювача з польовими транзисторами на вході. Маса мікросхеми не більш ніж 3 г Схема розташування виводів (від зверху): А) КР1435УД4 - корпус DIP14 Б) КФ1435УД4 - корпус So14 Зображення слугують тільки для ознайомлення Див. специфікації продукту Таблиця призначення виводів Виведення Призначення 1 Вихід 1-го каналу 2 Вхід інвертувальний 1-го каналу 3 Вхід неінвертувальний 1-го каналу 4 Напруга живлення Ucc 5 Вхід неінвертувальний 2-го каналу 6 Вхід інвертувальний 2-го каналу 7 Вихід 2-го каналу 8 Вихід 3 канали 9 Вхід інвертувальний 3-го каналу 10 Вхід неінвертувальний 3-го каналу 11 Напруга живлення мінус Ucc 12 Вхід неінвертувальний 4 канали 13 Вхід інвертувальний 4 канали 14 Вихід 4 канали ОСНОВНІ ЕЛЕКТРИЧНІ ПАРАМЕТРИ ЗА ТЕМПЕРАТУРЕ 25 °C Найменування параметра, одиниць вимірювання Норма Режим вимірювання не менш ніж не більш ніж Ucc, В RL, кОм Максимальна вихідна напруга, В ±10 - ±15 2 Напруга зміщення нуля, мВ - ±7,5 Вхідний струм, нА - 0,2 Різність вхідних струмів, нА - 0,1 Струм споживання, мА - 11 Коефіцієнт посилення напруги 30000 -
