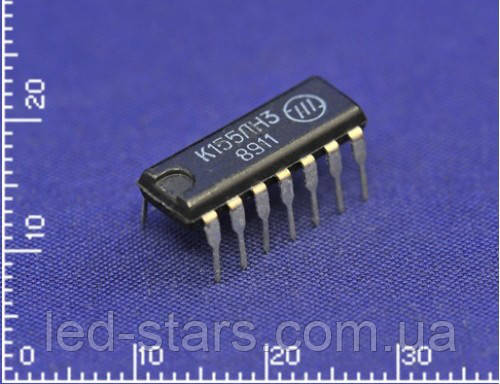

К155ЛН3 (DIP 14) 6 буферних інверторів із підвищеною колекторною напругою

К155ЛН3 Інтегральна мікросхема серії ТТЛ. Мікросхеми К155ЛН3 являють собою 6 буферних інверторів із підвищеною колекторною напругою. Містять 78 інтегрованих елементів. Корпус типу 201.14-2, маса не більш ніж 1 г. Гранично допустимі режими експлуатації: - Напруга живлення......... 4,75 - 5,25 В - Вхідна напруга низького рівня......... < 0,4 В - Вхідна напруга високого рівня... > 2,4 В - Вхідний струм низького рівня......... < 16 мА - Вихідний струм високого рівня...... < -0,8 мА - Ємність навантаження...... < 15 пФ - Тривалість фронту та зрізу вхідного імпульсу < 150 нс - Температура довкілля: - К155 .......... -10 + 70 °С - КМ155 ......... - 45 + 85 °С Загальна інформація Найменування К155ЛН3 DIP14 Микросхема Торгова марка ННО Інтеграл, Миск Країна походження СРСР Тип приймання "1" Маса виробу, г 0,81 Дата випуску Транслітерація Microcircuit K155LN3 Стан паковання самопаковання Основні параметри Функціональна група Стандартна логіка Типорозмір корпусу DIP14 Типорозмір корпусу вітчизняний Корпус 201.14-2 Цвет изделия чорний Габаритні розміри L*W*H 19х8х6 Довжина корпусу 19 mm Ширина корпусу 6 mm Висота корпусу 3 mm Кількість виводів або контактів 14 Довжина виводів 5 mm Технічні характеристики Напруга живлення 5 V Вхідний струм низького рівня не більш ніж 1,6 mA; високого рівня не більш ніж 0,04 mA Струм споживання за високого рівня не більш ніж 48 mA, за низького рівня не більш ніж 51 mA Час затримки поширення під час увімкнення 22 ns; у разі вимкнення 15 ns Вихідна напруга не більш ніж 30 V Умови експлуатації Інтервал робочих температур от -10 до +70°C Кліматичне виготовлення УХЛ Примітка (1987-1988гг.) Мікросхема К155ЛН3 — Інтегральна мікросхема серії ТТЛ. Являє собою 6 буферних інверторів із підвищеною колекторною напругою. Містить 78 інтегрованих елементів. Корпус типу 201.14-2
