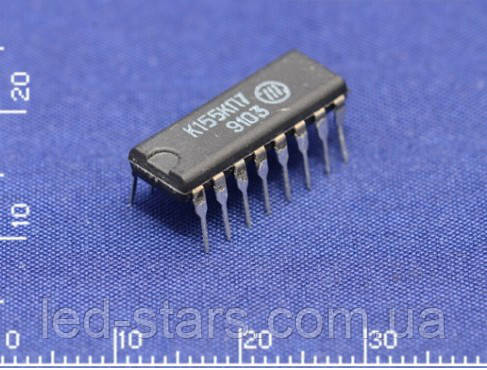

К155КП7 DIP16 (SN74151N) селектор-мультиплексор даних на 8 каналів зі стробуванням.

К155КП7 Мікросхеми К155КП7 являють собою селектор-мультиплексор даних на 8 каналів зі стробуванням. Містять 111 інтегральних елементів. Корпус типу 238.16-1, маса не більш ніж 2 г. Гранично допустимі режими експлуатації К155КП7: - Напруга живлення......... 4,75 - 5,25 В - Вхідна напруга низького рівня...... < 0,4 В - Вхідна напруга високого рівня... > 2,4 В - Вхідний струм низького рівня......... < 16 мА - Вихідний струм високого рівня...... < -0,8 мА - Ємність навантаження...... < 15 пФ - Тривалість фронту та зрізу вхідного імпульсу < 150 нс - Температура довкілля: - К155 .......... -10 + 70 °С - КМ155 ......... - 45 + 85 °С Загальна інформація Найменування К155КП7 DIP16 Мікросхема Торгова марка ННО Інтеграл, Миск Країна походження СРСР Тип приймання "1" Маса виробу, г 1,01 Дата випуску 01.01.1991 Транслітерація Microcircuit K155KP7 Стан паковання самопакування Основні параметри Функціональна група Стандартна логіка Функціональний тип селектор-мультиплексор Типорозмір корпусу DIP16 Типорозмір корпусу вітчизняний Корпус 238.16-1 Цвет изделия чорний Габаритні розміри L*W*H 20х8х6 Довжина корпусу 20 mm Ширина корпусу 6 mm Висота корпусу 3 mm Кількість виводів або контактів 16 Довжина виводів 5 mm Технічні характеристики Напруга живлення 5 V Вхідний струм низького рівня не більш ніж 1,6 mA; високого рівня не більш ніж 0,04 mA Струм споживання не більш ніж 48 mA Вихідна напруга низького рівня не більш ніж 0,4 V; високого рівня не менш ніж 2,4 V Умови експлуатації Інтервал робочих температур от -10 до +70°C Кліматичне виготовлення УХЛ Примітка (1986-1989гг.) Мікросхема К155КП7 — являють собою селектор-мультиплексор даних на 8 каналів зі стробуванням. Містять 111 інтегральних елементів. Корпус типу 238.16-1.
