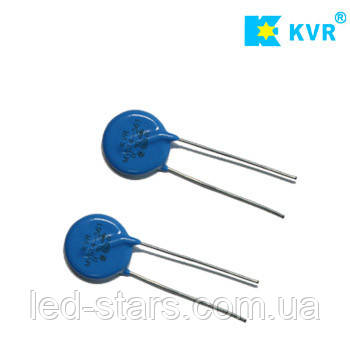

Варистор MYG 14K102 (10%) 1000V

Варистор MYG 14K102 (10%) 1000V Діаметр: 14 мм Напруга спрацьовування Min (1mA, 25 °C): 738В Напруга спрацьовування Max (1mA, 25 °C): 900В Vn.dc (1mA, 25°C): 820В Vc (25°C): 1355В Ip (25°C): 50А Ємність (1KHz, 25 °C): 330пФ Vrms (85°C): 510В Vdc (85°C): 670В Поглинальна енергія (10/1000μS, 85 °C): 165Дж Поглинана енергія (2ms, 85 °C): 240Дж Максимальний струм (8/20μS, 85 °C): 6000A Виробник: KESTAR Тип: Варистор Варістор — нелінійний прилад, який має симетричну вольту-амперну характеристику, аналогічну характеристикі стабілітрону. Серія оксидно-цинкових варісторів — це нелінійні резистори, що складаються переважно з оксиду цинку з додаванням оксидів інших металів. Вони мають симетричну високолінійну вольтамперну характеристику за унікально високої імпульсної стійкості. Оксидо-цинкові варистори є зараз практично єдиним швидкодійним засобом захисту складних і дорогих напівпровідникових напівпровідникових систем різного призначення. Унікальні властивості варісторів використовуються для створення низькочастотних фільтрів, необхідних для високошвидкісних ліній передавання даних; для захисту від імпульсних впливів напруги, для шумопоглинання (радіо/електропроменеві перешкоди) Властивості Широкий діапазон напруг Висока стійкість до струму перевантаження Швидка реакція на різке підвищення напруги (мкс) Симетричність вольтів-амперних характеристик Оптимальна вольт-амперна характеристика Надійність, підтверджена міжнародними стандартами Застосування Побутова електроніка (телевізори, мікрохвильові печі, радіоелектронна апаратура та ін.) Пристрої промислової електроніки (електродвигуни, тиристорні схеми керування, релейні схеми, схеми захисту) Апаратура засобів зв'язку Пристрої обробки даних Обладнання передавання електроенергії Системи електропостачання Рис. Вольт-амперна характеристика варістору Варістор у стані спокою має високий опір (кілька МОм) щодо захищуваного приладу та не змінює характеристику електричного ланцюга. У разі перевищення напруги варістор має низький опір (всього кілька Ом) і фактично шунтує прилад, тобто пристрій Е захищений. Опис параметрів Напруга варистора: Напруга варистора — це падіння напруги на ньому за струму від 0,1 мА до 1 мА впродовж певного періоду часу Робоча напруга: Зазвичай наводяться максимальні значення змінного VAC і постійної VDC робочої напруги. Струми витоків за робочих напруги незначні Нелінійна експонента (α): Вольт-амперна характеристика варістора визначається співвідношенням I=KVα, Де К — константа, що залежить від конфігурації, а α — нелінійна експонента. Для обчислення значення α зазвичай беруть дві точки — (V1, I1), (V2, I2): Максимальна напруга обмеження: Це максимальна напруга Up між виведеннями варістору втілення тривалості імпульсу струму (8/20 μс) Потужність: Максимальна розсіювана енергія (Дж) упродовж імпульсу тривалістю 10/1000 μсек E = K x Vm x I m x T E: потужність (Дж) Vm: максимальна напруга обмеження за Im Im: максимально допустимий піковий струм з імпульсом 10/1000 μсек T: тривалість струму перевантаження (1000 μсек) Струм перевантаження: Максимальний піковий струм варистора у разі зміни напруги варістору на 10% за стандартного імпульсу струму (8/20 μc) прикладений один або двічі з інтервалом 5 хв Середня розсіювана потужність: Середня потужність розсіювання за заданої температури довкілля Місткість: Ємність — опорна величина, що вимірюється за заданої частоти Оцінка терміну експлуатації варістора: Визначається як максимально допустима кількість імпульсів, докладених до варистора. Для визначення використовуються імпульси стандартної тривалості — 8/20 μс (або 10/1000 μсек) Як підібрати аналог варисора Підбирати варистори для заміни логічної не за фірмою виробнику та не за кольором, а за: напругою діаметру. Діаметр відповідає здатності варистора поглинути певну потужність імпульсу, тому треба замінювати на такий самий, або більше. Напруга спрацьовування можна дізнатися за маркуванням — з таблиці та за ним підібрати аналог із наявних. Якщо маркування не збереглося, то підібрати можна за: функціональному призначенню за електронною схемою Наприклад, якщо він стоїть на вході приладу, що працює від змінної мережі 220 В, то зазвичай він розрахований на класифікаціюну напругу — 470 В, 560 В рідше 430 В. Це відповідає середньоквадратичному значенню змінної напруги 300 В, 350 В і 275 В відповідно. У більшості випадків ставлять на напругу 470 В, тоді унеможливлюються часті згоряння запобіжника та радіоелементи плати захищені надійністю. Параметри та маркування варісторів різних виробників
