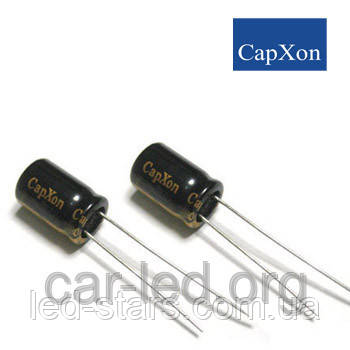

220mkf - 25v КОМПЬЮТЕРНЫЕ CapXon LZ 8*11,5

3,70 ₴

Мінімальна сума замовлення на сайті — 50 грн

  • В наявності
  • Код: 00590
220mkf - 25v   КОМПЬЮТЕРНЫЕ CapXon LZ  8*11,5
220mkf - 25v КОМПЬЮТЕРНЫЕ CapXon LZ 8*11,5В наявності
3,70 ₴
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

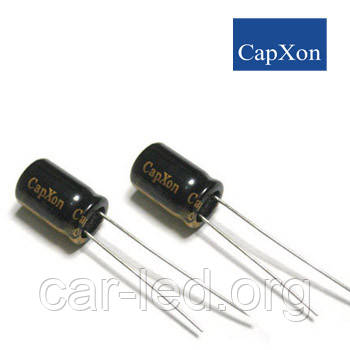

220mkf - 25v   КОМПЬЮТЕРНЫЕ CapXon LZ  8*11,5

Зображення слугують тільки для ознайомлення
Див. специфікації продукту



Підходить для використання в імпульсних джерелах живлення, материнських платах, фільтрах захисту від перешкод, адаптерах, зарядних пристроях тощо.

Розміри (Øдіаметр * Висота), мм: 8 * 11,5
Об'єм, мл:
Вага, г:
Тип клем: радіальні висновки
Місткість: 220 mkf
Номінальна напруга: 25 В
Максимальна постійна напруга:
Максимальна пікова напруга:
Максимальна робоча температура: 105°C
Мінімальна робоча температура: -25°C
Додаткові дані: висока надійність; стійкий до великих пульсацій струму; підходить для згладжувальних фільтрів, інверторів загального застосування та ланцюгів керування
Сфера застосування:
Заводське паковання: 200 шт.




  • СЕРМОДЕЛЬНИЙ РЕМОНТ МАТЕРИНСКИЙ ПЛАТИ КОМП'ЮТЕРА

Для створення ще одного  робочого місця зажадався відновний ремонт материнської плати комп'ютера з пошкодженими електролітичними конденсаторами живлення процесора. У принципі плата робоча, але за внутрішнього та зовнішнього перегрівання стабільно зависала з характерним слабким хімічним запахом електроліту конденсаторів. Підтіки електроліту добре проглядалися на ковпачках конденсаторів, що тріснули. Хоч я і друга з паяльником починав ремонт не з повною впевненістю успіху, оскільки був досвід невдалого відновлення своїми руками системної плати з процесором PII. Невдача виникла прямо на старті — не вдалося витягти електролітичні конденсатори. Мені здалося, що вони були просто запресовані ніжками в плату, навіть за допомогою стоватного паяльника вже обламані ніжки не витягувалися. Але очі бояться, а руки роблять — потрібно замінити 5 конденсаторів номіналом 3300 мкФ на 6,3 В.  У радіомагазині купив єдині запропоновані комп'ютерні електроліти такого ж номіналу. Якщо є вибір НЕ ПОКУПлюйте конденсатори з маркуванням GSC, це найнадійніші конденсатори. І, певна річ, конденсатори мають мати ще маркування за теплостійкістю, наприклад, LOW ESR і/або вказана робоча температура 105 °C.  Розмір куплених конденсаторів був дещо більшим, але габарити плати давали змогу їх встановити. Отже, послідовність дій.

Порядок ремонту

1. Якщо є можливість зніміть із плати всі елементи, що заважають, — пам'ять, радіатор процесора. Користуючись пригодами, прочистьте всі закоулки від пилу за допомогою пензлика та пилососа. Перед початком робіт бажано одягнути одяг із натуральних тканин, щоб уникнути утворення статики та пошкодження плати вже статичною електрикою.

2. Для вилучення конденсаторів потрібно паяльник потужністю 50-60 Вт. Жало паяльника має бути тонким на кінці  і добре заслуженим для швидкого передавання тепла в зону торкання.

3. Порядок вилучення конденсаторів наступний. Добре розігрітим паяльником знизу плати торкаємося місця припаювання ніжки конденсатора, розплавляємо припою  і другою рукоюневеликими зусиллями намагаємося нахилити конденсатор у бік другої ніжки, у якийсь-no момент розігрівання конденсатор має піддатися і нахилитися з витяганням випаяної ніжки. На всю операцію відводиться не більш ніж 5-7 секунд. Далі витягаємо так само другу ніжку. Якщо  це робиться вперше, то краще потренуватися на зламаній платі або комп'ютерному блоці живлення. Тут небезпеки дві: перша — це у разі надмірного зусилля ніжка обірветься, й друга — під час перегрівання може бути пошкоджена друкована плата, а за її багатошарової конструкції ремонт буде практично неможлива. Проблеми зумовлені як мені здається  відведенням тепла з зони паяння численними мідними доріжками багатошарової конструкції плати. Завжди під час роботи з комп'ютерними платами краще перед самою пайкою тимчасово вимкнути паяльник від мережі, також із метою захисту от статики.

4. Так послідовно витягаємо всі пошкоджені конденсатори. Але припаювати відразу нові поки рано.

Видны следы подтёка электролита на колпачках поврежденных конденсаторов

Пошкоджені конденсатори

Новые онденсаторы

Нові конденсатори

Одна нога конденсатора извлечена из отверстия

Виймання нахилом

Поврежденные конденсаторы

Пошкоджені конденсатори

&



5. Для полегшення встановлення нових конденсаторів зробимо пристосування зі швейної голки та ручки від зубної щітки. Підбираємо швейну голку діаметром трохи більше  діаметра ніжки нового конденсатора. За допомогою запальнички прогріваємо голку у 20-30 мм від гострого кінчика до червоного та остуджуємо на повітрі. Це дасть змогу нам відкусити кусачками кінчик голки без пошкодження кусачок. Ще раз прогріваємо голку в місці зрізу та швидко заганяємо нагрітий кінець у пластмасову ручку. Голка має міцно триматися в ручці.

6. Паяльником розігріваємо кріпильний отвір, вставляємо голку та обертально поступальними рухами розширюємо отвір до потрібного діаметра. Так обробляємо всі отвори. Якість роботи ще раз перевіряємо на просвіт.

Оснастка иглы

Оснастка иглы

Расширяем отверстие

Розширюємо отвір

Отверстия готовы

Отвори готові

Проверяем на просвет

Проверяем на просвет



7. Тепер потрібно підготувати ніжки конденсаторів до монтажу. Я рекомендую це зробити так: послідовно по колу злегка прикушувати кусачками ніжку до утворення правильного круглого й акуратного зрізу.  Така підготовка тільки полегшить подальший монтаж.

8. Далі Дотримуючись полярності вставляємо конденсатори в отвори. Полярність встановлення позначена на платі відповідними позначеннями.

Подготавливаем ножки

Готуємо ніжки

Ровный срез ножек электролитического конденсатора

Рівний зріз ніжок

Обозначение полярности

Позначення полярності



9. Дотримуючись конденсатора з боку плати, добре розігрітим паяльником припаюємо першу ніжку конденсатора. Потім із додаванням припої припаваємо другу ніжку та ще раз з додаванням припоя

Ремонт своими руками материнской платы с заменой электролитических конденсаторов проведен успешно

Конденсатори на

Характеристики
Основні
Висота11.5 мм
Тип діелектрикаЕлектроліт
Тип конденсатораНизьковольтний
Мінімальна робоча температура-25 град.
ВиробникCapXon
Країна виробникПівденна Корея
Діаметр8 мм
Тип корпусуМеталофольгірований
Максимальна робоча температура105 град.
Номінальна робоча напруга25 В
Ємність конденсатору220 мкФ
Тип ємностіПостійна
Користувацькі характеристики
Низький ESR,тримають дуже високий струм пульсацій
Застосуваннядля заміни конденсаторів відеокарти комп'ютера
Основні переваги:ультранизький імпеданс на високих частотах
Data sheetЗавантажити PDF в специфікації
Інтервал робочих температур-40~ +105 C
