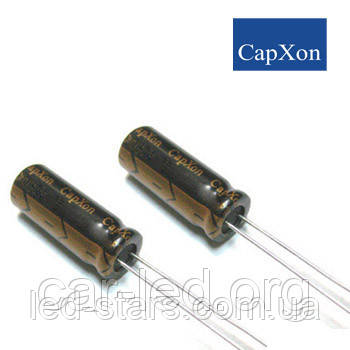

680mkf - 25v КОМП'ЮТЕРНІ caPxon LZ 8*20

  • В наявності
  • Код: 00600

4,76 грн

Мінімальна сума замовлення на сайті — 50 грн.

+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (44) 360-67-07
    міський Укртелеком
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
680mkf - 25v КОМП'ЮТЕРНІ caPxon LZ 8*20
680mkf - 25v КОМП'ЮТЕРНІ caPxon LZ 8*20В наявності
4,76 грн
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (44) 360-67-07
    міський Укртелеком
Купити

Опис

680mkf - 25v КОМП'ЮТЕРНІ caPxon LZ 8*20

Зображення служать тільки для ознайомлення
См. специфікації продукту

Підходить для використання в імпульсних джерелах живлення, материнських платах, фільтрах захисту від перешкод, адаптери, зарядних пристроях і тд.

Розміри (Øдиаметр * Висота), мм: 8 * 20
Об'єм, мл:
Вага, р.:
Тип клем: радіальні висновки
Ємність: 680 mkf
Номінальна напруга: 25
Максимальна постійна напруга:
Максимальна пікова напруга:
Максимальна робоча температура: 105°C
Мінімальна робоча температура: -25°C
Додаткові дані: висока надійність; стійкий до великих пульсацій струму; підходить для згладжуючих фільтрів, для інверторів загального застосування і ланцюгів управління
Сфера застосування:
Заводська упаковка: 200 шт.




  • САМОРОБНИЙ РЕМОНТ МАТЕРИНСЬКОЇ ПЛАТИ КОМП'ЮТЕРА

Для створення ще одного робочого місця знадобився відновлювальний ремонт материнської плати комп'ютера з пошкодженими електролітичними конденсаторами живлення процесора. В принципі плата робоча, але при внутрішньому і зовнішньому перегріві стабільно зависала з характерним слабким хімічним запахом електроліту конденсаторів. Підтікання електроліту добре проглядалися на тріснутих ковпачках конденсаторів. Хоч я і дружу з паяльником приступав до ремонту не з повною впевненістю успіху, так як був досвід невдалого відновлення своїми руками системної плати з процесором PIII. Невдача виникла прямо на старті — не вдалося витягти електролітичні конденсатори. Мені здалося, що вони були просто запресовані ніжками в плату навіть за допомогою стоваттного паяльника вже зламані ніжки не витягувалися. Але очі бояться, а руки роблять — потрібно замінити 5 конденсаторів номіналом 3300 мкФ на 6,3 Ст. В радіомагазині купив єдині запропоновані комп'ютерні електроліти такого ж номіналу. Якщо є вибір НЕ КУПУЙТЕ конденсатори з маркуванням GSC, це самі ненадійні конденсатори. І звичайно конденсатори повинні мати маркування по теплостійкості, наприклад LOW ESR та/або зазначена робоча температура 105°С. Розмір куплених конденсаторів був дещо більшим, але габарити плати дозволяли їх встановити. Отже послідовність моїх дій.

Порядок ремонту

1. Якщо є можливість зніміть з плати всі заважають елементи — пам'ять, радіатор процесора. Користуючись нагодою прочистіть всі закутки від пилу за допомогою пензлика та пилососа. Перед початком робіт бажано одягнути одяг з натуральних тканин, щоб уникнути утворення статики і пошкодження плати вже статичною електрикою.

2. Для вилучення конденсаторів потрібно паяльник потужністю 50-60 Вт. Жало паяльника повинна бути тонким на кінці і добре залуженою для швидкого передачі тепла в зону дотику.

3. Порядок вилучення конденсаторів наступний. Добре розігрітим паяльником знизу плати торкаємося місця припаювання ніжки конденсатора, розплавляємо припій і другою рукоюневеликими зусиллями намагаємося нахилити конденсатор в бік другої ніжки, в будь-no момент розігріву конденсатор повинен піддатися і нахилитися з витягом выпаянной ніжки. На всю операцію відводиться не більше 5-7 секунд. Далі робимо так само другу ніжку. Якщо це робиться вперше, то краще потренуватися на зламаній платі або комп'ютерному блоці живлення. Тут дві небезпеки: перша — це при надмірному зусиллі ніжка обірветься і друга — при перегріві може бути пошкоджена друкована плата, а при її багатошаровій конструкції ремонт буде практично не можливий. Труднощі обумовлені як мені здається відведенням тепла із зони пайки численними мідними доріжками багатошаровій конструкції плати. Завжди при роботі з комп'ютерними платами краще перед самою пайкою тимчасово відключити паяльник від мережі, також в цілях захисту від статики.

4. Так послідовно витягуємо всі пошкоджені конденсатори. Але припаювати одразу нові поки рано.

Видно сліди потьоку електроліту на ковпачках пошкоджених конденсаторів

Пошкоджені конденсатори

Нові онденсаторы

Нові конденсатори

Одна нога конденсатора витягнута з отвору

Витяг нахилом

Пошкоджені конденсатори

Пошкоджені конденсатори

&



5. Для полегшення установки нових конденсаторів зробимо пристосування з швейної голки і ручки від зубної щітки. Підбираємо швейну голку діаметром трохи більше діаметра ніжки нового конденсатора. За допомогою запальнички прогріваємо голку в 20-30мм від гострого кінчика до червона і охолодити на повітрі. Це дозволить нам відкусити кусачками кінчик голки без пошкодження кусачок. Ще раз прогріваємо голку в місці зрізу і швидко заганяємо нагрітий кінець в пластмасову ручку. Голка повинна міцно триматися в ручці.

6. Паяльником розігріваємо кріпильний отвір, вставляємо голку і обертально поступальними рухами розширюємо отвір потрібного діаметру. Так обробляємо всі отвори. Якість роботи ще раз перевіряємо на просвіт.

Оснащення голки

Оснащення голки

Розширюємо отвір

Розширюємо отвір

Отвори готові

Отвори готові

Перевіряємо на просвіт

Перевіряємо на просвіт



7. Тепер потрібно підготувати ніжки конденсаторів до монтажу. Я рекомендую це зробити так: послідовно по колу злегка прикушувати кусачками ніжку до утворення правильного круглого і акуратного зрізу. Така підготовка тільки полегшить подальший монтаж.

8. Далі дотримуючи полярність вставляємо конденсатори в отвори. Полярність установки відзначена на платі відповідними позначеннями.

Готуємо ніжки

Готуємо ніжки

Рівний зріз ніжок електролітичного конденсатора

Рівний зріз ніжок

Позначення полярності

Позначення полярності



9. Притримуючи конденсатор з боку плати добре розігрітим паяльником припаюємо першу ніжку конденсатора. Потім з додаванням припою припаюємо другу ніжку і ще раз з додаванням припою

Ремонт своїми руками материнської плати з заміною електролітичних конденсаторів проведено успішно

Конденсатори в роботі

Характеристики

Основні
Висота20 мм
Тип діелектрикаЕлектроліт
Тип конденсатораНизьковольтний
Мінімальна робоча температура-25 град.
Виробник  CapXon
Країна виробникПівденна Корея
Діаметр8 мм
Тип корпусуМеталофольгірований
Максимальна робоча температура  105 град.
Номінальна робоча напруга25 В
Ємність конденсатору680 мкФ
Тип ємностіПостійна
Користувацькі характеристики
Низький ESR,тримають дуже високий струм пульсацій
Data sheetЗавантажити PDF в специфікації
Основні переваги:ультранизький імпеданс на високих частотах
Застосуваннядля заміни конденсаторів комп'ютера
