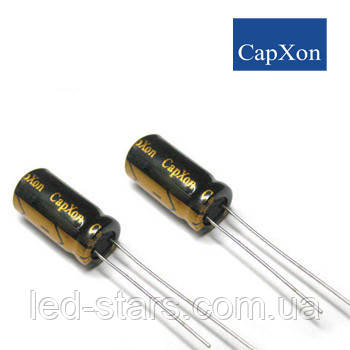

1000mkf 10v КОМП'ЮТЕРНІ caPxon LZ 8*16

1000mkf — 10v КОМП'ЮТЕРНІ caPxon LZ 8*16 Зображення слугують тільки для ознайомлення Див. специфікації продукту Підходить для використання в імпульсних джерелах живлення, материнських платах, фільтрах захисту від перешкод, адаптерів, зарядних пристроях тощо. Розміри (Øдіаметр * Висота), мм: 8 * 16 Об'єм, мл: Вага, г: Тип клем: радіальні висновки Місткість: 1000 mkf Номінальна напруга: 10 В Максимальна напруга: Максимальна пікова напруга: Максимальна робоча температура: 105°C Мінімальна робоча температура: -25°C Додаткові дані: висока надійність; стійкий до великих пульсацій струму; підходить для згладжувальних фільтрів, інверторів загального застосування та ланцюгів керування Сфера застосування: Заводське паковання: 200 шт. СЕРМОДЕЛЬНИЙ РЕМОНТ МАТЕРИНСКИЙ ПЛАТИ КОМП'ЮТЕРА Для створення ще одного робочого місця потрібний відновлювальний ремонт материнської плати комп'ютера з пошкодженими електролітичними конденсаторами живлення процесора. У принципі плата робоча, але за внутрішнього та зовнішнього перегрівання стабільно зависала з характерним слабким хімічним запахом електроліту конденсаторів. Підтіки електроліту добре проглядалися на ковпачках конденсаторів, що тріснули. Хоч я і друга з паяльником починав ремонт не з повною впевненістю успіху, оскільки був досвід невдалого відновлення своїми руками системної плати з процесором PII. Невдача виникла прямо на старті — не вдалося витягти електролітичні конденсатори. Мені здалося, що вони були просто запресовані ніжками в плату, навіть за допомогою стоватного паяльника вже обламані ніжки не витягувалися. Але очі бояться, а руки роблять — потрібно замінити 5 конденсаторів номіналом 3300 мкФ на 6,3 В радіомагазині купив єдині запропоновані комп'ютерні електроліти такого ж номіналу. Якщо є вибір НЕ ПОКУПлюйте конденсатори з маркуванням GSC, це найнадійніші конденсатори. І, певна річ, конденсатори мають мати ще маркування за теплостійкістю, наприклад, LOW ESR і/або вказана робоча температура 105 °C. Розмір куплених конденсаторів був дещо більшим, але габарити плати давали змогу їх встановити. Отже, послідовність дій. Порядок ремонту 1. Якщо є можливість зніміть із плати всі елементи, що заважають, — пам'ять, радіатор процесора. Користуючись пригодами, прочистьте всі закоулки від пилу за допомогою пензлика та пилососа. Перед початком робіт бажано одягнути одяг із натуральних тканин, щоб уникнути утворення статики та пошкодження плати вже статичною електрикою. 2. Для вилучення конденсаторів потрібно паяльник потужністю 50-60 Вт. Жало паяльника має бути тонким на кінці та добре заслуженим для швидкого передавання тепла в зону торкання. 3. Порядок вилучення конденсаторів наступний. Добре розігрітим паяльником знизу плати торкаємося місця припаювання ніжки конденсатора, розплавляємо припою й другою рукою невеликими зусиллями намагаємося нахилити конденсатор у бік другої ніжки, у якийсь-no момент розігрівання конденсатор має піддатися і нахилитися з витяганням випаяної ніжки. На всю операцію відводиться не більш ніж 5-7 секунд. Далі витягаємо так само другу ніжку. Якщо це робиться вперше, то краще потренуватися на зламаній платі або комп'ютерному блоці живлення. Тут небезпеки дві: перша — це у разі надмірного зусилля ніжка обірветься, й друга — під час перегрівання може бути пошкоджена друкована плата, а за її багатошарової конструкції ремонт буде практично неможлива. Проблеми зумовлені як мені здається відведенням тепла із зони паяння численними мідними доріжками багатошарової конструкції плати. Завжди під час роботи з комп'ютерними платами краще перед паяння тимчасово вимкнути паяльник від мережі, також для захисту від статики. 4. Так послідовно витягаємо всі пошкоджені конденсатори. Але припаювати відразу нові поки рано. Пошкоджені конденсатори Нові конденсатори Виймання нахилом Пошкоджені конденсатори & 5. Для полегшення встановлення нових конденсаторів зробимо пристосування зі швейної голки та ручки від зубної щітки. Підбираємо швейну голку діаметром трохи більший діаметра ніжки нового конденсатора. За допомогою запальнички прогріваємо голку у 20-30 мм від гострого кінчика до червоного та остуджуємо на повітрі. Це дасть змогу нам відкусити кусачками кінчик голки без пошкодження кусачок. Ще раз прогріваємо голку в місці зрізу та швидко заганяємо нагрітий кінець у пластмасову ручку. Голка має міцно триматися в ручці. 6. Паяльником розігріваємо кріпильний отвір, вставляємо голку та обертально поступальними рухами розширюємо отвір до потрібного діаметра. Так обробляємо всі отвори. Якість роботи ще раз перевіряємо на просвіт. Оснастка иглы Розширюємо отвір Отвори готові Проверяем на просвет 7. Тепер потрібно підготувати ніжки конденсаторів до монтажу. Я рекомендую це зробити так: послідовно по колу злегка прикусувати кусачками ніжку до утворення правильного круглого й акуратного зрізу. Така підготовка тільки полегшить подальший монтаж. 8. Далі дотримуючись полярності, вставляємо конденсатори в отвори. Полярність встановлення позначена на платі відповідними позначеннями. Готуємо ніжки Рівний зріз ніжок Позначення полярності 9. Притримуючи конденсатор із боку плати добре розігрітим паяльником, припалюємо першу ніжку конденсатора. Потім із додаванням припої припаваємо другу ніжку та ще раз з додаванням припої Конденсатори в роботі пропалюємо першу ніжку. Так припаваємо всі конденсатори. Надлишків припою на платі бути не має! 10. Корисно не поїстися й перевірити місця паяння, краще зі збільшувальним склом, на предмет якості паяння без коротких замикань — тоненький волосок припоя може бути причиною не запуску комп'ютера. 11. Встановлюємо мінімальний набір компонентів на плату для перевірки її працездатності, якщо все працює, то ремонт своїми руками вийшов і плату можна монтувати в корпус.
