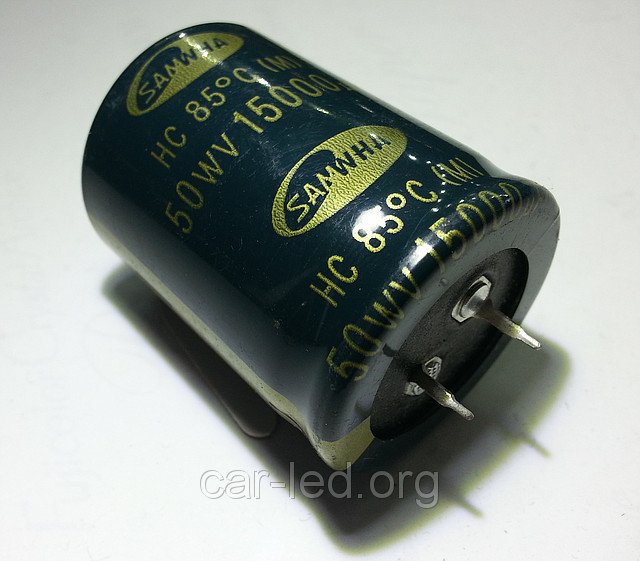

15000mkf - 50v HC 35*45 SAMWHA, 85°C

176,10 ₴

  • Під замовлення
  • Код: 01867
clockВідправка з 09 липня 2024
15000mkf - 50v  HC 35*45  SAMWHA, 85°C
15000mkf - 50v HC 35*45 SAMWHA, 85°CПід замовлення
176,10 ₴
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

15000mkf - 50v  HC 35*45  SAMWHA, 85°C



Серія HC — електролітичні конденсатори загального застосування з жорсткими виведеннями, 85 °C



Серія HC — алюмінієві електролітичні конденсатори загального застосування з жорсткими виведеннями, 85 °C.

Виробник SAMWHA.







- розширений діапазон робочих напруг 6,3~500V









 Основні параметри Характеристики
 Інтервал робочих температур
U,B≤350 : -40 ~ +85°C,U,B >350 : -25 ~  +85°C

 Допустиме відхилення місткості
±20% при 120Hz, 20°C

 Струм витоку, max
I=3√CV(μА)(после 5 мин)

 Тангенс кута втрат, max (при 120Hz, 20°C)


За місткості > 1000μF tan chor зростає на 0,01 на кожні 1000μF від значень нижче


U,B 6.3 10 16, 25 35 50, 63 80, 100 160~400 450, 500
tanδ 0.45 0.40 0.35 0.30 0.25 0.20 0.15 0.20



 Зміна параметрів після 2000 годин роботи (за номінальної напруги та 85 °C)



Струм витоку менше початкового значення
Зміна місткості в межах ±20% від початкового значення
tan δ менш ніж 200% від початкового значення



 Зберігання (без навантаження впродовж 1000 год за 85 °C)



Струм витоку менше початкового значення
Зміна місткості в межах ±15% від початкового значення
tan δ менш ніж 150% від початкового значення





Конденсатори серія HC 85С, 2000 h



Температурний діапазон WV≤ 350: -40~+85oC, WV >350: -25~+85oC
Струм витоку (макс.) I=3√CV (μA) (после 5 минут)
Допустиме відхилення місткості ±20% за 120 Гц, 20оЗ
Діелектричні втрати (tanrue) за 120 Гц, 20оЗ (макс) За місткості >10000 мкФ: tan ÷ збільшується на 0,01 на кожні 1000 мкФ
WV 6.3 10 16; 25 35 50; 63 80; 100 160~400 450; 500
Tan δ 0.45 0.40 0.35 0.30 0.25 0.20 0.15 0.20
Зміна параметрів після 2000 год роботи за номінальної напруги та 85оЗ Струм витоку початкове значення, або менше
Зміна місткості в межах +-20% від початкового значення
Tan δ менш ніж 200% від початкового значення


Габаритні розміри та максимальний струм пульсації

Конденсаторы серия HC 85С

μф\ мВ 16 25 35 50
4700             22x30 3.06 25.4x25 2.98   22x40 3.83 25.4x35 3.98 30x25 3.86 35x25 4.19
10000 22x25 3.32     22x40 3.95 25.4x30 3.89 30x25 3.99 22x50 4.68 25.4x40 4.68 30x30 4.58     30x45 6.07 35x35 5.97
15 000 22x35 4.29 25.4x30 4.45 30x25 4.56 22x50 4.94 25.4x40 4.94 30x35 5.10   30x40 5.72 35x35 5.88       35x45 7.20
22 000 22x50 5.51 25.4x40 5.51 30x30 5.39   30x45 6.22 35x35 6.12   35x45 7.07 40x40 7.20       40x50 8.54
33 000   30x40 6.56 35x30 6.41   35x45 7.35 40x40 7.48     40x50 8.46
100 000     40x60 10.2 ÷ розмір корпусу D x L (mm) ÷ струм пульсації (A rms) за 85оС, 120 Гц (*реальні зміни струму пульсації см. таблиці нижча)

μф\мВ 63 80 100
1500         22x30 2.67         22x35 2.83 25.4x30 2.93 30x25 3.00
2200 22x30 2.50 25.4x25 2.58     22x35 3.25 25.4x30 3.36 30x25 3.45     22x45 3.58 25.4x40 3.74 30x30 3.66
3300 22x35 3.14 25.4x30 3.26 30x25 3.34   22x45 4.18 25.4x40 4.36 30x30 4.27       25.4x50 4.76 30x40 4.72 35x35 4.85
4700 22x50 4.19 25.4x40 4.19 30x35 4.10 35x30 4.19   25.4x50 5.44 30x40 5.39 35x30 5.27       30x50 5.86 35x40 5.80
10000     30x50 6.32 35x40 6.25         40x50 8.14

μф\мВ 160 200 250
150                   22x25 0.90 25.4x20 0.92
220 22x20 1.01       22x25 1.09 25.4x20 1.11       22x25 1.09 25.4x25 1.19 30x20 1.22
330 22x25 1.33 25.4x20 1.36     22x30 1.42 25.4x25 1.46 30x20 1.49     22x35 1.50 25.4x30 1.56 30x25 1.60 35x20 1.62
470 22x30 1.69 25.4x25 1.75 30x20 1.78   22x35 1.79 25.4x30 1.86 30x25 1.90 35x20 1.94   22x45 1.98 25.4x35 1.96 30x30 2.02 35x25 2.06
1000 22x50 3.01 25.4x40 3.01 30x30 2.95 35x25 3.01     30x40 3.26 35x30 3.18       30x45 3.40 35x40 3.50
1500     30x40 3.73 35x35 3.83     30x50 4.06 35x40 4.01         35x50 4.35 40x50 4.60

μФ/мВ 350 400 450
68         22x20 0.56         22x25 0.46 25.4x20 0.47
82 22x20 0.62
Характеристики
Основні
Кількість в упаковці50 шт.
Висота45 мм
Тангенс угла диэлектрических потерь0.2
Тип ємностіПостійна
Мінімальна робоча температура-25 град.
ВиробникSamwha
Максимальний допуск емкості20 %
Мінімальний допуск емкості5 %
Діаметр35 мм
Номінальна робоча напруга50 В
Максимальна робоча температура85 град.
Тип корпусуМеталофольгірований
Країна виробникПівденна Корея
Ємність конденсатору15000 мкФ
Тип конденсатораНизьковольтний
Користувацькі характеристики
Інтервал робочих температур:-25°C ~+85°C
Тангенс кута втрат:0,25 max. при 120Hz, +20°C
Виробник:SAMWHA
Технічний опис:завантажити PDF в специфікації
Допустиме відхилення ємності:±20% при 120 hz, +20°C
Специфікація
