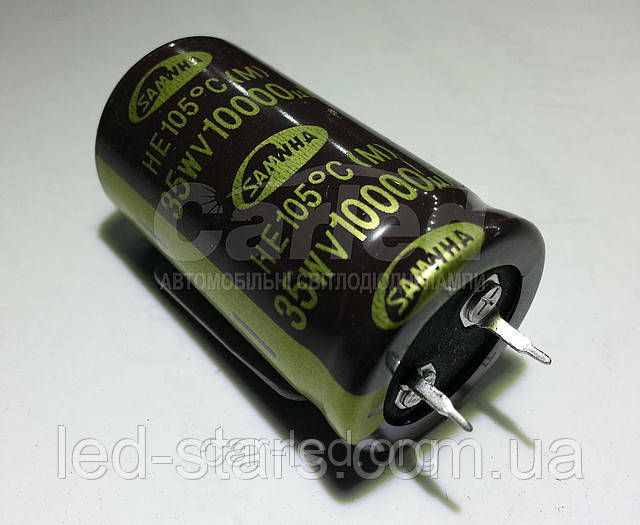

10000mkf - 35v HE 25*45 SAMWHA, 105°C

94 ₴

  • В наявності
  • Код: 01856
10000mkf - 35v  HE 25*45  SAMWHA, 105°C
10000mkf - 35v HE 25*45 SAMWHA, 105°CВ наявності
94 ₴
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

10000mkf - 35v  HE 25*45  SAMWHA, 105°C



Серія HE — алюмінієві електролітичні конденсатори з жорсткими виведеннями, 105 °C



Серія HE — електролітичні конденсатори загального застосування з жорсткими виведеннями, 105 °C.

Виробник SAMWHA.

- широкий діапазон робочої температури -40 (-25) ~ +105 °C

- включені вироби заввишки 20 мм, з низьким профілем (діапазон напруги 160~500V)



Конденсатори серія HE



Температурний діапазон WV≤ 400: -40~+105oC, WV =450: -25~+105oC
Струм витоку (макс.) I=3√CV (μA) (после 5 минут)
Допустиме відхилення місткості ±20% за 120 Гц, 20оЗ
Діелектричні втрати (tanö) за 120 Гц, 20оЗ (макс) За місткості >10000 мкФ: tan ÷ збільшується на 0,01 на кожні 1000 мкФ
WV 6.3, 10 16 25, 35 50, 63 80, 100 160~400 450
Tan δ 0.50 0.40 0.35 0.25 0.20 0.15 0.20
Зміна параметрів після 2000 год роботи за номінальної напруги та 105оЗ Струм витоку початкове значення, або менше
Зміна місткості в межах +-20% від початкового значення
Tan δ менш ніж 200% від початкового значення
Термін експлуатації конденсатора залежно від температури Температура час роботи за 24 год експлуатації за 8 год експлуатації
при 50оЗ 60,000 годин 7 років 20 років
при 30оЗ 200,000 годин 30 років 86 років

Габаритні розміри та максимальний струм пульсації

Конденсаторы серия HE

μф\ мВ 16 25 35 50
4700       22x25 1.73     22x35 2.14 25.4x25 2.09   22x45 2.81 25.4x40 2.93 30x30 2.87
10000 22x30 2.48 25.4x25 2.56   22x40 2.77 25.4x35 2.88     25.4x45 3.43 30x35 3.38     30x50 4.42 35x40 4.37
15 000 22x40 3.17 25.4x35 3.29 30x30 3.38 25.4x45 3.62 30x35 3.57 35x30 3.65   30x45 4.19 35x35 4.12     35x50 5.24 40x40 5.13
22 000   25.4x45 4.03 30x35 3.98   30x45 4.36 35x35 4.28   35x45 4.95 40x40 5.04       40x50 5.98
33 000   30x45 4.79 35x35 4.71 ÷ розмір корпусу D x L (mm) ÷ струм пульсації (A rms) за 105оС, 120 Гц (*реальні зміни струму пульсації см. таблиці нижче)

μф\ мВ 63 80 100
1500 22x30 1.50 25.4x25 1.54     22x35 1.98 25.4x30 2.05       22x45 2.18 25.4x40 2.28 30x30 2.23
2200 22x35 1.86 25.4x30 1.92     22x45 2.51 25.4x35 2.49 30x30 2.56       25.4x50 2.85 30x40 2.83 35x30 2.76
3300 22x50 2.53 25.4x40 2.53 30x30 2.48     25.4x50 3.33 30x40 3.30 35x30 3.23       30x50 3.59 35x40 3.55
4700   25.4x40 3.20 30x40 3.17 35x30 3.10     30x50 4.10 35x40 4.06         35x50 4.40 40x40 4.31
6800     30x50 3.92 35x40 3.88       35x50 4.90 40x40 4.80         40x50 5.18
10000     35x50 4.74 40x40 4.64

μф\ мВ 160 200 250
150         22x20 0.63         22x25 0.68 25.4x20 0.69
220 22x20 0.76       22x25 0.82 25.4x20 0.84       22x30 0.88 25.4x25 0.90 30x20 0.92
330 22x25 1.01 25.4x25 1.10 30x20 1.13   22x30 1.07 25.4x25 1.11 30x20 1.13     22x40 1.20 25.4x30 1.18 30x25 1.21 35x20 1.23
470 22x35 1.36 25.4x25 1.32 30x25 1.44 35x20 1.47 22x40 1.43 25.4x35 1.40 30x25 1.44 35x25 1.56   22x50 1.56 25.4x40 1.56 30x30 1.53 35x25 1.56
1000   25.4x45 2.38 30x35 2.35 35x30 2.41     30x45 2.57 35x35 2.53         35x45 2.76 40x40 2.81
1500     35x40 3.00 40x40 3.19       35x45 3.13 40x50 3.44         40x60 3.68

μф\ мВ 350 400 450
68 22x20 0.41         22x25 0.44 25.4x20 0.45     22x30 0.34 25.4x25 0.35 30x20 0.36
82 22x25 0.48 25.4x20 0.49       22x30 0.51 25.4x25 0.53 30x20 0.54   22x35 0.40 25.4x30 0.41 30x20 0.40
100 22x25 0.53 25.4x25 0.59 30x20 0.60     22x35 0.60 25.4x30 0.62 30x20 0.60   22x40 0.47 25.4x30 0.46 30x25 0.47 35x20 0.48
120 22x30 0.62 25.4x25 0.64 30x20 0.65     22x40 0.69 25.4x30 0.68 30x25 0.70 35x20 0.71 22x45 0.53 25.4x35 0.53 30x30 0.55 35x25 0.56
150 22x40 0.78 25.4x30 0.76 30x25 0.78 35x20 0.80   22x45 0.81 25.4x35 0.81
Характеристики
Основні
Кількість в упаковці50 шт.
Мінімальний допуск емкості10 %
Тип діелектрикаЕлектроліт
Тип конденсатораВисоковольтний
Висота45 мм
ВиробникSamwha
Діаметр25 мм
Номінальна робоча напруга35 В
Максимальна робоча температура105 град.
Країна виробникПівденна Корея
Ємність конденсатору10000 мкФ
Тип ємностіПостійна
Користувацькі характеристики
Технічний опис:завантажити PDF в специфікації
