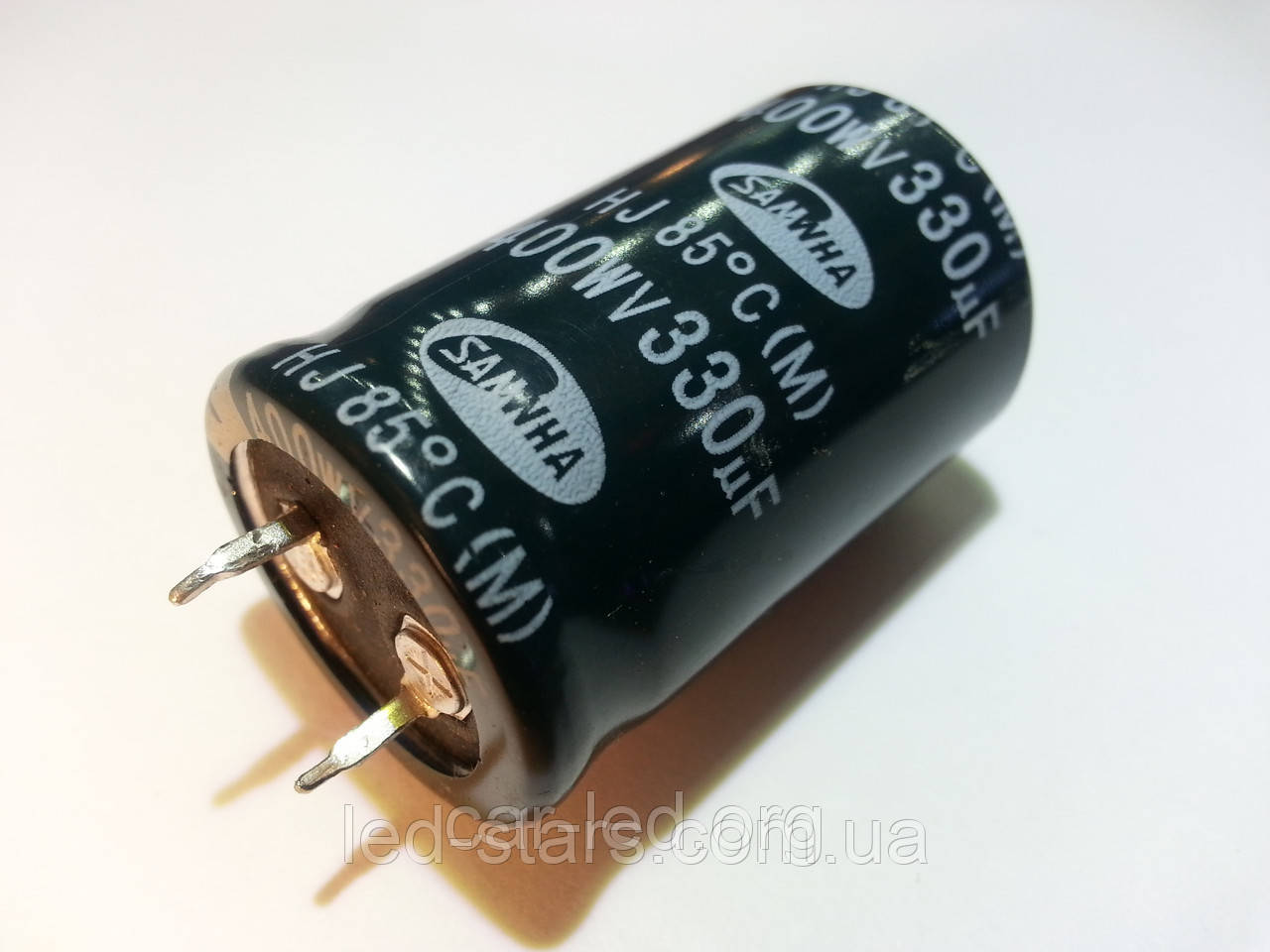

Серия HJ — алюмінієві електролітичні конденсатори загального застосування з жорсткими виведеннями. мініатюрніші, 85 °C. Виробник SAMWHA. - розміри менші, ніж у серії HC - триваліший термін експлуатації (3000 годин за 85 °C) - діапазон робочих напруг 160~450V |
Конденсатори серія HJ — 85С, 3000 h, зменшений розмір
Температурний діапазон | WV≤ 350: -40~+85oC, WV >350: -25~+85oC | ||||||||
Струм витоку (макс.) | I=3√CV (μA) (после 5 минут) | ||||||||
Допустиме відхилення місткості | ±20% за 120 Гц, 20оЗ | ||||||||
Діелектричні втрати (tanö) за 120 Гц, 20оЗ (макс) | За місткості >10000 мкФ: tan ÷ збільшується на 0,01 на кожні 1000 мкФ | ||||||||
WV | 160 | 200 | 250 | 350 | 400 | 450 | |||
Tan δ | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.20 | |||
Зміна параметрів після 3000 год роботи за номінальної напруги та 85оЗ | Струм витоку | початкове значення, або менше | |||||||
Зміна місткості | в межах +-20% від початкового значення | ||||||||
Tan δ | менш ніж 200% від початкового значення | ||||||||
Термін експлуатації конденсатора залежно від температури | Температура | час роботи | за 24 год експлуатації | за 8 год експлуатації | |||||
при 40оЗ | 50,000 годин | 6 років | 30 років | ||||||
при 30оЗ | 100,000 годин | 12 років | 35 років |
Габаритні розміри та максимальний струм пульсації
μф\ мВ | 160 | 200 | 250 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
150 | 22x20 0.83 | |||||||||||
220 | 22x20 1.01 | 22x25 1.09 | 25.4x20 1.11 | |||||||||
330 | 22x25 1.33 | 25.4x20 1.36 | 22x25 1.33 | 25.4x20 1.36 | 22x30 1.42 | 25.4x25 1.46 | 30x20 1.49 | |||||
470 | 22x30 1.69 | 25.4x25 1.75 | 22x30 1.69 | 25.4x25 1.75 | 30x20 1.78 | 22x35 1.79 | 25.4x35 1.96 | 30x25 1.90 | 35x20 1.94 | |||
680 | 22x35 2.16 | 25.4x30 2.23 | 30x25 2.29 | 35x20 2.33 | 22x40 2.27 | 25.4x30 2.23 | 30x25 2.29 | 35x20 2.33 | 22x50 2.49 | 25.4x40 2.48 | 30x30 2.43 | 35x25 2.48 |
1000 | 22x45 2.89 | 25.4x35 2.86 | 30x30 2.95 | 35x25 3.01 | 22x50 3.01 | 25.4x40 3.01 | 30x35 3.11 | 35x30 3.18 | 30x40 3.26 | 35x35 3.35 | ||
1500 | 25.4x45 3.61 | 30x35 3.56 | 35x30 3.65 | 30x45 3.90 | 35x35 3.83 | 35x40 4.01 | ||||||
2200 | 30x50 4.63 | 35x40 4.58 | 35x45 4.77 | |||||||||
2700 | 35x45 5.29 | |||||||||||
3300 | 35x50 5.77 | |||||||||||
μф\ мВ | 350 | 400 | 450 | |||||||||
56 | 22x20 0.39 | |||||||||||
68 | 22x20 0.56 | 22x20 0.43 | ||||||||||
82 | 22x20 0.62 | 22x25 0.51 | 25.4x20 0.52 | |||||||||
100 | 22x20 0.68 | 22x25 0.73 | 25.4x20 0.75 | 22x25 0.56 | 25.4x25 0.61 | |||||||
120 | 22x25 0.80 | 25.4x20 0.82 | 22x25 0.80 | 25.4x20 0.82 | 22x30 0.65 | 25.4x25 0.67 | 30x20 0.69 | |||||
150 | 22x25 0.90 | 25.4x20 0.92 | 22x25 0.90 | 25.4x25 0.99 | 30x20 1.01 | 22x35 0.77 | 25.4x30 0.80 | 30x25 0.82 | 35x20 0.84 | |||
180 | 22x30 1.05 | 25.4x25 1.08 | 22x30 1.05 | 25.4x25 1.08 | 30x20 1.10 | 22x35 0.85 | 25.4x35 0.93 | 30x25 0.90 | 35x20 0.92 | |||
220 | 22x30 1.16 | 25.4x25 1.19 | 30x20 1.22 | 22x35 1.23 | 25.4x30 1.27 | 30x25 1.30 | 35x20 1.33 | 22x40 0.99 | 25.4x35 1.03 | 30x25 1.00 | 35x25 1.08 | |
270 | 22x35 1.36 | 25.4x30 1.41 | 30x25 1.44 | 35x20 1.47 | 22x40 1.43 | 25.4x35 1.49 | 30x25 1.44 | 35x20 1.47 | 22x50 1.20 | 25.4x40 1.19 | 30x30 1.17 | 35x25 1.19 |
330 | 22x40 1.58 | 25.4x30 1.56 | 30x25 1.60 | 35x20 1.62 | 22x45 1.66 | 25.4x35 1.64 | 30x30 1.69 | 35x25 1.73 | 25.4x45 1.38 | 30x35 1.36 | 35x30 1.40 | |
390 | 22x45 1.80 | 25.4x35 1.79 | 30x30 1.84 | 35x25 1.88 | 22x50 1.88 | 25.4x40 1.88 | 30x35 1.94 | 35x30 1.99 | 30x40 1.55 | 35x35 1.60 | ||
470 | 22x50 2.07 | 25.4x40 2.06 | 30x30 2.02 | 35x25 2.06 | 25.4x45 2.16 | 30x40 2.23 | 35x30 2.18 | 30x45 1.78 | 35x35 1.75 | |||
560 | 25.4x50 2.46 | 30x35 2.32 | 35x30 2.38 | 30x45 2.55 | 35x35 2.50 | 35x40 2.00 | ||||||
680 | 30x40 2.69 | 35x35 2.76 | 30x50 2.92 | 35x40 2.89 | 35x50 2.39 | |||||||
820 | 30x50 3.21 | 35x40 3.17 | 35x45 3.31 | |||||||||
1000 | 35x45 3.65 | ÷ розмір корпусу D x L (mm) ÷ струм пульсації (A rms) за 85оС, 120 Гц (*реальні зміни струму пульсації см. таблиці нижче) |
Збільшення максимально допустимого струму пульсації залежно від температури | Збільшення максимально допустимого струму пульсації залежно від частоти | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
температура ОЗ | 40 | 60 | 70 | 85 | за 315 В ~ | 50 Гц | 120Гц | 300 Гц | 1 кГц | 10кГц~ | |
множник | 1.9 | 1.42 | 1.3 | 1.0 | множник | 0.88 | 1 | 1.5 | 1.20 | 1.40 |
Характеристики
Основні | |
---|---|
Кількість в упаковці | 200 шт. |
Максимальний допуск емкості | 20 % |
Тангенс угла диэлектрических потерь | 0.15 |
Тип ємності | Постійна |
Висота | 40 мм |
Виробник | Samwha |
Діаметр | 25 мм |
Номінальна робоча напруга | 400 В |
Максимальна робоча температура | 85 град. |
Тип корпусу | Металофольгірований |
Країна виробник | Південна Корея |
Ємність конденсатору | 330 мкФ |
Термін служби | 3000 година |
Тип конденсатора | Високовольтний |
Користувацькі характеристики | |
Інтервал робочих температур: | -25°C ~+85°C |
Тангенс кута втрат: | 0,15 max. при 120Hz, +20°C |
Виробник: | SAMWHA |
Технічний опис: | завантажити PDF в специфікації |
Допустиме відхилення ємності: | ±20% при 120 hz, +20°C |
Специфікація
Інформація для замовлення
- Ціна: 136,50 ₴
