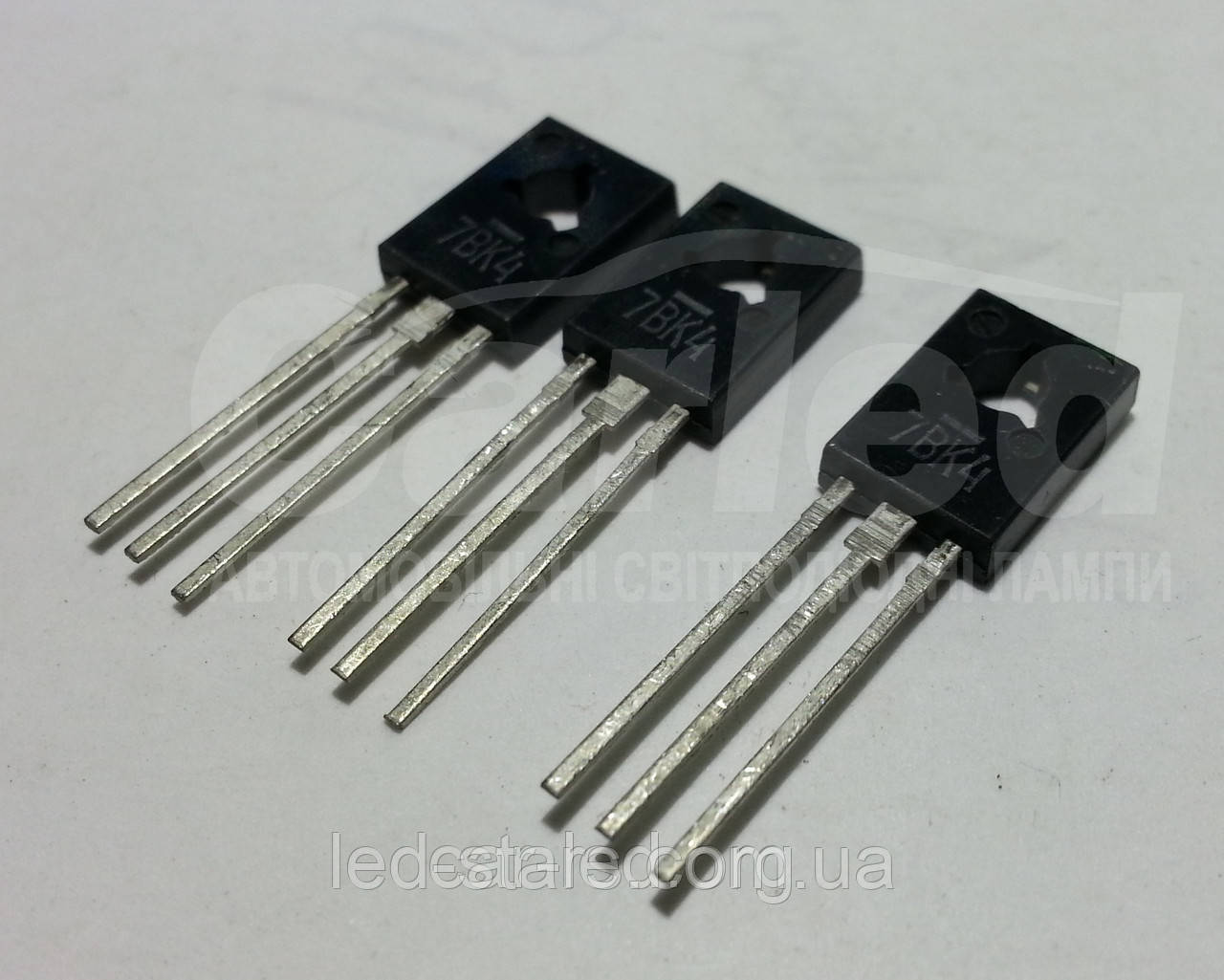

КТ817Б транзистор NPN (3 А 45 В) 25 W (ТО126)

8,30 ₴

  • В наявності
  • Код: КТ817Б
КТ817Б транзистор NPN (3 А 45 В) 25 W (ТО126)
КТ817Б транзистор NPN (3 А 45 В) 25 W (ТО126)В наявності
8,30 ₴
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
КТ817Б
Транзистори КТ817Б кремнієві епітаксиально-планарні структури n-p-n посилені.
Призначені для застосування в підсилювачах низької частоти, операційних і диференціальних підсилювачах, перетворювачах і імпульсних пристроях.
Використовуються для роботи в радіоелектронній апаратурі загального призначення.
Випускаються в пластмасовому корпусі з твердими виведеннями.
Маркуються цифро-букванним кодом на корпусі транзистора.
Тип корпусу: КТ-27-2 (TO-126).
Маса транзизора не більш ніж 1,0 г.
Вид кліматичного виконання: «УХЛ2» за ГОСТом 15150-69.
Категорія якості: «ОТК».
Технічні умови:
  - приймання «1» АА0.336.187ТУ/02.
Мінімальний термін зберігання не менш ніж 12 років від дня виготовлення.
Імпортний аналог: 2SC790, 2SD235, BD175, BD233, BD437, BD615, BD933.

Основні технічні характеристики транзизора КТ817Б:
• Структура транзизора: n-p-n;
• Рк т max — Постійна розсіювана потужність колектора з тепловідведенням: 25 Вт;
• fгр — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним емітером: не менш ніж 3 МГц;
• UKer max — Максимальна напруга колектор-емітер за заданого струму колектора та заданого опору в ланцюзі база-емітер: 45 В (1 кОм);
• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 5 В;
• Iк max — Максимально допустимий постійний струм колектора: 3 А;
• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-база та розімкнутого виведення емітера: не більш ніж 0,1 мА (45 В);
• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: понад 25;
• Ск - Ємність колекторного переходу: не більш ніж 60 ПФ;
• Rке нас - Опір насичення між колектором та емітером: не більш ніж 0,6 Ом


Технічні характеристики транзисторів КТ817А, КТ817Б, КТ817В, КТ817Г:

Тип
транзизора
Структура Граничні значення параметрів за Тп = 25 °C Значення параметрів за Тп = 25 °C TП
max
Т
max
IК
max
IК. И.
max
UКЕR max
(UКЕ0 max)
UКБ0 max UЕБ0 max РК max
К. Т. max)
h21Э UКЕ
нас.
IКБО IЕБО f гp. КШ ЗК ЗЕ
А А В В В Вт   В мкА мкА МГц дБ пФ пФ °С °С
КТ817А n-p-n 3 6 40 - 5 1 (25) >25 <0,6 100 - >3 - <60 <115 150 -40…+100
КТ817Б n-p-n 3 6 45 - 5 1 (25) >25 <0,6 100 - >3 - <60 <115 150 -40…+100
КТ817В n-p-n 3 6 60 - 5 1 (25) >25 <0,6 100 - >3 - <60 <115 150 -40…+100
КТ817Г n-p-n 3 6 100 - 5 1 (25) >25 <0,6 100 - >3 - <60 <115 150 -40…+100

Усоловні позначення електричних параметрів транзисторів:
 IК max — максимально допустимий постійний струм колектора транзизора.
 IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
 UКЕR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.
 UКЕ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.
 UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.
 UЕБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
 РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.
 РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням.
 h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
 UКЕ нас. — напруга насичення між колектором і емітером транзизора.
 IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
 IЕБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.
 f гр — гранічна частота коефіцієнта передавання струму.
 КШ - коефіцієнт шуму транзизора.
 ЗК - ємність колекторного переходу.
 ЗЕ - ємність колекторного переходу.
 ТП max - максимально допустима температура переходу.
 Т max — максимально допустима температура довкілля.
Характеристики
Основні
Тип транзистораБіполярний
Тип біполярного транзистораN-P-N
Матеріал корпусуПластик
Максимально допустима напруга колектор-емітер45 В
Максимально допустимий струм колектора6 А
Максимальна потужність розсіювання25 Вт
Тип монтажуРучний монтаж
Користувальницькі характеристики
Технічний описзавантажити PDF в специфікації
