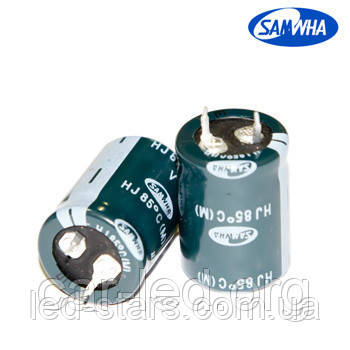

150mkf - 400v mini HJ 22*30 SAMWHA, 85°C

70,10 ₴

  • Немає в наявності
  • Код: 01803
150mkf - 400v  mini HJ 22*30  SAMWHA, 85°C
150mkf - 400v mini HJ 22*30 SAMWHA, 85°CНемає в наявності
70,10 ₴
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
повернення товару протягом 14 днів за рахунок покупця

150mkf - 400v***         Електроліт 22*30 SAMWHA



Серия HJ — алюмінієві електролітичні конденсатори загального застосування з жорсткими виведеннями. мініатюрніші, 85 °C.

Виробник SAMWHA.

- розміри менші, ніж у серії HC

- триваліший термін експлуатації (3000 годин за 85 °C)

- діапазон робочих напруг 160~450V



Конденсатори серія HJ — 85С, 3000 h, зменшений розмір

Термін експлуатації конденсатора залежно від температури Температура час роботи за 24 год експлуатації за 8 год експлуатації
при 40оЗ 50,000 годин 6 років 30 років
при 30оЗ 100,000 годин 12 років 35 років



Температурний діапазон

WV≤ 350: -40~+85oC, WV >350: -25~+85oC

Струм витоку (макс.)

I=3√CV (μA) (после 5 минут)

Допустиме відхилення місткості

±20% за 120 Гц, 20оЗ

Діелектричні втрати (tanö) за 120 Гц, 20оЗ (макс)

За місткості >10000 мкФ: tan ÷ збільшується на 0,01 на кожні 1000 мкФ

WV

160

200

250

350

400

450

Tan δ

0.15

0.15

0.15

0.15

0.15

0.20

Зміна параметрів після 3000 год роботи за номінальної напруги та 85оЗ

Струм витоку

початкове значення, або менше

Зміна місткості

в межах +-20% від початкового значення

Tan δ

менш ніж 200% від початкового значення

Термін експлуатації конденсатора залежно від температури

Температура

час роботи

за 24 год експлуатації

за 8 год експлуатації

при 40оЗ

50,000 годин

6 років

30 років

при 30оЗ

100,000 годин

12 років

35 років

Габаритні розміри та максимальний струм пульсації

Конденсаторы серия HJ - 85С
μф\ мВ 160 200 250
150                 22x20 0.83
220         22x20 1.01       22x25 1.09 25.4x20 1.11
330 22x25 1.33 25.4x20 1.36     22x25 1.33 25.4x20 1.36     22x30 1.42 25.4x25 1.46 30x20 1.49
470 22x30 1.69 25.4x25 1.75     22x30 1.69 25.4x25 1.75 30x20 1.78   22x35 1.79 25.4x35 1.96 30x25 1.90 35x20 1.94
680 22x35 2.16 25.4x30 2.23 30x25 2.29 35x20 2.33 22x40 2.27 25.4x30 2.23 30x25 2.29 35x20 2.33 22x50 2.49 25.4x40 2.48 30x30 2.43 35x25 2.48
1000 22x45 2.89 25.4x35 2.86 30x30 2.95 35x25 3.01 22x50 3.01 25.4x40 3.01 30x35 3.11 35x30 3.18     30x40 3.26 35x35 3.35
1500   25.4x45 3.61 30x35 3.56 35x30 3.65     30x45 3.90 35x35 3.83       35x40 4.01
2200     30x50 4.63 35x40 4.58       35x45 4.77
2700       35x45 5.29
3300       35x50 5.77
μф\ мВ 350 400 450
56                 22x20 0.39
68         22x20 0.56       22x20 0.43
82         22x20 0.62       22x25 0.51 25.4x20 0.52
100 22x20 0.68       22x25 0.73 25.4x20 0.75     22x25 0.56 25.4x25 0.61
120 22x25 0.80 25.4x20 0.82     22x25 0.80 25.4x20 0.82     22x30 0.65 25.4x25 0.67 30x20 0.69
150 22x25 0.90 25.4x20 0.92     22x25 0.90 25.4x25 0.99 30x20 1.01   22x35 0.77 25.4x30 0.80 30x25 0.82 35x20 0.84
180 22x30 1.05 25.4x25 1.08     22x30 1.05 25.4x25 1.08 30x20 1.10   22x35 0.85 25.4x35 0.93 30x25 0.90 35x20 0.92
220 22x30 1.16 25.4x25 1.19 30x20 1.22   22x35 1.23 25.4x30 1.27 30x25 1.30 35x20 1.33 22x40 0.99 25.4x35 1.03 30x25 1.00 35x25 1.08
270 22x35 1.36 25.4x30 1.41 30x25 1.44 35x20 1.47 22x40 1.43 25.4x35 1.49 30x25 1.44 35x20 1.47 22x50 1.20 25.4x40 1.19 30x30 1.17 35x25 1.19
330 22x40 1.58 25.4x30 1.56 30x25 1.60 35x20 1.62 22x45 1.66 25.4x35 1.64 30x30 1.69 35x25 1.73   25.4x45 1.38 30x35 1.36 35x30 1.40
390 22x45 1.80 25.4x35 1.79 30x30 1.84 35x25 1.88 22x50 1.88 25.4x40 1.88 30x35 1.94 35x30 1.99     30x40 1.55 35x35 1.60
470 22x50 2.07 25.4x40 2.06 30x30 2.02 35x25 2.06   25.4x45 2.16 30x40 2.23 35x30 2.18     30x45 1.78 35x35 1.75
560   25.4x50 2.46 30x35 2.32 35x30 2.38     30x45 2.55 35x35 2.50       35x40 2.00
680     30x40 2.69 35x35 2.76     30x50 2.92 35x40 2.89       35x50 2.39
820     30x50 3.21 35x40 3.17       35x45 3.31
1000       35x45 3.65 ÷ розмір корпусу D x L (mm) ÷ струм пульсації (A rms) за 85оС, 120 Гц (*реальні зміни струму пульсації см. таблиці нижче)

Збільшення максимально допустимого струму пульсації залежно від температури   Збільшення максимально допустимого струму пульсації залежно від частоти
температура ОЗ 40 60 70 85    за 315 В ~ 50 Гц 120Гц 300 Гц 1 кГц 10кГц~
множник 1.9 1.42 1.3 1.0    множник 0.88 1 1.5 1.20 1.40




Характеристики
Основні
Мінімальний допуск емкості5 %
Максимальний допуск емкості10 %
Тип діелектрикаЕлектроліт
Тангенс угла диэлектрических потерь0.15
Тип конденсатораВисоковольтний
Висота30 мм
ВиробникSamwha
Країна виробникПівденна Корея
Діаметр22 мм
Тип корпусуМеталофольгірований
Максимальна робоча температура85 град.
Номінальна робоча напруга400 В
Ємність конденсатору150 мкФ
Термін служби3000 година
Тип ємностіПостійна
Користувацькі характеристики
Інтервал робочих температур:-25°C ~+85°C
Тангенс кута втрат:0,15 max. при 120Hz, +20°C
Технічний опис:завантажити PDF в специфікації
Допустиме відхилення ємності:±20% при 120 hz, +20°C
