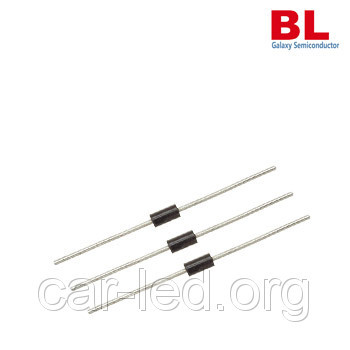

1,5КЕ20A  Обмежувач напруги односпрямований Р=1500 Вт U=20 В  DO-27

Виробник: Galaxy   Категорія продукту: Діоди придушення перехідних стрибків напруги (TVS)   RoHS:  Деталі   Торгова марка: Galaxy   Полярність: Unidirectional   Робоча напруга: 17.1 V   Напруга пробою: 19 V   Напруга фіксації: 27.7 V   Піковий струм перевантаження: 54.9 A   Серия: 1.5KE   Паковання/блок: DO-201   Мінімальна робоча температура: - 55 C   Максимальна робоча температура: + 175 C   Габарити: 5.3 mm Dia. x 5.3 (Max) mm W x 9.5 mm L   Паковання: Reel   Пікове розсіювання потужності імпульсу: 1500 W   Розмір фабричного паковання: 200   Тип виводів: Axial

    2 - Vbr=аTx (Tокр.середовища — 25) x Vbx (25 °C)
    3 - Зворотна напруга = 0, частота 1 МГц, для двоспрямованих супресорів значення ємності становить половину від зазначеного

Супресори (обмежувачі напруги)

Компоненти із симетричною ВАХ, подібною до характеристик стабілізатора. Принцип дії цих приладів наступний (див. малюнок). У разі підвищення вхідної напруги (понад напруження спрацьовування приладу), прилад різко зменшує свій опір (здається коротке замикання), унаслідок чого зростає струм у ланцюгу та згоряє запобіжник, або зайва потужність виділяється як тепла на резисторі. У такий спосіб обладнання виявляється повністю захищеним від кидків напруги. Термин < ДВУНАПРЯМНИЙ > вказує на можливість роботи приладу з двополярними напругами, < ОДНОПРАМНИЙ > — тільки з напруженнями однієї полярності.

Графік залежності збільшення струму КЗ від часу у разі перевищення напруги спрацьовування:


     Відмітною рисою цих приладів є свердловий час реакції на імпульс перенапруги ладу пікосекунд (так у разі перевищення робочої напруги приладу на 30% струм через прилад зростає впродовж 10 мкС на 150 000 %)
