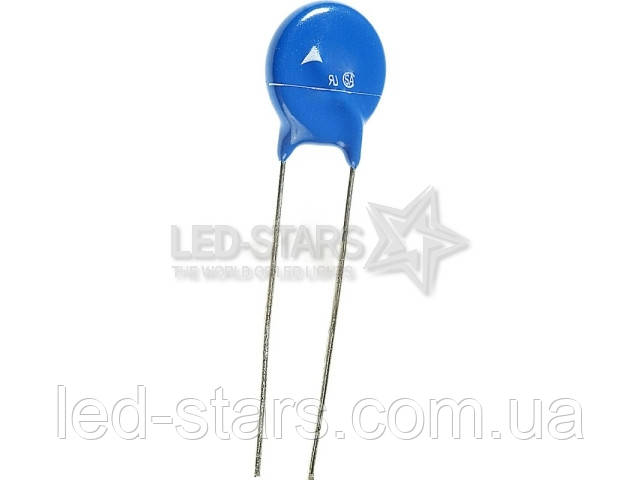

Варистор MYG 14K241 (10%)

8,40 ₴

Мінімальна сума замовлення на сайті — 200 грн

  • В наявності
  • Код: 01241
Варистор    MYG  14K241  (10%)
Варистор MYG 14K241 (10%) В наявності
8,40 ₴
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Діаметр: 14 мм Напруга спрацьовування Min (1mA, 25 °C): 216В Напруга спрацьовування Max (1mA, 25 °C): 264В Vn.dc (1mA, 25°C): 240 В Vc (25°C): 395В Ip (25°C): 50А Ємність (1KHz, 25°C): 1050пФ Vrms (85°C): 150В Vdc (85°C): 200 В Поглинана енергія (10/1000μS, 85 °C): 60Дж Поглинаюча енергія (2ms, 85 °C): 84Дж Максимальний струм (8/20μS, 85°C): 6000A Виробник: KESTAR Тип: Варистор

Варістор — нелінійний прилад, який має симетричну вольту-амперну характеристику, аналогічну характеристикі стабілітрона. Серія оксидно-цинкових варісторів — це нелінійні резистори, що складаються переважно з оксиду цинку з додаванням оксидів інших металів. Вони мають симетричну високонулінійну вольтамперну характеристику за унікально високої імпульсної стійкості. Оксидо-цинкові варистори є зараз практично єдиним швидкодійним засобом захисту складних і дорогих напівпровідникових напівпровідникових систем різного призначення. Унікальні властивості варісторів використовуються для створення низькочастотних фільтрів, необхідних для високошвидкісних ліній передавання даних; для захисту від імпульсних впливів напруги, для шумопоглинання (радіо/електропроменеві перешкоди)


Властивості

  • Широкий діапазон напруг
  • Висока стійкість до струму перевантаження
  • Швидка реакція на різке підвищення напруги (мкс)
  • Симетричність вольтів-амперних характеристик
  • Оптимальна вольт-амперна характеристика
  • Надійність, підтверджена міжнародними стандартами

Застосування

  • Побутова електроніка (телевізори, мікрохвильові печі, радіоелектронна апаратура та ін.)
  • Пристрої промислової електроніки (електродвигуни, тиристорні схеми керування, релейні схеми, схеми захисту)
  • Апаратура засобів зв'язку
  • Пристрої обробки даних
  • Обладнання передавання електроенергії
  • Системи електропостачання

Рис. Вольт-амперна характеристика варістору

Варістор у стані спокою має високий опір (кілька МОм) щодо захищуваного приладу та не змінює характеристику електричного ланцюга. У разі перевищення напруги варістор має низький опір (всього кілька Ом) і фактично шунтує прилад, тобто пристрій Е захищений.

Опис параметрів
Напруга варистора:
Напруга варистора — це падіння напруги на ньому за струму від 0,1 мА до 1 мА впродовж певного періоду часу
Робоча напруга:
Зазвичай наводяться максимальні значення змінного VAC і постійного VDC робочої напруги. Стругачки витоків за робочих напруги незначні
Нелінійна експонента (α):
Вольт-амперна характеристика варістора визначається співвідношенням I=KVα,
Де К — константа, що залежить від конфігурації, а α — нелінійна експонента.
Для обчислення значення α зазвичай беруть дві точки — (V1, I1), (V2, I2):


Максимальна напруга обмеження:
Це максимальна напруга Up між виведеннями варістору втілення тривалості імпульсу струму (8/20 μс)
Потужність:
Максимальна розсіювана енергія (Дж) втілення імпульсу тривалістю 10/1000 μсек
E = K x Vm x I m x T
E: потужність (Дж)
K: константа = 1.4
Vm: максимальна напруга обмеження за Im
Im: максимально допустимий піковий струм з імпульсом 10/1000 μсек
T: тривалість струму перевантаження (1000 μсек)
Струм перевантаження:
Максимальний піковий струм варистора у разі зміни напруги варістору на 10% за стандартного імпульсу струму (8/20 μc) прикладений один або двічі з інтервалом 5 хв

Середня розсіювана потужність:
Середня потужність розсіювання за заданої температури довкілля
Місткість:
Ємність — опорна величина, що вимірюється за заданої частоти
Оцінка терміну експлуатації варістора:
Визначається як максимально допустима кількість імпульсів, докладених до варистора. Для визначення використовуються імпульси стандартної тривалості — 8/20 μс (або 10/1000 μсек)

Характеристики
Основні
ВиробникKestar
Тип резистораВаристор
Країна виробникКитай
