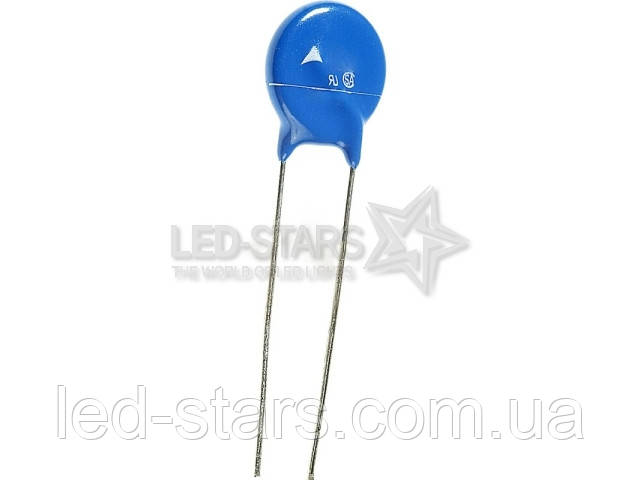

Варистор MYG 14K431 (10%)
8,50 ₴
Мінімальна сума замовлення на сайті — 50 грн
- В наявності
- Код: 01246
- +380 (95) 754-01-01Vodafone
- +380 (94) 925-37-07Інтертелеком
Варістор — нелінійний прилад, який має симетричну вольту-амперну характеристику, аналогічну характеристикі стабілітрону. Серія оксидно-цинкових варісторів — це нелінійні резистори, що складаються переважно з оксиду цинку з додаванням оксидів інших металів. Вони мають симетричну високонулінійну вольтамперну характеристику за унікально високої імпульсної стійкості. Оксидо-цинкові варистори є зараз практично єдиним швидкодійним засобом захисту складних і дорогих напівпровідникових напівпровідникових систем різного призначення. Унікальні властивості варісторів використовуються для створення низькочастотних фільтрів, необхідних для високошвидкісних ліній передавання даних; для захисту від імпульсних впливів напруги, для шумопоглинання (радіо/електропроменеві перешкоди)
Властивості
- Широкий діапазон напруг
- Висока стійкість до струму перевантаження
- Швидка реакція на різке підвищення напруги (мкс)
- Симетричність вольтів-амперних характеристик
- Оптимальна вольт-амперна характеристика
- Надійність, підтверджена міжнародними стандартами
Застосування
- Побутова електроніка (телевізори, мікрохвильові печі, радіоелектронна апаратура та ін.)
- Пристрої промислової електроніки (електродвигуни, тиристорні схеми керування, релейні схеми, схеми захисту)
- Апаратура засобів зв'язку
- Пристрої обробки даних
- Обладнання передавання електроенергії
- Системи електропостачання
Рис. Вольт-амперна характеристика варістору
Варістор у стані спокою має високий опір (кілька МОм) щодо захищуваного приладу та не змінює характеристику електричного ланцюга. У разі перевищення напруги варістор має низький опір (всього кілька Ом) і фактично шунтує прилад, тобто пристрій Е захищений.
Опис параметрів
Напруга варистора:
Напруга варистора — це падіння напруги на ньому за струму від 0,1 мА до 1 мА упродовж певного періоду часу
Робоча напруга:
Зазвичай наводяться максимальні значення змінного VAC і постійного VDC робочої напруги. Стругачки витоків за робочих напруги незначні
Нелінійна експонента (α):
Вольт-амперна характеристика варістора визначається співвідношенням I=KVα,
Де К — константа, що залежить від конфігурації, а α — нелінійна експонента.
Для обчислення значення α зазвичай беруть дві точки — (V1, I1), (V2, I2):
Максимальна напруга обмеження:
Це максимальна напруга Up між виведеннями варістору втілення тривалості імпульсу струму (8/20 μс)
Потужність:
Максимальна розсіювана енергія (Дж) втілення імпульсу тривалістю 10/1000 μсек
E = K x Vm x I m x T
E: потужність (Дж)
K: константа = 1.4
Vm: максимальна напруга обмеження за Im
Im: максимально допустимий піковий струм з імпульсом 10/1000 μсек
T: тривалість струму перевантаження (1000 μсек)
Струм перевантаження:
Максимальний піковий струм варистора у разі зміни напруги варістору на 10% за стандартного імпульсу струму (8/20 μc) прикладений один або двічі з інтервалом 5 хв
Середня розсіювана потужність:
Середня потужність розсіювання за заданої температури довкілля
Місткість:
Ємність — опорна величина, що вимірюється за заданої частоти
Оцінка терміну експлуатації варістора:
Визначається як максимально допустима кількість імпульсів, докладених до варистора. Для визначення використовуються імпульси стандартної тривалості — 8/20 μс (або 10/1000 μсек)
Основні | |
---|---|
Виробник | Kestar |
Тип резистора | Варистор |
Країна виробник | Китай |
- Ціна: 8,50 ₴
