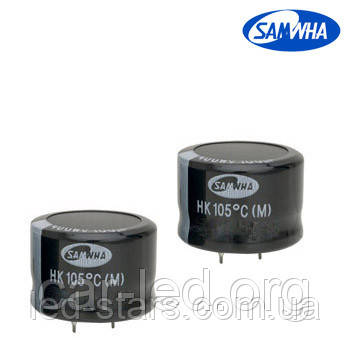

100mkf - 450v HK 30*25 SAMWHA, 105°C

69,80 ₴

  • Під замовлення
  • Код: 01910
clockВідправка з 01 липня 2024
100mkf - 450v  HK 30*25  SAMWHA, 105°C
100mkf - 450v HK 30*25 SAMWHA, 105°CПід замовлення
69,80 ₴
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
+380 (97) 608-12-04
Kyivstar
  • +380 (95) 754-01-01
    Vodafone
  • +380 (94) 925-37-07
    Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

100mkf - 450v  HK 30*25  SAMWHA, 105°C

Електроліт

Зображення слугують тільки для ознайомлення
Див. специфікації продукту



Серия HJ — алюмінієві електролітичні конденсатори загального застосування з жорсткими виведеннями. мініатюрніші, 85 °C.

Виробник SAMWHA.

- розміри менші, ніж у серії HC

- триваліший термін експлуатації (3000 годин за 85 °C)

- діапазон робочих напруг 160~450V



Конденсатори серія HJ — 85С, 3000 h, зменшений розмір




Температурний діапазон

WV≤ 350: -40~+85oC, WV >350: -25~+85oC

Струм витоку (макс.)

I=3√CV (μA) (после 5 минут)

Допустиме відхилення місткості

±20% за 120 Гц, 20оЗ

Діелектричні втрати (tanto) за 120 Гц, 20оЗ (макс)

За місткості >10000 мкФ: tan ÷ збільшується на 0,01 на кожні 1000 мкФ

WV

160

200

250

350

400

450

Tan δ

0.15

0.15

0.15

0.15

0.15

0.20

Зміна параметрів після 3000 год роботи за номінальної напруги та 85оЗ

Струм витоку

початкове значення, або менше

Зміна місткості

в межах +-20% від початкового значення

Tan δ

менш ніж 200% від початкового значення

Термін експлуатації конденсатора залежно від температури

Температура

час роботи

за 24 год експлуатації

за 8 год експлуатації

при 40оЗ

50,000 годин

6 років

30 років

при 30оЗ

100,000 годин

12 років

35 років

Габаритні розміри та максимальний струм пульсації

Конденсаторы серия HJ - 85С
μф\ мВ 160 200 250
150                 22x20 0.83
220         22x20 1.01       22x25 1.09 25.4x20 1.11
330 22x25 1.33 25.4x20 1.36     22x25 1.33 25.4x20 1.36     22x30 1.42 25.4x25 1.46 30x20 1.49
470 22x30 1.69 25.4x25 1.75     22x30 1.69 25.4x25 1.75 30x20 1.78   22x35 1.79 25.4x35 1.96 30x25 1.90 35x20 1.94
680 22x35 2.16 25.4x30 2.23 30x25 2.29 35x20 2.33 22x40 2.27 25.4x30 2.23 30x25 2.29 35x20 2.33 22x50 2.49 25.4x40 2.48 30x30 2.43 35x25 2.48
1000 22x45 2.89 25.4x35 2.86 30x30 2.95 35x25 3.01 22x50 3.01 25.4x40 3.01 30x35 3.11 35x30 3.18     30x40 3.26 35x35 3.35
1500   25.4x45 3.61 30x35 3.56 35x30 3.65     30x45 3.90 35x35 3.83       35x40 4.01
2200     30x50 4.63 35x40 4.58       35x45 4.77
2700       35x45 5.29
3300       35x50 5.77
μф\ мВ 350 400 450
56                 22x20 0.39
68         22x20 0.56       22x20 0.43
82         22x20 0.62       22x25 0.51 25.4x20 0.52
100 22x20 0.68       22x25 0.73 25.4x20 0.75     22x25 0.56 25.4x25 0.61
120 22x25 0.80 25.4x20 0.82     22x25 0.80 25.4x20 0.82     22x30 0.65 25.4x25 0.67 30x20 0.69
150 22x25 0.90 25.4x20 0.92     22x25 0.90 25.4x25 0.99 30x20 1.01   22x35 0.77 25.4x30 0.80 30x25 0.82 35x20 0.84
180 22x30 1.05 25.4x25 1.08     22x30 1.05 25.4x25 1.08 30x20 1.10   22x35 0.85 25.4x35 0.93 30x25 0.90 35x20 0.92
220 22x30 1.16 25.4x25 1.19 30x20 1.22   22x35 1.23 25.4x30 1.27 30x25 1.30 35x20 1.33 22x40 0.99 25.4x35 1.03 30x25 1.00 35x25 1.08
270 22x35 1.36 25.4x30 1.41 30x25 1.44 35x20 1.47 22x40 1.43 25.4x35 1.49 30x25 1.44 35x20 1.47 22x50 1.20 25.4x40 1.19 30x30 1.17 35x25 1.19
330 22x40 1.58 25.4x30 1.56 30x25 1.60 35x20 1.62 22x45 1.66 25.4x35 1.64 30x30 1.69 35x25 1.73   25.4x45 1.38 30x35 1.36 35x30 1.40
390 22x45 1.80 25.4x35 1.79 30x30 1.84 35x25 1.88 22x50 1.88 25.4x40 1.88 30x35 1.94 35x30 1.99     30x40 1.55 35x35 1.60
470 22x50 2.07 25.4x40 2.06 30x30 2.02 35x25 2.06   25.4x45 2.16 30x40 2.23 35x30 2.18     30x45 1.78 35x35 1.75
560   25.4x50 2.46 30x35 2.32 35x30 2.38     30x45 2.55 35x35 2.50       35x40 2.00
680     30x40 2.69 35x35 2.76     30x50 2.92 35x40 2.89       35x50 2.39
820     30x50 3.21 35x40 3.17       35x45 3.31
1000       35x45 3.65 ÷ розмір корпусу D x L (mm) ÷ струм пульсації (A rms) за 85оС, 120 Гц (*реальні зміни струму пульсації см. таблиці нижче)

Збільшення максимально допустимого струму пульсації залежно від температури   Збільшення максимально допустимого струму пульсації залежно від частоти
температура ОЗ 40 60 70 85    за 315 В ~ 50 Гц 120Гц 300 Гц 1 кГц 10кГц~
множник 1.9 1.42 1.3 1.0    множник 0.88 1 1.5 1.20 1.40




Характеристики
Основні
Мінімальний допуск емкості5 %
Максимальний допуск емкості20 %
Тип діелектрикаЕлектроліт
Тангенс угла диэлектрических потерь0.15
Тип конденсатораВисоковольтний
Висота25 мм
ВиробникSamwha
Країна виробникПівденна Корея
Діаметр30 мм
Тип корпусуМеталофольгірований
Максимальна робоча температура105 град.
Номінальна робоча напруга450 В
Ємність конденсатору100 мкФ
Термін служби3000 година
Тип ємностіПостійна
Користувацькі характеристики
Інтервал робочих температур:-25°C ~+85°C
Тангенс кута втрат:0,15 max. при 120Hz, +20°C
Технічний опис:завантажити PDF в специфікації
Допустиме відхилення ємності:±20% при 120 hz, +20°C
