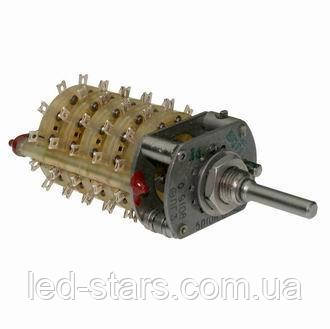

ПГ3-8П5Н Перемикач галетний

ПГ3-8П5Н Перемикач галетний ПГ3-8П5НВ Перемикачі галетні малогабаритні ПГ3-8П5НВ призначені для комутації електричних ланцюгів змінного та постійного струму. Перемикачі виготовляють одного типу 21 номіналу. Мінімальна обробка — 25 000 год. Термін зберігання — 25 років. Технічні умови ОЮ0.360.048 ТУ. Умови експлуатації: Температура довкілля від -60 до +85 °C. Відносна вологість до 98% за температури +35 °C. Атмосферний тиск від 0,66 до 106,6 кПа. Позначення перемикачів: Приклад позначення: ПГ3-8П5НВ ПГ3 — перемикач галетний, третій варіант виготовлення; 2П...11П — кількість робочих положень; 1Н...20Н — число напрямів; В — всекліматичне вироблення. Основні технічні й експлуатаційні характеристики перемикачів поворотних ПГ3: Опір контакту, не більше, Ом 0,02 Електрична міцність ізоляції, В 750 Момент перемикання, НхМ: від 0,15 до 0,7 Опір ізоляції, МОм, не менш ніж 1000 Місткість, пФ, не менш ніж - між контактами 1,5 - між контактами та корпусом 4,0 Робоча температура довкілля, °C от -60 до +85 Підвищена відносна вологість за 35 °C, % 98 Гарантійний термін із дати виготовлення, років: 25 Гарантійне напрацювання, год 25000 Маса, г от 36 до 52 Електричні режими комутації перемикачів поворотних ПГ3: Типономинал перемикача поворотного Род тока Тип навантаження Напруга, В Ток, А Максимальна комутована потужність, Вт (ВхА) Кількість циклів переключений не менш ніж не більш ніж не менш ніж не більш ніж ПГ3 постійний активна 0,05 250 0,0001 0,50 25 5000...15000 постійний індуктивна 0,05 36 0,0001 0,50 25 2500...6250 змінний активна 0,05 250 0,0001 0,50 25 5000...15000 змінний індуктивна 0,05 127 0,0001 0,50 25 2500...6250 Перемикачі малогабаритні галетні типу ПГ3 Позначення Перемикач ПГ3-2(3,4,5,6,1,11)П1(2,3,4,5,6,8,9,10,12,15,16,20)Н В ОЮ0.360.048 ТУ, де ПГ3 — тип перемикача; 2 (3, 4, 5, 6, 8, 11) П — кількість робочих положень; 1 (2, 3, 4, 5, 6, 8, 9, 10, 12, 15, 20) Н - количество направлений; В - всекліматичне виконання за ГОСТом 15150-69; ОЮ0.360.048 ТУ — позначення технічних умов. Умови експлуатації Синусоїдальна вібрація: діапазон частот, Гц 1-1000 амплітуда прискорення, м/с^2 (g) 100 (10) Механічний удар багаторазової дії: пікове ударне прискорення, м/с^2 (g) 750 (75) тривалість дії, мс 2-6 Механічний удар одиничної дії: пікове ударне прискорення, м/с^2 (g) 5000 (500) тривалість дії, мс 0,1-2 Лінійне прискорення, м/с^2 (g) 500 (50) Атмосферний знижений робочий тиск, Па (мм рт ст) 0,67·10^3 (5) Підвищена робоча температура середовища, °C 85 Знижена робоча температура середовища, °C мінус 60 Зміна температур °C від 85 до мінус 60 Підвищена відносна вологість повітря за 35 °C, %, не більш ніж 98 Соляний туман Іній, роса Плісняві гриби Сонячне випромінювання Технічні характеристики Струм, А від 1·10^-4 до 0,5 Мінімальна напруга, В 5·10^-2 Максимальна напруга, В: за активного навантаження 250 у разі індуктивного навантаження: струм постійний 36 струм змінний 127 Максимальна комутована потужність, Вт (В·А) 25 (25) Випробувальна напруга, В (еф) 750 Опір контакту, Ом, не більш ніж 0,02 Опір ізоляції, МОм, не менш ніж 1000 Місткість, пФ, не більш ніж: між сусідніми електрично нез'єднаними контактами 1,5 між замкнутим контактом і корпусом 4,0 Момент перемикання, Н·м (кгс·см) від 0,15 (1,5) до 0,7 (7) Число комутаційних циклів залежно від електричних режимів і робочої температури від 1250 до 12500 Мінімальне напрацювання, год 25 000 Термін зберігання, років 25
