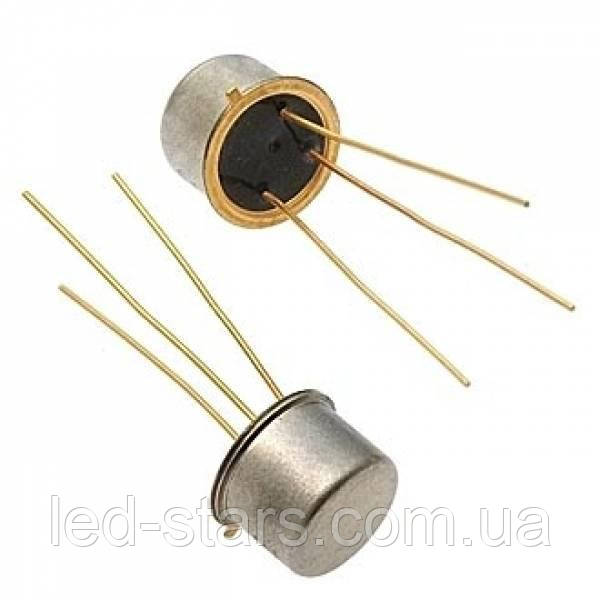

2Т325А транзистор NPN (h21е 30...90) (1000 МГц) кремнієві посилені з ненормир коеф. шуму
80,90 ₴
- Немає в наявності
- Код: 2Т325А
+380 (97) 608-12-04
Kyivstar- +380 (95) 754-01-01Vodafone
- +380 (94) 925-37-07Інтертелеком
повернення товару протягом 14 днів за рахунок покупця
2Т325А
Зображення слугують тільки для ознайомлення
Див. специфікації продукту
2Т325А
Транзистори кремнієві епітаксиально-планарні структури n-p-n посилені з ненормованим коефіцієнтом шуму.
Призначені для застосування в підсилювачах високої частоти.
Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Тип приладів 2Т325А, 2Т325Б, 2Т325В, КТ325А, КТ325Б, КТ325В вказується на корпусі.
Маса транзизора не більш ніж 1,2 г.
Тип корпусу: КТ-2-3.
Технічні умови: СБ0.336.023 ТУ.
Основні технічні характеристики транзизора 2Т325Б:
• Структура транзизора: n-p-n;
• РК max — Постійна розсіювана потужність колектора: 225 мВт;
• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним емітером: не менш ніж 800 МГц;
• UKer max — Максимальна напруга колектор-емітер за заданого струму колектора та заданого (звичайного) опору в ланцюзі база-емітер: 15 В (3 кОм);
• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 4 В;
• Iк max — Максимально допустимий постійний струм колектора: 60 мА;
• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення емітера: не більш ніж 0,5 мкА;
• h21Е — Статичний коефіцієнт передавання струму для схеми із загальним імітером у режимі великого сигналу: 70... 120;
• Ск - Ємність колекторного переходу: не більш ніж 2,50 ПФ;
• tк — Постійна часу ланцюга зворотного зв'язку на високій частоті: не більш ніж 125 пс
Технічні характеристики транзисторів 2Т325А, 2Т325Б, 2Т325В:
Тип
транзизора
Структура
Граничні значення параметрів за Тп = 25 °C
Значення параметрів за Тп = 25 °C
TП
max
Т
max
IК
max
IК. И.
max
UКЭR max
UКБ0 max
UЭБ0 max
РК max
h21э
UКЭ
нас.
IКБО
f гp.
КШ
СК
СЭ
мА
мА
В
В
В
мВт
В
мкА
МГц
дБ
пФ
пФ
°С
°С
2Т325А
n-p-n
60
60
15
15
4
225
30...90
-
0,5
800
-
2,5
2,5
150
-60...+125
2Т325Б
n-p-n
60
60
15
15
4
225
70...210
-
0,5
800
-
2,5
2,5
150
-60...+125
2Т325В
n-p-n
60
60
15
15
4
225
160...400
-
0,5
1000
-
2,5
2,5
150
-60...+125
Усоловні позначення електричних параметрів транзисторів:
• IК max — максимально допустимий постійний струм колектора транзизора.
• IК. І. max — максимально допустимий імпульсний струм колектора транзизора.
• UKER max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюзі база-емітер.
• UКЕ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівною нулю.
• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, рівною нулю.
• UЕБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзизора.
• h21Е — статичний коефіцієнт передавання струму біполярного транзистара.
• h21Е — коефіцієнт передавання струму біполярного транзистори в режимі малого сигналу в схемі із загальним імітером.
• UКЕ нас. — напруга насичення між колектором і емітером транзистора.
• IКБО — зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• f г — гранічна частота коефіцієнта передавання струму.
• КШ — коефіцієнт шуму транзизора.
• СК — місткість колекторного переходу.
• СЕ — ємність колекторного переходу.
• ТП max — максимально допустима температура переходу.
• Т max — максимально допустима температура довкілля.
Характеристики
Основні | |
---|---|
Тип монтажу | Ручний монтаж |
Тип транзистора | Біполярний |
Тип біполярного транзистора | N-P-N |
Максимально допустима напруга колектор-емітер | 150 В |
Максимально допустимий струм колектора | 1 А |
Матеріал корпусу | Металоскло |
Інформація для замовлення
- Ціна: 80,90 ₴
